Sobre o Serial Plotter

O Serial Plotter é um recurso do Arduino IDE. Ele permite que o Arduino Nano leia dados de temperatura, umidade ou de qualquer outro tipo de sensor e os transmita ao Serial Plotter. O Serial Plotter então pega esses dados e os exibe como uma forma de onda. Ele pode até mostrar várias leituras de sensores no mesmo gráfico.

Os dados são trocados entre o Serial Plotter e o Arduino Nano por um cabo USB. Esse mesmo cabo é usado para fazer o upload do código para o Arduino Nano. Por isso, para usar o Serial Plotter, é preciso conectar o Arduino Nano e o PC com esse cabo.

O Serial Plotter tem uma caixa de seleção para escolher o baud rate serial e um gráfico. O eixo X do gráfico mostra o tempo, com 500 pontos. O tempo entre cada ponto equivale ao tempo entre duas chamadas consecutivas da função Serial.println(), que normalmente é o mesmo da função loop(). O eixo Y mostra os valores recebidos do Arduino Nano e se ajusta automaticamente quando o valor aumenta ou diminui.

Como Abrir o Serial Plotter

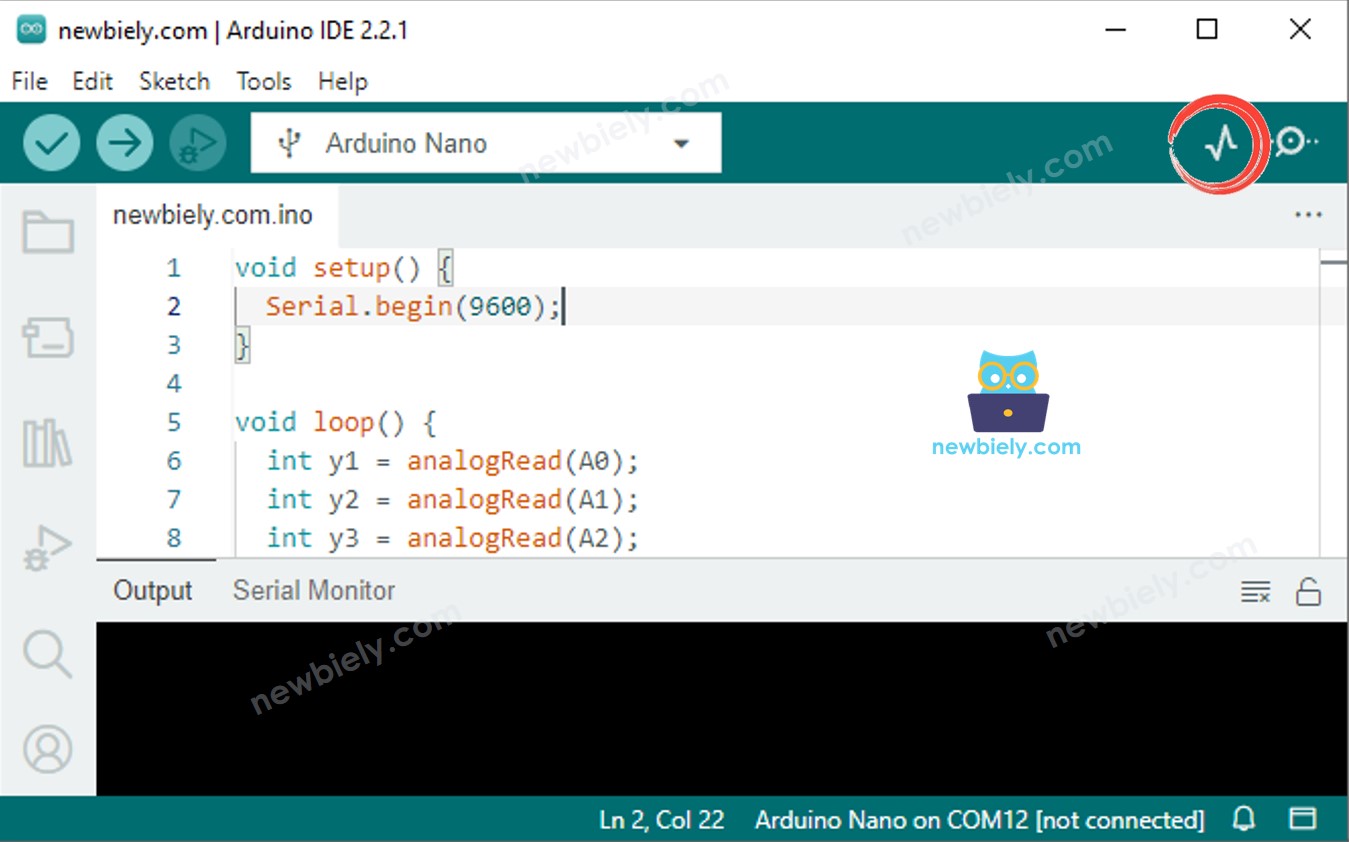

Clique no ícone do Serial Plotter, no lado direito do Arduino IDE.

Plotando uma Única Linha no Gráfico

Para gerar um único gráfico, precisamos enviar os dados e terminá-los com os caracteres “\r\n”.

Mais especificamente, precisamos usar a função Serial.println().

Serial.println(variable);

※ Nota:

Serial.println() adiciona os caracteres “\r\n” ao final dos dados.

Código de Exemplo

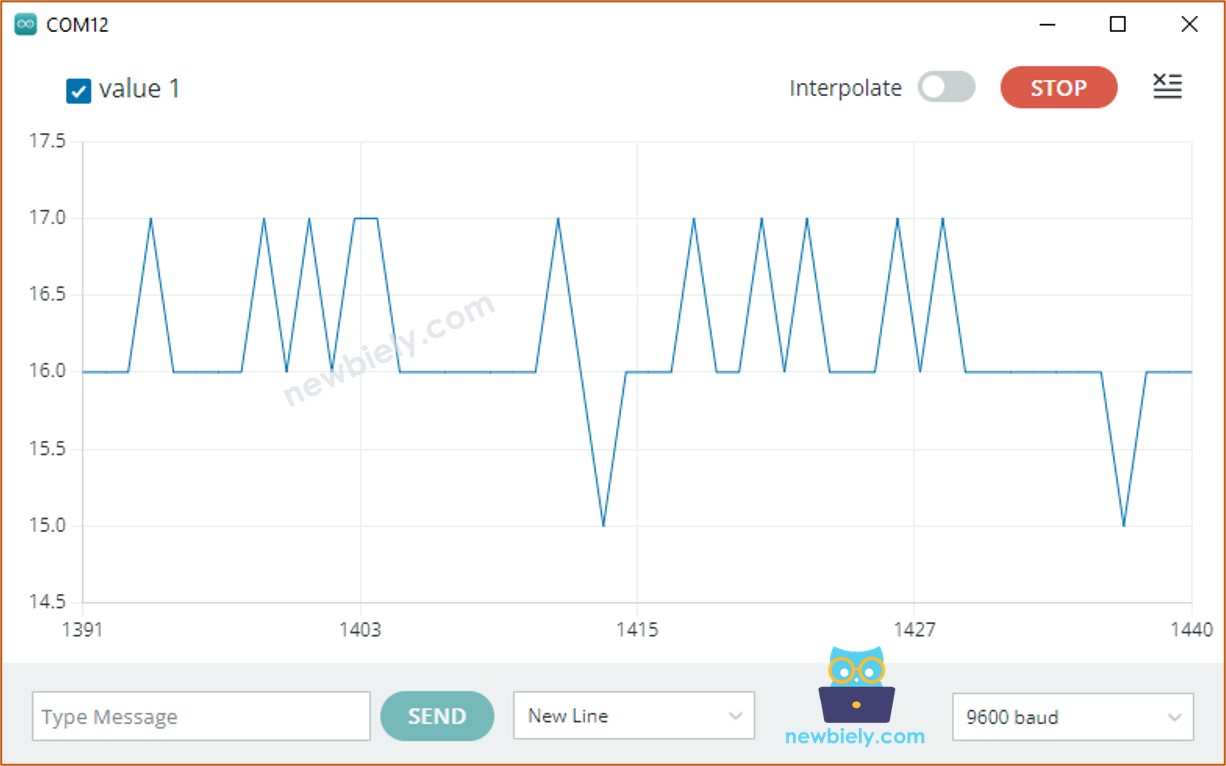

Pegue o valor de um pino de entrada analógica e plote-o no Serial Plotter. Este é um exemplo de como fazer isso.

Passos Rápidos

Copie o código e abra-o no Arduino IDE.
Clique no botão Upload do Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
Abra o Serial Plotter.
Defina o baud rate como 9600.
Veja o gráfico no Serial Plotter.

Plotando Várias Linhas no Gráfico

Se quisermos plotar várias variáveis, precisamos separá-las umas das outras com o caractere “\t” ou " ". O último valor DEVE terminar com os caracteres “\r\n”.

Imprimindo a primeira variável:

Serial.print(variable_first);

Imprimindo as variáveis do meio:

Serial.print("\t"); // or Serial.print(" ") Serial.print(variable_nth);

Imprimindo a última variável:

Serial.print("\t"); // or Serial.print(" ") Serial.println(variable_last);

Código de Exemplo

Pegue o valor de quatro pinos de entrada analógica e exiba-os no Serial Plotter.

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-serial-plotter */ void setup() { Serial.begin(9600); } void loop() { int y1 = analogRead(A0); int y2 = analogRead(A1); int y3 = analogRead(A2); int y4 = analogRead(A3); Serial.print(y1); Serial.print(" "); // a space ' ' or tab '\t' character is printed between the two values. Serial.print(y2); Serial.print(" "); // a space ' ' or tab '\t' character is printed between the two values. Serial.print(y3); Serial.print(" "); // a space ' ' or tab '\t' character is printed between the two values. Serial.println(y4); // the last value is followed by a carriage return and a newline characters. delay(100); }

Usando Vários Gráficos:. Criando vários gráficos para exibir dados.

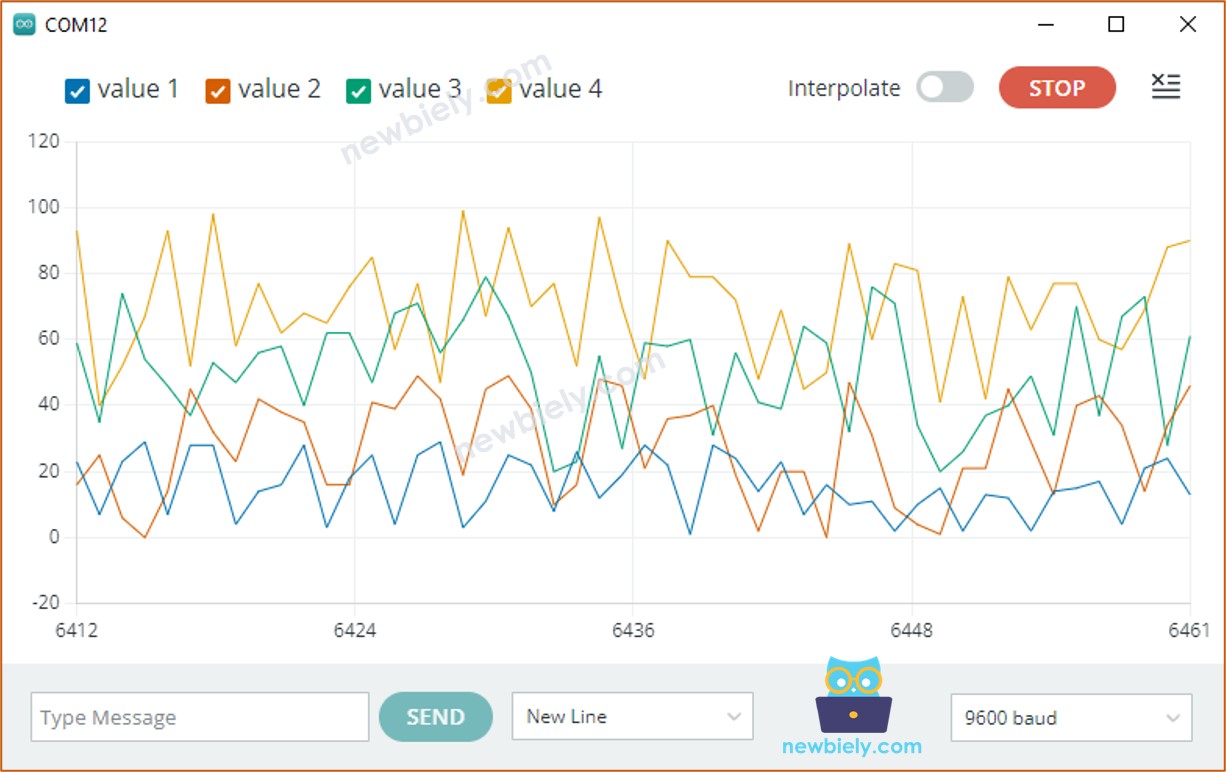

exemplo do serial plotter com várias linhas

Exemplo de 3 Formas de Onda Senoidais

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-serial-plotter */ void setup() { Serial.begin(9600); } void loop() { for(int i = 0; i < 360; i += 15) { float y1 = 1 * sin(i * M_PI / 180); float y2 = 2 * sin((i + 90)* M_PI / 180); float y3 = 5 * sin((i + 180)* M_PI / 180); Serial.print(y1); Serial.print("\t"); // a space ' ' or tab '\t' character is printed between the two values. Serial.print(y2); Serial.print("\t"); // a space ' ' or tab '\t' character is printed between the two values. Serial.println(y3); // the last value is followed by a carriage return and a newline characters. delay(100); } }

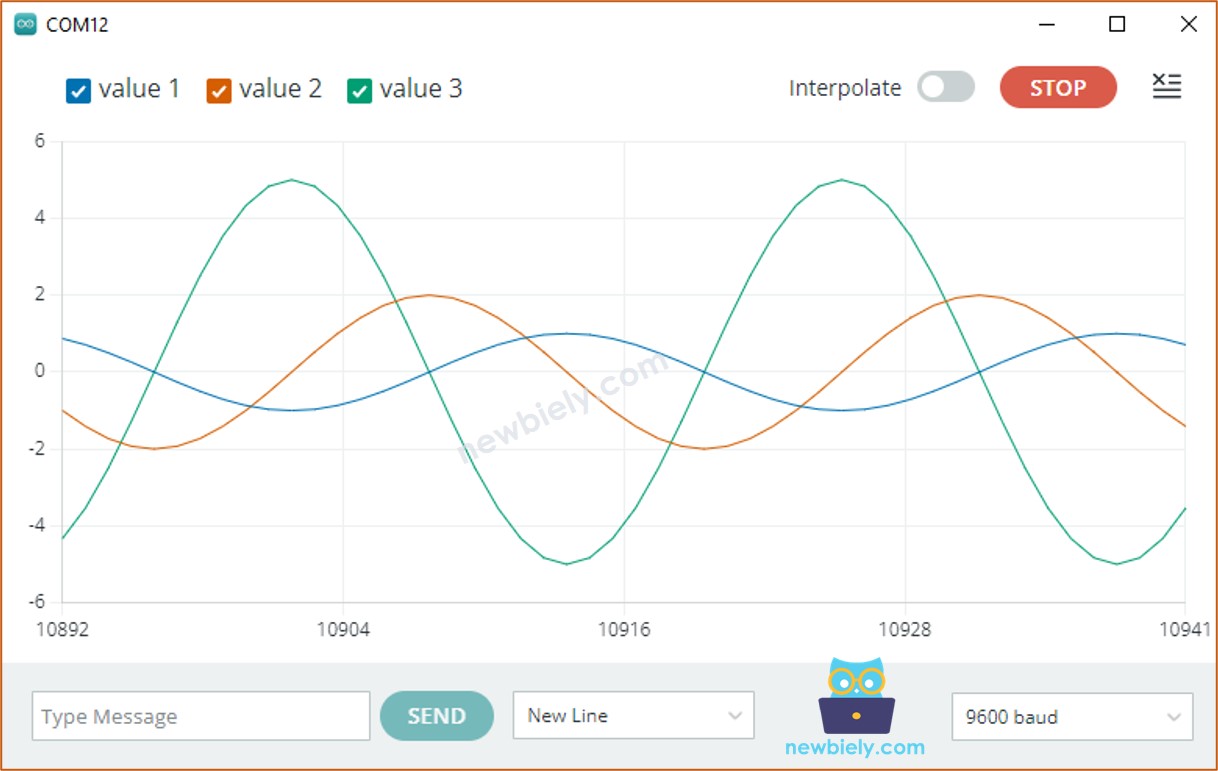

Gráfico de Várias Ondas Senoidais:. Este gráfico exibe várias ondas senoidais.

Vídeo

Referências de Funções

Tutoriais Relacionados
