Arduino Nano - Teclado - Relé
Este tutorial ensina você a usar um teclado e o Arduino Nano para controlar um relé. Quando o usuário digita a senha correta no teclado, o Arduino Nano ativa o relé.
O tutorial também traz o código do Arduino Nano que ativa um relé por um determinado tempo e depois o desativa sem usar a função delay(). Além disso, o código do Arduino Nano é capaz de lidar com várias senhas.
Ao conectar o relé a uma Fechadura Eletromagnética, uma Fechadura Solenoide, um Atuador Linear, um Elemento de Aquecimento, uma Bomba ou um Ventilador ... Podemos controlá-los usando um teclado.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Teclado e o Relé
Se você não conhece o teclado e o relé (incluindo pinagem, funcionamento, programação etc.), os tutoriais a seguir podem ajudar:
- Tutorial Arduino Nano - Teclado
- Tutorial Arduino Nano - Relé

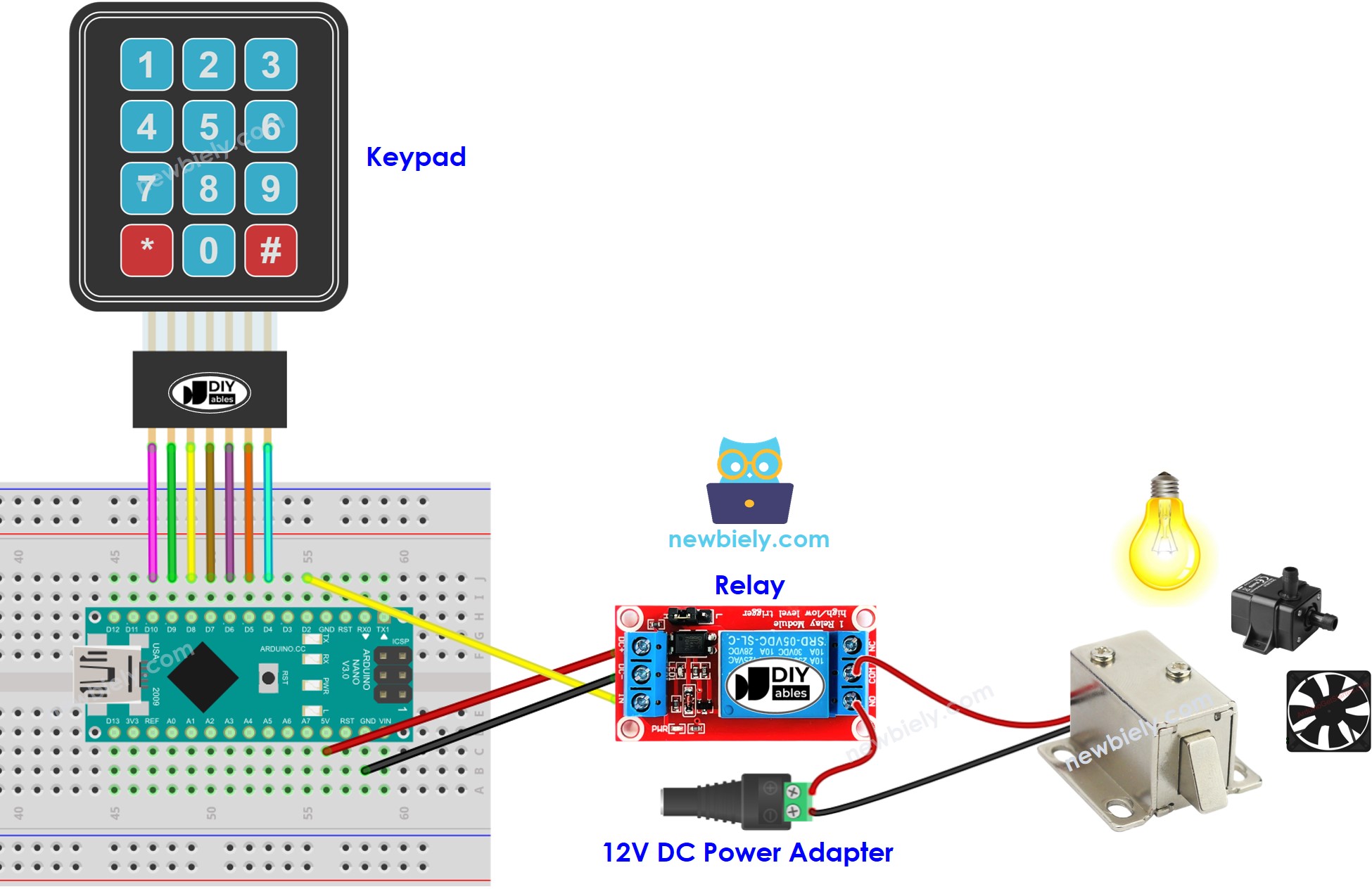

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Código Arduino Nano - liga o relé se a senha estiver correta
Se a senha estiver correta, o código a seguir ativará um relé.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-keypad-relay
*/
#include <Keypad.h>
const int ROW_NUM = 4; //four rows
const int COLUMN_NUM = 3; //four columns
const int RELAY_PIN = 2; // The Arduino Nano pin connected to the IN pin of relay module
const byte pin_rows[ROW_NUM] = {10, 9, 8, 7}; // The Arduino Nano pin connected to the row pins of the keypad
const byte pin_column[COLUMN_NUM] = {6, 5, 4}; // The Arduino Nano pin connected to the column pins of the keypad
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1', '2', '3'},
{'4', '5', '6'},
{'7', '8', '9'},
{'*', '0', '#'}
};
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM);
const String password_1 = "4321"; // change your password here
const String password_2 = "09876"; // change your password here
const String password_3 = "9765"; // change your password here
String input_password;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum password size is 32, change if needed
pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.
digitalWrite(RELAY_PIN, LOW);
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The correct password! Turning ON relay");
digitalWrite(RELAY_PIN, HIGH);
} else {
Serial.println("The incorrect password! try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
}
Passos Rápidos
- Conecte um cabo USB ao Arduino Nano e ao PC.
- Abra a Arduino IDE e selecione a placa e a porta corretas.
- Clique no ícone Libraries na barra à esquerda da Arduino IDE.
- Pesquise por “keypad” e localize a biblioteca keypad criada por Mark Stanley e Alexander Brevig.
- Em seguida, pressione o botão Install para instalar a biblioteca keypad.
- Pesquise por “ezOutput” e localize a biblioteca ezOutput da ArduinoGetStarted.
- Pressione o botão Install para instalar a biblioteca ezOutput.
- Copie o código e abra-o na Arduino IDE.
- Em seguida, pressione o botão Upload na Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
- Digite 1234 seguido da tecla # e depois 9765 seguido da tecla #.
- Confira o resultado no Serial Monitor e observe o estado do relé.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
The incorrect password! try again
The correct password! Turning ON relay
Explicação do Código
As senhas autorizadas são predefinidas no código do Arduino Nano. Uma string é usada para armazenar a senha digitada pelos usuários, chamada de input string. No teclado, duas teclas (* e #) têm funções especiais: limpar a senha e encerrar a senha. Quando uma tecla do teclado é pressionada:
- Se a tecla pressionada não for uma das duas teclas especiais, ela é acrescentada à input string.
- Se a tecla pressionada for *, a input string é limpa. Isso pode ser usado para iniciar ou reiniciar a digitação da senha.
- Se a tecla pressionada for #:
- O Arduino Nano verifica a senha digitada comparando a input string com as senhas predefinidas. Se ela corresponder a uma das senhas predefinidas, o relé é ligado.
- Independentemente de a senha estar correta ou não, a input string é limpa para a próxima digitação.
Código Arduino Nano - liga um relé por um período de tempo se a senha estiver correta
Se a senha estiver correta, o relé será ligado por 5 segundos. Após esse período de tempo, o relé será desativado.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-keypad-relay
*/
#include <Keypad.h>
#include <ezOutput.h>
#define RELAY_ON_TIME 5000 // in milliseconds
const int ROW_NUM = 4; //four rows
const int COLUMN_NUM = 3; //four columns
const int RELAY_PIN = 2; // The Arduino Nano pin connected to the IN pin of relay module
const byte pin_rows[ROW_NUM] = {10, 9, 8, 7}; // The Arduino Nano pin connected to the row pins of the keypad
const byte pin_column[COLUMN_NUM] = {6, 5, 4}; // The Arduino Nano pin connected to the column pins of the keypad
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1', '2', '3'},
{'4', '5', '6'},
{'7', '8', '9'},
{'*', '0', '#'}
};
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM);
ezOutput relay(RELAY_PIN);
const String password_1 = "4321"; // change your password here
const String password_2 = "09876"; // change your password here
const String password_3 = "9765"; // change your password here
String input_password;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum password size is 32, change if needed
relay.low();
}
void loop() {
relay.loop(); // MUST call the loop() function first
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The correct password! Turning ON relay");
relay.low(); // set low before making a high pulse
relay.pulse(RELAY_ON_TIME); // turn on relay in RELAY_ON_TIME duration and then turn off
} else {
Serial.println("The incorrect password! try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
}
