Arduino Nano - LCD

Este tutorial ensina você a usar o display LCD com o Arduino Nano e como programar o Arduino Nano para exibir texto e caracteres especiais no LCD.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	LCD I2C 16x2
1	×	LCD I2C 1602 Display Compact-Size 5V
1	×	(Alternativa) LCD I2C 20x4
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.

Sobre o LCD I2C 16x2

O LCD I2C é formado por um LCD padrão, um módulo I2C e um potenciômetro. É altamente recomendado usar o LCD I2C em vez do LCD padrão. Isso porque usar o LCD I2C deixa a ligação muito mais fácil.

Pinagem do LCD

O LCD I2C usa a interface I2C para se conectar ao Arduino Nano. Ele tem quatro pinos:

O pino GND deve ser conectado ao terra (0V).
O pino VCC é a alimentação do LCD e deve ser conectado ao VCC (5V).
O pino SDA é o sinal de dados I2C.
O pino SCL é o sinal de clock I2C.

Coordenadas do LCD

O LCD I2C 16x2 tem 16 colunas e 2 linhas, com colunas e linhas numeradas a partir de 0.

Diagrama de Ligação

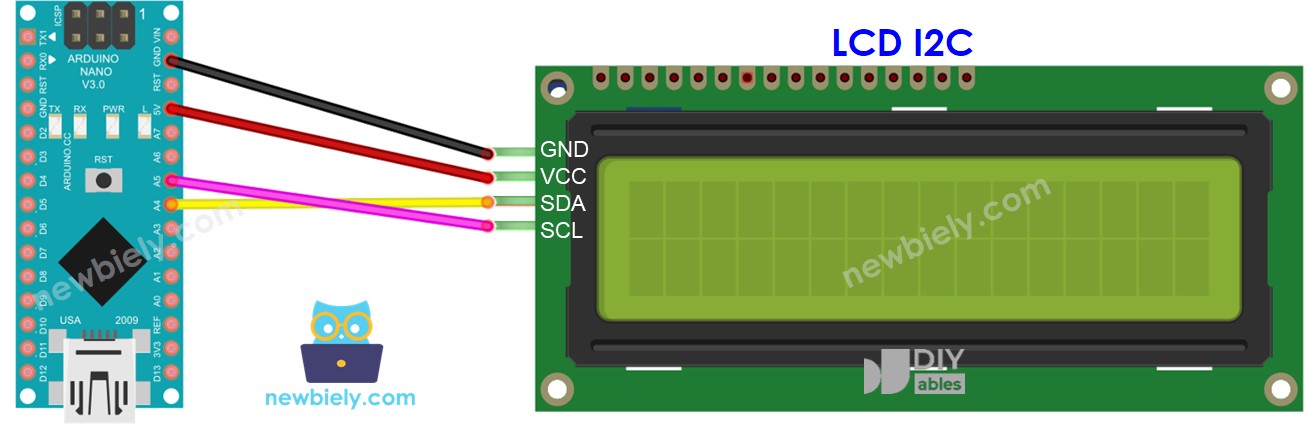

The wiring diagram between Arduino Nano and LCD I2C

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Módulo LCD I2C	Arduino Nano
Vin	5V
GND	GND
SDA	A4
SCL	A5

Como Programar o LCD I2C

A biblioteca DIYables_LCD_I2C precisa ser incluída para usar o LCD.

Configurar o LCD:

O LCD precisa ser configurado corretamente para funcionar bem.

Escrever no LCD:

Escrever no LCD é fácil graças à biblioteca DIYables_LCD_I2C.

#include <DIYables_LCD_I2C.h> // Library for LCD

Crie um objeto DIYables_LCD_I2C informando o endereço I2C, o número de colunas e o número de linhas.

DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows

Inicie o LCD.

lcd.init(); //initialize the lcd lcd.backlight(); //open the backlight

Vá para a coluna e a linha indicadas por column_index e row_index, respectivamente.

lcd.setCursor(column_index, row_index);

Exiba uma mensagem no LCD.

lcd.print("Hello World!");

Explore as possibilidades do que pode ser feito com o LCD na seção "Faça Mais com o LCD".

※ Nota:

O endereço do LCD pode variar conforme o fabricante. No nosso código, usamos 0x27, conforme especificado pela DIYables.

Código Arduino Nano

#include <DIYables_LCD_I2C.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); lcd.setCursor(3, 0); // move cursor to (3, 0) lcd.print("DIYables"); // print message at (3, 0) lcd.setCursor(0, 1); // move cursor to (0, 1) lcd.print("www.diyables.io"); // print message at (0, 1) } void loop() { }

Passos Rápidos

Clique no ícone Libraries na barra esquerda do Arduino IDE.
Pesquise por "DIYables LCD I2C" e localize a biblioteca DIYables_LCD_I2C criada pela DIYables.
Depois, clique no botão Install para adicionar a biblioteca.

Copie o código e abra-o com o Arduino IDE.
Clique no botão Upload na IDE para enviar o código ao Arduino Nano.

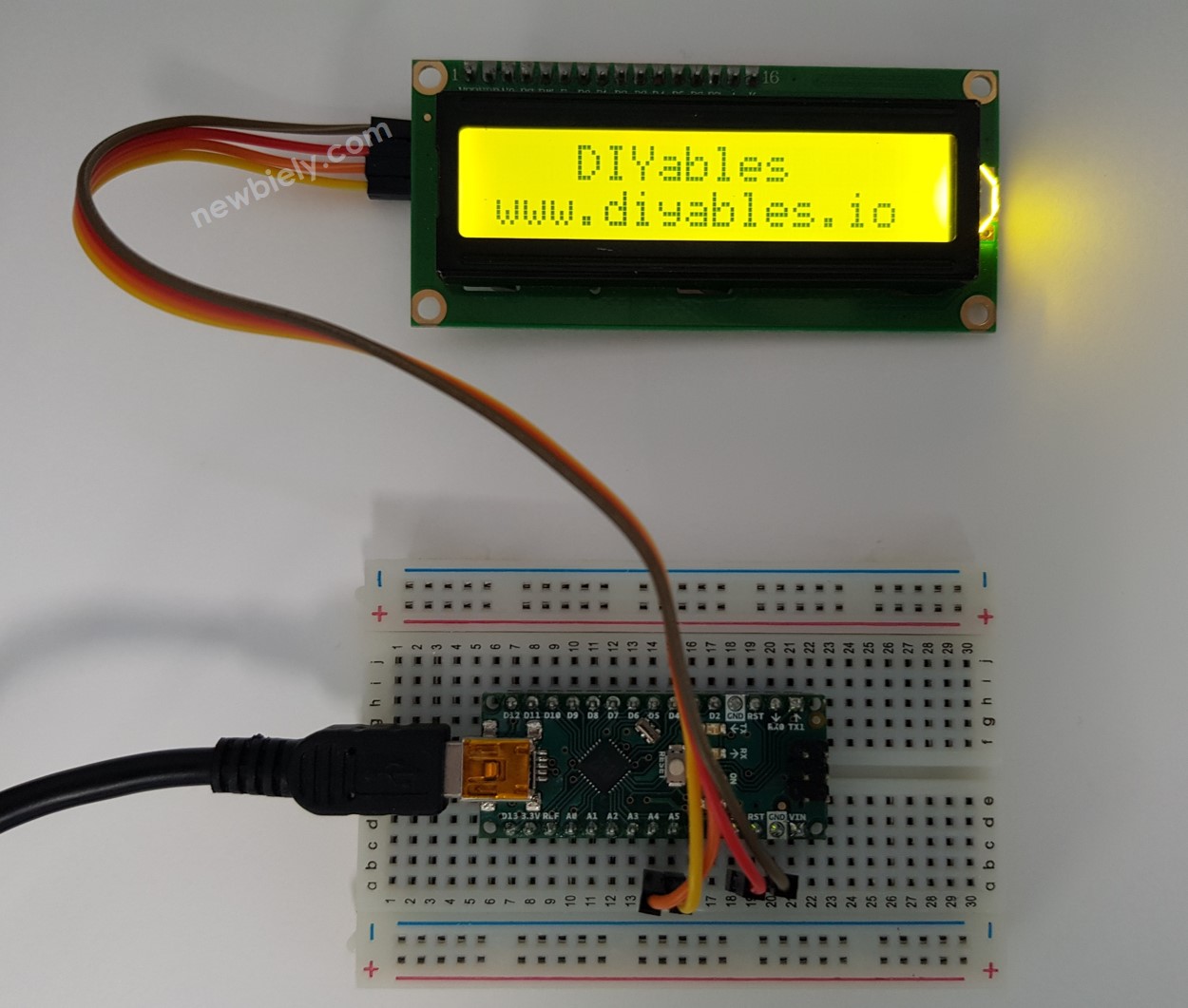

Veja o resultado no LCD.

Experimente alterar o texto e a posição dele.

Vídeo

Faça Mais com o LCD

Caractere Personalizado

lcd.print() só funciona com caracteres ASCII. Para exibir um caractere especial ou símbolo (por exemplo, coração, angry bird), você deve usar o gerador de caracteres.

Um LCD 16x2 pode mostrar até 32 caracteres. Cada caractere é formado por 40 pixels, organizados em 8 linhas e 5 colunas.

O gerador de caracteres cria um caractere de 40 pixels. Para usá-lo, basta seguir estes passos:

Click on each pixel to select/deselect

Copy below custom character code

Replace the customChar[8] in the below code

#include <DIYables_LCD_I2C.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows byte customChar[8] = { 0b00000, 0b01010, 0b11111, 0b11111, 0b01110, 0b00100, 0b00000, 0b00000 }; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); lcd.createChar(0, customChar); // create a new custom character lcd.setCursor(2, 0); // move cursor to (2, 0) lcd.write((byte)0); // print the custom char at (2, 0) } void loop() { }

O LCD mostrou o resultado. O resultado foi exibido no LCD.

Vários caracteres personalizados

Podemos criar no máximo 8 caracteres personalizados, numerados de 0 a 7. O exemplo abaixo mostra como criar e exibir três deles.

#include <DIYables_LCD_I2C.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows byte customChar0[8] = { 0b00000, 0b01010, 0b11111, 0b11111, 0b01110, 0b00100, 0b00000, 0b00000 }; byte customChar1[8] = { 0b00100, 0b01110, 0b11111, 0b00100, 0b00100, 0b00100, 0b00100, 0b00100 }; byte customChar2[8] = { 0b00100, 0b00100, 0b00100, 0b00100, 0b00100, 0b11111, 0b01110, 0b00100 }; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); lcd.createChar(0, customChar0); // create a new custom character (index 0) lcd.createChar(1, customChar1); // create a new custom character (index 1) lcd.createChar(2, customChar2); // create a new custom character (index 2) lcd.setCursor(2, 0); // move cursor to (2, 0) lcd.write((byte)0); // print the custom char 0 at (2, 0) lcd.setCursor(4, 0); // move cursor to (4, 0) lcd.write((byte)1); // print the custom char 1 at (4, 0) lcd.setCursor(6, 0); // move cursor to (6, 0) lcd.write((byte)2); // print the custom char 2 at (6, 0) } void loop() { }

O resultado exibido no LCD é: . O resultado que aparece no LCD é:

Resumo: como usar caracteres personalizados no LCD

Use o gerador de caracteres para gerar o código binário do seu caractere personalizado.
Copie o código binário gerado no passo anterior.

byte customChar[8] = { 0b00000, 0b01010, 0b11111, 0b11111, 0b01110, 0b00100, 0b00000, 0b00000 };

Atribua um caractere personalizado a um valor de índice de 0 a 7 dentro da função setup().

lcd.createChar(index, customChar);

Imprima o caractere personalizado no LCD a qualquer momento, na função setup() ou loop().

lcd.setCursor(column, row); // move cursor to a desired position lcd.write((byte)index); // print the custom char at the desired position

Outras funções

Imprimir "Hello World"

Insira as funções a seguir na função loop(), uma de cada vez, com um atraso de 5000 milissegundos após cada uma:

Limpar a tela do LCD
Imprimir "Hello World"

lcd.clear();

Tela
Posicionar o cursor no canto superior esquerdo do display LCD.

lcd.home();

Posicionar o cursor em uma determinada coluna e linha.

lcd.setCursor(column, row);

Mostrar o cursor do LCD na tela.

lcd.cursor();

Torna o cursor do LCD invisível.

lcd.noCursor();

Mostrar o cursor do LCD piscando.

lcd.blink()

Desativar o piscar do cursor do LCD.

lcd.noBlink()

Além disso, você pode encontrar informações na Referência da Biblioteca LiquidCrystal

Desafie-se

Tente usar um LCD em um destes projetos:

Enviar texto de um computador (pelo Serial Monitor) e exibi-lo no LCD. Dica: Veja Como enviar dados do PC para o Arduino
Mostrar no LCD a tecla pressionada no teclado. Dica: Confira Arduino Nano - Teclado

Solução de Problemas do LCD I2C

Gire o potenciômetro na parte de trás do LCD para ajustar o contraste.
Dependendo do fabricante, o endereço I2C do LCD pode ser diferente. Em geral, o endereço I2C padrão do LCD é 0x27 ou 0x3F. Tente os dois valores. Se ainda não funcionar, execute o código abaixo para descobrir o endereço I2C.

// I2C address scanner program #include <Wire.h> void setup() { Wire.begin(); Serial.begin(9600); Serial.println("I2C Scanner"); } void loop() { byte error, address; int nDevices; Serial.println("Scanning..."); nDevices = 0; for (address = 1; address < 127; address++ ) { Wire.beginTransmission(address); error = Wire.endTransmission(); if (error == 0) { Serial.print("I2C device found at address 0x"); if (address < 16) Serial.print("0"); Serial.print(address, HEX); Serial.println(" !"); nDevices++; } else if (error == 4) { Serial.print("Unknown error at address 0x"); if (address < 16) Serial.print("0"); Serial.println(address, HEX); } } if (nDevices == 0) Serial.println("No I2C devices found"); else Serial.println("done"); delay(5000); // wait 5 seconds for next scan }

A saída exibida no Serial Monitor é: . O resultado que aparece no Serial Monitor é:

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano' on 'COM15')

New Line

9600 baud

Scanning... I2C device found at address 0x3F ! done Scanning... I2C device found at address 0x3F ! done

Ln 11, Col 1

Arduino Nano on COM15
