Arduino Nano - Sensor de Luz LED

Este tutorial ensina você a usar o Arduino Nano e um sensor de luz para acionar um LED. Em detalhes:

O Arduino Nano liga o LED se o valor analógico do sensor de luz for menor que um certo limite (quando está escuro)
O Arduino Nano desliga o LED se o valor analógico do sensor de luz for maior que um certo limite (quando há luz)

O sensor de luz também é conhecido como fotoresistor, resistor dependente de luz, fotocélula, LDR. O Arduino Nano mede o nível de luz do ambiente por meio de um sensor de luz; se estiver escuro, o Arduino Nano liga o LED, e vice-versa.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	Sensor de Luz
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	10 kΩ Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

O sensor de luz LDR é muito barato, mas requer um resistor na ligação, o que pode deixar a montagem mais complexa. Para simplificar a ligação, você pode usar um módulo sensor de luz LDR como alternativa.

Sobre o LED e o Sensor de Luz

Se você não conhece o LED e o sensor de luz (pinagem, funcionamento, programação ...), consulte os seguintes tutoriais:

Tutorial Arduino Nano - LED
Tutorial Arduino Nano - Sensor de Luz
Tutorial Arduino Nano - Módulo Sensor de Luz LDR

Diagrama de Ligação

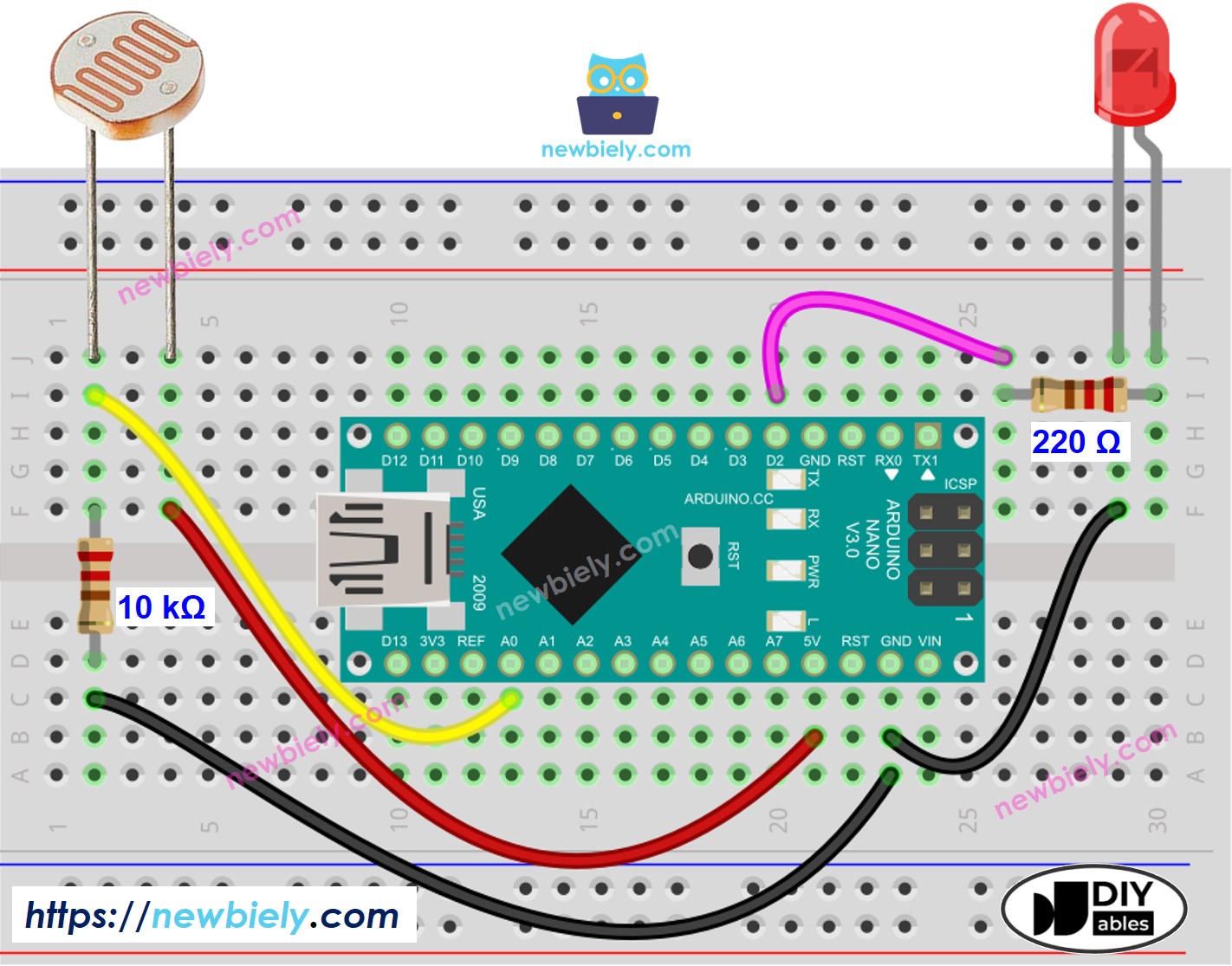

The wiring diagram between Arduino Nano and Light Sensor LED

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Código Arduino Nano

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-light-sensor-led */ const int LIGHT_SENSOR_PIN = A0; // The Arduino Nano pin connected to light sensor's pin const int LED_PIN = 2; // The Arduino Nano pin connected to LED's pin const int ANALOG_THRESHOLD = 500; int analog_value; void setup() { pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analog_value = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analog_value < ANALOG_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED }

Passos Rápidos

Conecte o Arduino Nano ao seu computador usando um cabo USB.
Abra a Arduino IDE, selecione a placa e a porta apropriadas.
Copie o código acima e abra-o na Arduino IDE.
Clique no botão Upload na Arduino IDE para compilar e fazer upload do código para o Arduino Nano.

Aponte uma fonte de luz para o sensor
Confira o estado do LED

Explicação do Código

Confira a explicação linha por linha contida nos comentários do código-fonte!
