Arduino Nano - RTC
Este tutorial ensina você a usar o Arduino Nano para ler data e hora de um módulo RTC. Em detalhes, vamos aprender:
- Como conectar o módulo Relógio de Tempo Real DS3231 ao Arduino Nano.
- Como programar o Arduino Nano para ler data e hora (segundo, minuto, hora, dia da semana, dia do mês, mês e ano) do módulo RTC DS3231.
- Como programar o Arduino Nano para criar agendamentos diários.
- Como programar o Arduino Nano para criar agendamentos semanais.
- Como programar o Arduino Nano para criar agendamentos em uma data específica.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo Relógio de Tempo Real DS3231
O Arduino Nano oferece algumas funções relacionadas ao tempo, como millis() e micros(). No entanto, elas não fornecem a data e a hora (segundos, minutos, horas, dia, data, mês e ano). Para obter essas informações, precisamos usar um módulo Relógio de Tempo Real (RTC), como o DS3231 ou o DS1307. O Módulo DS3231 tem maior precisão do que o DS1307. Para mais informações, veja DS3231 vs DS1307.
Pinagem do Módulo RTC
O Módulo Relógio de Tempo Real DS3231 tem 10 pinos:
- 32K: produz um clock de referência preciso e estabilizado em temperatura.
- SQW: emite uma onda quadrada de 1Hz, 4kHz, 8kHz ou 32kHz, que pode ser controlada por programação. Também pode ser usado como gatilho de alarme em muitos projetos que dependem do tempo.
- SCL: é o pino de clock serial da interface I2C.
- SDA: é o pino de dados serial da interface I2C.
- VCC: fornece energia ao módulo, com faixa de tensão de 3,3V a 5,5V.
- GND: é o pino de terra.
Para uso normal, quatro pinos são necessários: VCC, GND, SDA e SCL.
O Módulo DS3231 tem um suporte de bateria que, quando uma bateria CR2032 é inserida, mantém a hora no módulo mesmo com a alimentação principal desconectada. Se nenhuma bateria for inserida, a informação de hora será perdida quando a alimentação principal for desconectada e precisará ser ajustada novamente.
Diagrama de Ligação

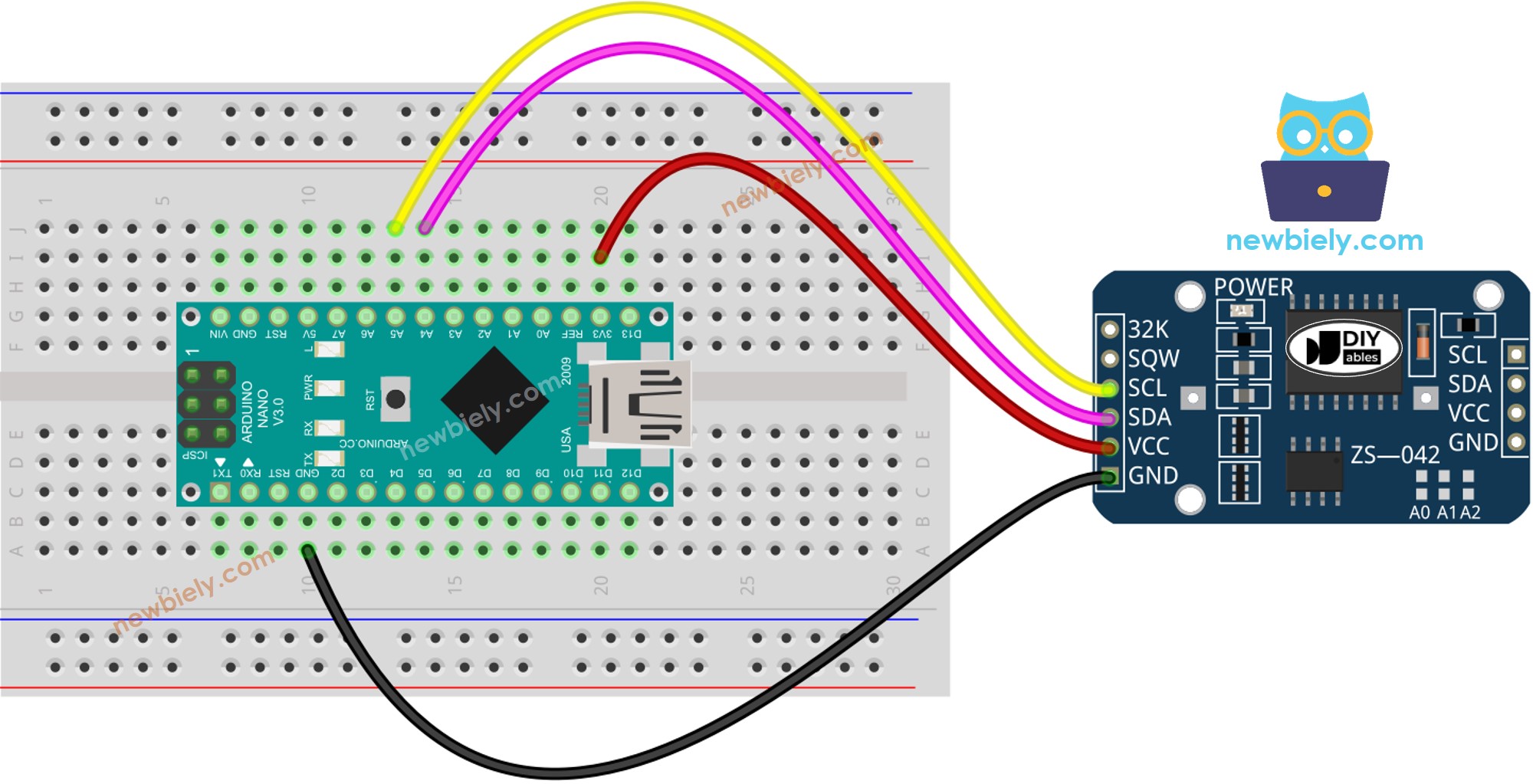

This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Arduino Nano - Módulo RTC DS3231
| Módulo RTC DS3231 | Arduino Nano |
|---|---|
| Vin | 3.3V |
| GND | GND |
| SDA | A4 |
| SCL | A5 |
Como Programar o Módulo RTC DS3231
- Inclua a biblioteca:
#include <RTClib.h>
- Crie um objeto RTC:
RTC_DS3231 rtc;
- Configure o Relógio de Tempo Real (RTC)
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
- Ajuste o RTC para a data e a hora do PC no momento em que o sketch foi compilado pela primeira vez.
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
- Obtém os dados de data e hora do módulo RTC.
DateTime now = rtc.now();
Serial.print("Date & Time: ");
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(now.dayOfTheWeek());
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.println(now.second(), DEC);
Código Arduino Nano – Como obter data e hora
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-rtc
*/
#include <RTClib.h>
RTC_DS3231 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (1);
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// manually sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
Serial.print("Date & Time: ");
Serial.print(now.year(), DEC);
Serial.print('/');
Serial.print(now.month(), DEC);
Serial.print('/');
Serial.print(now.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[now.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(now.hour(), DEC);
Serial.print(':');
Serial.print(now.minute(), DEC);
Serial.print(':');
Serial.println(now.second(), DEC);
delay(1000); // delay 1 seconds
}
Passos Rápidos
- Clique no ícone Libraries na barra lateral esquerda do Arduino IDE.
- Pesquise por “RTClib” e localize a biblioteca RTC da Adafruit.
- Pressione o botão Install para adicionar a biblioteca RTC.
- Copie o código e abra-o com o Arduino IDE.
- Clique no botão Upload no Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
- Abra o Serial Monitor.
- Confira o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Date & Time: 2021/10/6 (Wednesday) 11:27:35
Date & Time: 2021/10/6 (Wednesday) 11:27:36
Date & Time: 2021/10/6 (Wednesday) 11:27:37
Date & Time: 2021/10/6 (Wednesday) 11:27:38
Date & Time: 2021/10/6 (Wednesday) 11:27:39
Date & Time: 2021/10/6 (Wednesday) 11:27:40
Date & Time: 2021/10/6 (Wednesday) 11:27:41
Date & Time: 2021/10/6 (Wednesday) 11:27:42
Date & Time: 2021/10/6 (Wednesday) 11:27:43
Date & Time: 2021/10/6 (Wednesday) 11:27:44
Código Arduino Nano – Como criar um agendamento diário
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-rtc
*/
// Date and time functions using a DS3231 RTC connected via I2C and Wire lib
#include <RTClib.h>
// event from 13:50 to 14:10
uint8_t DAILY_EVENT_START_HH = 13; // event start time: hour
uint8_t DAILY_EVENT_START_MM = 50; // event start time: minute
uint8_t DAILY_EVENT_END_HH = 14; // event end time: hour
uint8_t DAILY_EVENT_END_MM = 10; // event end time: minute
RTC_DS3231 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.hour() >= DAILY_EVENT_START_HH &&
now.minute() >= DAILY_EVENT_START_MM &&
now.hour() < DAILY_EVENT_END_HH &&
now.minute() < DAILY_EVENT_END_MM) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
Código Arduino Nano – Como criar um agendamento semanal
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-rtc
*/
// Date and time functions using a DS3231 RTC connected via I2C and Wire lib
#include <RTClib.h>
// UNCHANGABLE PARAMATERS
#define SUNDAY 0
#define MONDAY 1
#define TUESDAY 2
#define WEDNESDAY 3
#define THURSDAY 4
#define FRIDAY 5
#define SATURDAY 6
// event on Monday, from 13:50 to 14:10
uint8_t WEEKLY_EVENT_DAY = MONDAY;
uint8_t WEEKLY_EVENT_START_HH = 13; // event start time: hour
uint8_t WEEKLY_EVENT_START_MM = 50; // event start time: minute
uint8_t WEEKLY_EVENT_END_HH = 14; // event end time: hour
uint8_t WEEKLY_EVENT_END_MM = 10; // event end time: minute
RTC_DS3231 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.dayOfTheWeek() == WEEKLY_EVENT_DAY &&
now.hour() >= WEEKLY_EVENT_START_HH &&
now.minute() >= WEEKLY_EVENT_START_MM &&
now.hour() < WEEKLY_EVENT_END_HH &&
now.minute() < WEEKLY_EVENT_END_MM) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
Código Arduino Nano – Como criar um agendamento em uma data específica
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-rtc
*/
// Date and time functions using a DS3231 RTC connected via I2C and Wire lib
#include <RTClib.h>
// UNCHANGABLE PARAMATERS
#define SUNDAY 0
#define MONDAY 1
#define TUESDAY 2
#define WEDNESDAY 3
#define THURSDAY 4
#define FRIDAY 5
#define SATURDAY 6
#define JANUARY 1
#define FEBRUARY 2
#define MARCH 3
#define APRIL 4
#define MAY 5
#define JUNE 6
#define JULY 7
#define AUGUST 8
#define SEPTEMBER 9
#define OCTOBER 10
#define NOVEMBER 11
#define DECEMBER 12
// event from 13:50 August 15, 2021 to 14:10 September 29, 2021
DateTime EVENT_START(2021, AUGUST, 15, 13, 50);
DateTime EVENT_END(2021, SEPTEMBER, 29, 14, 10);
RTC_DS3231 rtc;
char daysOfTheWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
void setup () {
Serial.begin(9600);
// SETUP RTC MODULE
if (! rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (1);
}
// sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
void loop () {
DateTime now = rtc.now();
if (now.secondstime() >= EVENT_START.secondstime() &&
now.secondstime() < EVENT_END.secondstime()) {
Serial.println("It is on scheduled time");
// TODO: write your code"
} else {
Serial.println("It is NOT on scheduled time");
}
printTime(now);
}
void printTime(DateTime time) {
Serial.print("TIME: ");
Serial.print(time.year(), DEC);
Serial.print('/');
Serial.print(time.month(), DEC);
Serial.print('/');
Serial.print(time.day(), DEC);
Serial.print(" (");
Serial.print(daysOfTheWeek[time.dayOfTheWeek()]);
Serial.print(") ");
Serial.print(time.hour(), DEC);
Serial.print(':');
Serial.print(time.minute(), DEC);
Serial.print(':');
Serial.println(time.second(), DEC);
}
