Comunicação entre dois Arduino Nano ESP32 via MQTT
Neste tutorial, vamos abordar o seguinte:
- Comunicação bidirecional entre dois Arduino Nano ESP32 usando MQTT.
- Aplicação de exemplo: Usar um botão ou interruptor conectado ao Arduino Nano ESP32 #1 para controlar um LED conectado ao Arduino Nano ESP32 #2 via MQTT.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Sobre o Arduino Nano ESP32 e o MQTT
Temos um tutorial detalhado sobre como usar o Arduino Nano ESP32 com MQTT aqui:

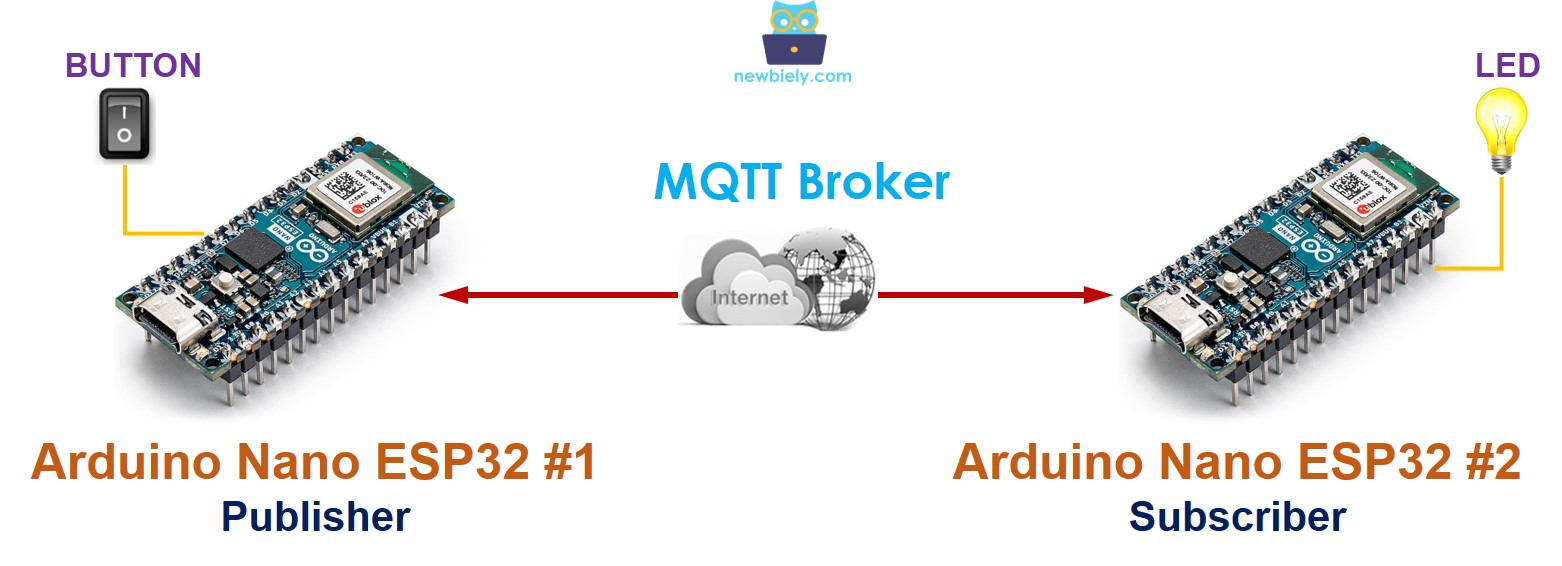

Comunicação entre dois Arduino Nano ESP32 via MQTT
Duas placas Arduino Nano ESP32 podem se comunicar entre si usando um servidor MQTT. Se você preferir que elas se comuniquem diretamente, sem usar um servidor MQTT, consulte o tutorial sobre comunicação Cliente/Servidor TCP entre Arduino Nano ESP32 e Arduino Nano ESP32.
Quando o Arduino Nano ESP32 #1 e o Arduino Nano ESP32 #2 trocam dados por meio de um broker MQTT:
- Os dois Arduino Nano ESP32 se conectam ao broker MQTT.
- Para fazer o Arduino Nano ESP32 #2 enviar dados ao Arduino Nano ESP32 #1:
- O Arduino Nano ESP32 #1 assina um tópico, por exemplo: arduino-nano-esp32-1/data.
- O Arduino Nano ESP32 #2 pode enviar dados ao Arduino Nano ESP32 #1 publicando os dados no tópico que o Arduino Nano ESP32 #1 assinou.
- Da mesma forma, para fazer o Arduino Nano ESP32 #1 enviar dados ao Arduino Nano ESP32 #2:
- O Arduino Nano ESP32 #2 assina um tópico, por exemplo: arduino-nano-esp32-2/data.
- O Arduino Nano ESP32 #1 pode enviar dados ao Arduino Nano ESP32 #2 publicando os dados no tópico que o Arduino Nano ESP32 #2 assinou.
Seguindo este método, dois Arduino Nano ESP32 podem trocar dados de forma bidirecional.
Exemplo de Caso de Uso
Vamos realizar a seguinte aplicação: Um botão/interruptor conectado ao Arduino Nano ESP32 #1 controla um LED conectado ao Arduino Nano ESP32 #2 via MQTT.
Existem muitos protocolos de aplicação que podemos usar. Neste exemplo, para simplificar, vamos definir um protocolo por conta própria (um protocolo definido por nós)
Como Funciona
Vamos estabelecer um protocolo simples:
- Tanto o Arduino Nano ESP32 #1 quanto o Arduino Nano ESP32 #2 se conectam a um Broker MQTT (servidor MQTT).
- Para o Arduino Nano ESP32 #1:
- O Arduino Nano ESP32 #1 envia uma mensagem MQTT para um tópico sempre que o estado de um interruptor muda.
- Quando o botão ou interruptor é ligado, o payload da mensagem MQTT é definido como 1.
- Quando o botão ou interruptor é desligado, o payload da mensagem MQTT é definido como 0.
- Para o Arduino Nano ESP32 #2:
- O Arduino Nano ESP32 #2 assina o tópico.
- Se o Arduino Nano ESP32 #2 receber uma mensagem MQTT com payload 1, ele liga um LED.
- Se o Arduino Nano ESP32 #2 receber uma mensagem MQTT com payload 0, ele desliga o LED.
- Arduino Nano ESP32 #1 - Diagrama de ligação entre o Arduino Nano ESP32 e o botão
- Arduino Nano ESP32 #2 - Diagrama de ligação entre o Arduino Nano ESP32 e o LED
Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
This image is created using Fritzing. Click to enlarge image
Comunicação entre dois Arduino Nano ESP32 via MQTT
Código Arduino Nano ESP32 #1
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/communication-between-two-arduino-nano-esp32-via-mqtt
*/
// ESP32 #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER
#include <WiFi.h>
#include <MQTTClient.h>
#include <ezButton.h>
#define BUTTON_PIN D2 // The Arduino Nano ESP32 pin connected to the button
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
//const char MQTT_BROKER_ADRRESS[] = "192.168.0.5"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "esp32-001"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that ESP32 should publish/subscribe
const char MQTT_TOPIC[] = "esp32/command"; // CHANGE IT AS YOU DESIRE
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
ezButton button(BUTTON_PIN); // create ezButton that attach to pin 7
void setup() {
Serial.begin(9600);
button.setDebounceTime(100); // set debounce time to 100 milliseconds
Serial.println("Arduino Nano ESP32 #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER");
WiFi.mode(WIFI_STA);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.println("Arduino Nano ESP32 - Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println();
connectToMQTT();
}
void loop() {
mqtt.loop();
button.loop(); // MUST call the loop() function first
if (button.isPressed()) {
Serial.println("- The button is pressed, send command: 1");
sendToMQTT('1');
}
if (button.isReleased()) {
Serial.println("- The button is released, send command: 0");
sendToMQTT('0');
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
Serial.print("Arduino Nano ESP32 - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino Nano ESP32 - MQTT broker Timeout!");
return;
}
Serial.println("Arduino Nano ESP32 - MQTT broker Connected!");
}
void sendToMQTT(char command) {
char messageBuffer[1];
messageBuffer[0] = command;
mqtt.publish(MQTT_TOPIC, messageBuffer);
Serial.println("Arduino Nano ESP32 - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(MQTT_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
Código Arduino Nano ESP32 #2
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/communication-between-two-arduino-nano-esp32-via-mqtt
*/
// ESP32 #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER
#include <WiFi.h>
#include <MQTTClient.h>
#define LED_PIN D5 // The Arduino Nano ESP32 pin connected to LED
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
//const char MQTT_BROKER_ADRRESS[] = "192.168.0.5"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "esp32-002"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that ESP32 should publish/subscribe
const char MQTT_TOPIC[] = "esp32/command"; // CHANGE IT AS YOU DESIRE
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
void setup() {
Serial.begin(9600);
pinMode(LED_PIN, OUTPUT);
Serial.println("Arduino Nano ESP32 #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER");
WiFi.mode(WIFI_STA);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.println("Arduino Nano ESP32 - Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println();
connectToMQTT();
}
void loop() {
mqtt.loop();
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageReceived);
Serial.print("Arduino Nano ESP32 - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino Nano ESP32 - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageReceived() function
if (mqtt.subscribe(MQTT_TOPIC))
Serial.print("Arduino Nano ESP32 - Subscribed to the topic: ");
else
Serial.print("Arduino Nano ESP32 - Failed to subscribe to the topic: ");
Serial.println(MQTT_TOPIC);
Serial.println("Arduino Nano ESP32 - MQTT broker Connected!");
}
void messageReceived(String &topic, String &payload) {
Serial.println("Arduino Nano ESP32 - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.print("- payload: ");
Serial.println(payload);
char command = payload[0];
if (command == '1') {
Serial.print("- Received command: ");
Serial.print(command);
Serial.println(" => Turned LED on");
digitalWrite(LED_PIN, HIGH); // Turn LED on
} else if (command == '0') {
Serial.print("- Received command: ");
Serial.print(command);
Serial.println(" => Turned LED off");
digitalWrite(LED_PIN, LOW); // Turn LED off
} else {
Serial.print("- Received an unsupported command: ");
Serial.println(command);
}
}
Passos Rápidos
Para começar com o Arduino Nano ESP32, siga estes passos:
- Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente para o Arduino Nano ESP32 na Arduino IDE.
- Ligue os componentes de acordo com o diagrama fornecido.
- Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.
- Ligue um botão/interruptor ao Arduino Nano ESP32 #1
- Ligue um LED ao Arduino Nano ESP32 #2
- Abra a Arduino IDE (chamada de Arduino IDE #1)
- Abra outra janela da Arduino IDE (chamada de Arduino IDE #2) clicando no ícone da Arduino IDE no seu PC (importante!)
- Abra o Library Manager clicando no ícone Library Manager na barra de navegação esquerda da Arduino IDE
- Digite MQTT na caixa de pesquisa, depois procure a biblioteca MQTT de Joel Gaehwiler.
- Clique no botão Install para instalar a biblioteca MQTT.
- Digite ezButton na caixa de pesquisa, depois encontre a biblioteca de botão de ArduinoGetStarted
- Clique no botão Install para instalar a biblioteca ezButton.
- Conecte o Arduino Nano ESP32 #1 ao PC por cabo USB e selecione a porta COM do Arduino Nano ESP32 #1 na Arduino IDE #1
- Conecte o Arduino Nano ESP32 #2 ao PC por cabo USB e selecione a porta COM do Arduino Nano ESP32 #2 na Arduino IDE #2
- Copie o código do Arduino Nano ESP32 #1, cole na Arduino IDE #1 e salve-o (com o nome Arduino Nano ESP32-1)
- Copie o código do Arduino Nano ESP32 #2, cole na Arduino IDE #2 e salve-o (com o nome Arduino Nano ESP32-2)
- Substitua as informações de WiFi (SSID e senha) nos dois códigos pelas suas.
- Substitua o endereço do broker MQTT nos dois códigos (nome de domínio ou endereço IP).
- Envie o código do Arduino Nano ESP32 #1 para o Arduino Nano ESP32 #1
- Envie o código do Arduino Nano ESP32 #2 para o Arduino Nano ESP32 #2
- Abra o Serial Monitor na Arduino IDE #1
- Abra o Serial Monitor na Arduino IDE #2
- Pressione e segure o botão do Arduino Nano ESP32 #1 → veja o estado do LED no Arduino Nano ESP32 #2 (ON)
- Solte o botão do Arduino Nano ESP32 #1 → veja o estado do LED no Arduino Nano ESP32 #2 (OFF)
- Pressione, segure e solte o botão várias vezes.
- Veja a saída nos dois Serial Monitors
- Serial Monitor do Arduino Nano ESP32 #1
- Serial Monitor do Arduino Nano ESP32 #2
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Arduino Nano ESP32 #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER
Arduino Nano ESP32 - Attempting to connect to SSID: YOUR_WIFI_SSID
Arduino Nano ESP32 - Connecting to MQTT broker
Arduino Nano ESP32 - MQTT broker Connected!
- The button is pressed, send command: 1
Arduino Nano ESP32 - sent to MQTT:
- topic: arduino/command
- payload:1
- The button is released, send command: 0
Arduino Nano ESP32 - sent to MQTT:
- topic: arduino/command
- payload:0
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Arduino Nano ESP32 #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER
Arduino Nano ESP32 - Attempting to connect to SSID: YOUR_WIFI_SSID
Arduino Nano ESP32 - Connecting to MQTT broker
Arduino Nano ESP32 - Subscribed to the topic: arduino/command
Arduino Nano ESP32 - MQTT broker Connected!
Arduino Nano ESP32 - received from MQTT:
- topic: arduino/command
- payload: 1
- Received command: 1 => Turned LED on
Arduino Nano ESP32 - received from MQTT:
- topic: arduino/command
- payload: 0
- Received command: 0 => Turned LED off
