Arduino Nano ESP32 - Sirene

Neste tutorial, vamos aprender como programar o Arduino Nano ESP32 para controlar uma sirene e produzir um som e/ou uma luz de aviso.

Hardware Necessário

1	×	Arduino Nano ESP32
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Relé
1	×	12V Alarm Siren Horn
1	×	Fonte de Alimentação 12V
1	×	(Opcional) Conector de Alimentação DC
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano ESP32

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Sirene

Dependendo do fabricante, uma sirene pode produzir um som alto ou uma luz de aviso, o que a torna adequada para um sistema de alarme. Ela também está disponível em várias tensões de operação. Este tutorial vai usar uma sirene de 12V, e as outras tensões são semelhantes.

Pinagem

A sirene de 12V normalmente tem dois pinos:

Pino negativo (-) (preto): precisa ser conectado ao GND da fonte de alimentação DC
Pino positivo (+) (vermelho): precisa ser conectado ao 12V da fonte de alimentação DC

Como Controlar uma Sirene

Se a sirene de 12V for alimentada por uma fonte de alimentação de 12V, ela emite som e/ou luz de aviso. Para controlar uma sirene de 12V, precisamos usar um relé entre o Arduino Nano ESP32 e a sirene de 12V. O Arduino Nano ESP32 pode controlar a sirene de 12V por meio do relé. Se você não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial Arduino Nano ESP32 - Relé

Diagrama de Ligação

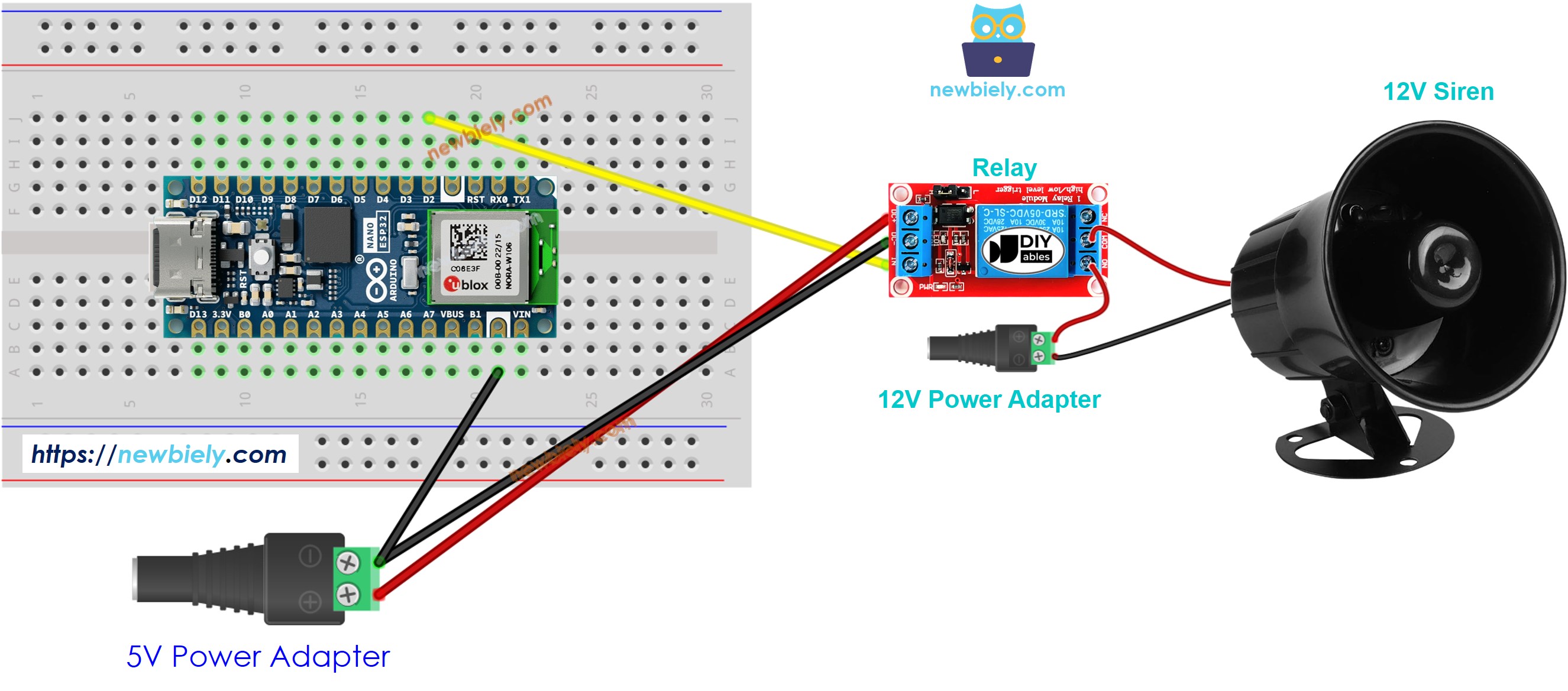

The wiring diagram between Arduino Nano ESP32 and 12V siren

This image is created using Fritzing. Click to enlarge image

Código Arduino Nano ESP32

O código abaixo liga repetidamente a sirene de 12V por três segundos e a desliga por cinco segundos,

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-siren */ #define RELAY_PIN D2 // The Arduino Nano ESP32 that controls the siren via relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } void loop() { digitalWrite(RELAY_PIN, HIGH); delay(3000); digitalWrite(RELAY_PIN, LOW); delay(5000); }

Passos Rápidos

Se esta é a primeira vez que você usa o Arduino Nano ESP32, veja como configurar o ambiente para o Arduino Nano ESP32 no Arduino IDE
Conecte o Arduino Nano ESP32 ao PC por meio do cabo USB
Abra o Arduino IDE, selecione a placa e a porta corretas
Copie o código acima e abra com o Arduino IDE
Clique no botão Upload no Arduino IDE para fazer upload do código para o Arduino Nano ESP32
Verifique o estado da sirene

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código!
