Arduino Nano ESP32 - Sensor de Temperatura - OLED
Este tutorial ensina como ler a temperatura do sensor one wire DS18B20 e exibi-la em um OLED.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.
Buy Note: If you want a bigger OLED display, use the 2.42 inch OLED Display 128x64 .
Sobre o OLED e o Sensor de Temperatura DS18B20
Se você não conhece o OLED e o Sensor de Temperatura DS18B20 (pinagem, como funciona, como programar ...), saiba mais nos tutoriais a seguir:

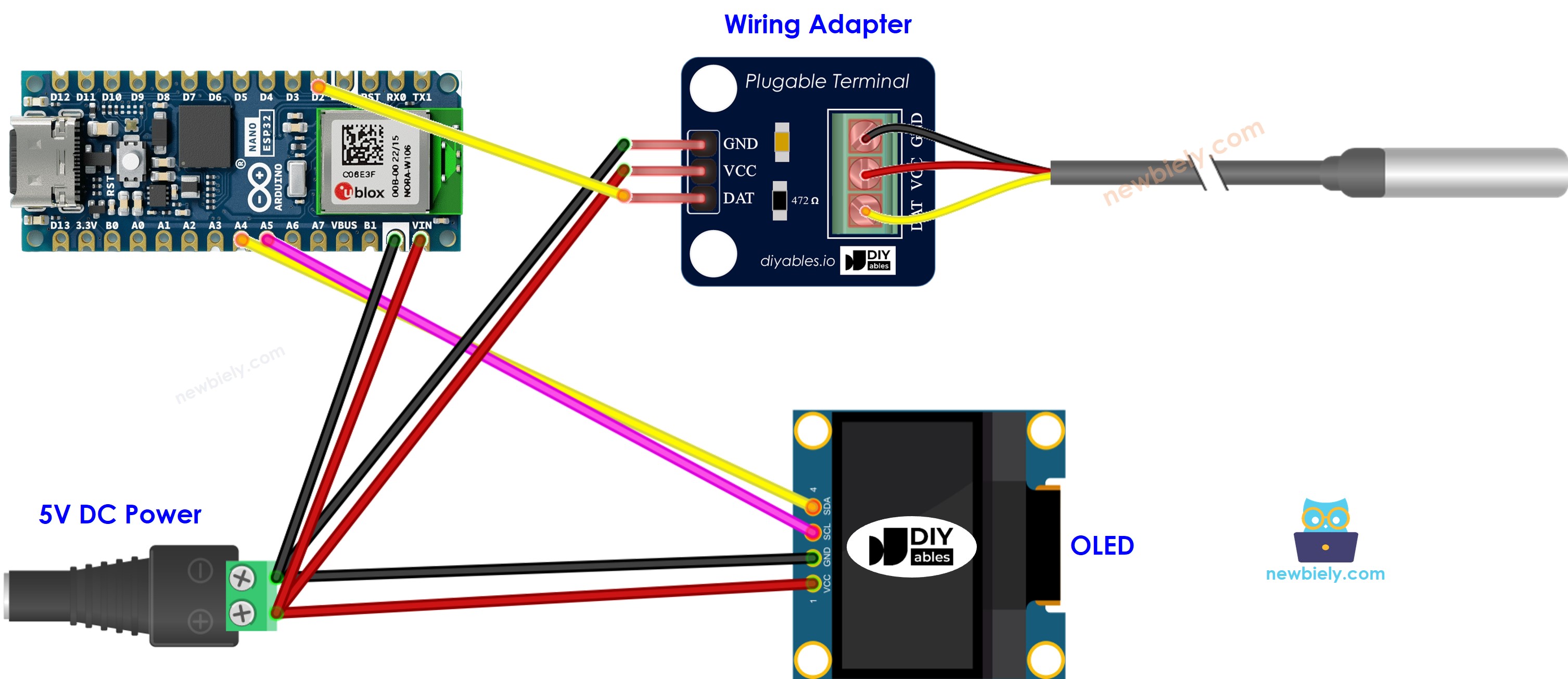

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Sugerimos comprar um sensor DS18B20 que vem com adaptador de ligação para facilitar a conexão. O adaptador tem um resistor embutido, eliminando a necessidade de um resistor separado na ligação.
Código Arduino Nano ESP32 - Temperatura do Sensor de Temperatura DS18B20 exibida no OLED
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-sensor-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <OneWire.h>
#include <DallasTemperature.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to DS18B20 sensor's data pin
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
OneWire oneWire(SENSOR_PIN); // setup a oneWire instance
DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library
String temperature;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
DS18B20.begin(); // initialize the sensor
temperature.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
DS18B20.requestTemperatures(); // send the command to get temperatures
float tempCelsius = DS18B20.getTempCByIndex(0); // read temperature in Celsius
temperature = String(tempCelsius, 2); // two decimal places
temperature += char(247) + String("C");
Serial.println(temperature); // print the temperature in Celsius to Serial Monitor
oledDisplayCenter(temperature);
}
void oledDisplayCenter(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Passos Rápidos
Para começar com o Arduino Nano ESP32, siga estes passos:
- Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente do Arduino Nano ESP32 no Arduino IDE.
- Ligue os componentes de acordo com o diagrama fornecido.
- Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.
- Clique no ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise “SSD1306” e encontre a biblioteca SSD1306 da Adafruit
- Clique no botão Install para instalar a biblioteca.
- Será solicitado que você instale algumas outras dependências de biblioteca
- Clique no botão Install All para instalar todas as dependências de biblioteca.
- Pesquise “DallasTemperature” na caixa de busca e procure a biblioteca DallasTemperature de Miles Burton.
- Clique no botão Install para instalar a biblioteca DallasTemperature.
- Será solicitado que você instale a dependência. Clique no botão Install All para instalar a biblioteca OneWire.
- Copie o código acima e abra com o Arduino IDE
- Clique no botão Upload do Arduino IDE para fazer o upload do código para o ESP32
- Coloque o sensor em água quente e fria, ou segure o sensor com a mão
- Veja o resultado no OLED
※ Nota:
O código acima alinha automaticamente o texto ao centro, na horizontal e na vertical, no display OLED
