Arduino Nano ESP32 - Módulo Relé de 2 Canais

Este tutorial fornece instruções passo a passo sobre como usar um Arduino Nano ESP32 para controlar um módulo relé de 2 canais. Ele aborda os seguintes aspectos em detalhes:

Entender a configuração da pinagem de um módulo relé de 2 canais
Estabelecer as conexões entre um Arduino Nano ESP32 e o módulo relé de 2 canais
Programar o Arduino Nano ESP32 para controlar com eficácia o módulo relé de 2 canais

Quando precisamos controlar dois dispositivos de alta tensão, como bombas, ventiladores ou atuadores, temos duas opções. Podemos usar vários módulos relé ou escolher uma solução mais direta. A forma mais fácil é usar um módulo relé de 2 canais, que é uma única placa com dois relés embutidos. Isso deixa a montagem mais simples e mais conveniente para controlar os dois dispositivos.

Hardware Necessário

1	×	Arduino Nano ESP32
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	2-channel Relay Module
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) 5V Power Adapter for Arduino Nano ESP32
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano ESP32

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Módulo Relé de 2 Canais

Pinagem

Um módulo relé de 2 canais tem os seguintes pinos:

Pinos de alimentação das placas de relé

DC+: conecte este pino ao pino 5V da fonte de alimentação
DC-: conecte este pino ao pino GND da fonte de alimentação e também ao pino GND do Arduino Nano ESP32

Pinos de sinal:

IN1: este pino recebe o sinal de controle do Arduino Nano ESP32 para controlar o relé 1 do módulo
IN2: este pino recebe o sinal de controle do Arduino Nano ESP32 para controlar o relé 2 do módulo

Pinos de saída: NCx (pino normalmente fechado), NOx (pino normalmente aberto), COMx (pino comum),

NC1, NO1, COM1: Estes pinos se conectam a um dispositivo de alta tensão controlado pelo relé 1
NC2, NO2, COM2: Estes pinos se conectam a um dispositivo de alta tensão controlado pelo relé 2

Além disso, o módulo relé de 2 canais tem dois jumpers que dão a você a flexibilidade de escolher gatilho de nível baixo ou gatilho de nível alto para cada relé de forma independente.

Se você quer entender o básico sobre relés, recomendo fortemente conferir o tutorial Arduino Nano ESP32 - Relé. Esse tutorial oferece informações completas sobre:

Como conectar relés a dispositivos de alta tensão
Explicação dos conceitos de normalmente fechado e normalmente aberto
Descrição das diferenças entre gatilho de nível baixo e gatilho de nível alto
Demonstração de como controlar relés com eficácia usando o Arduino Nano ESP32

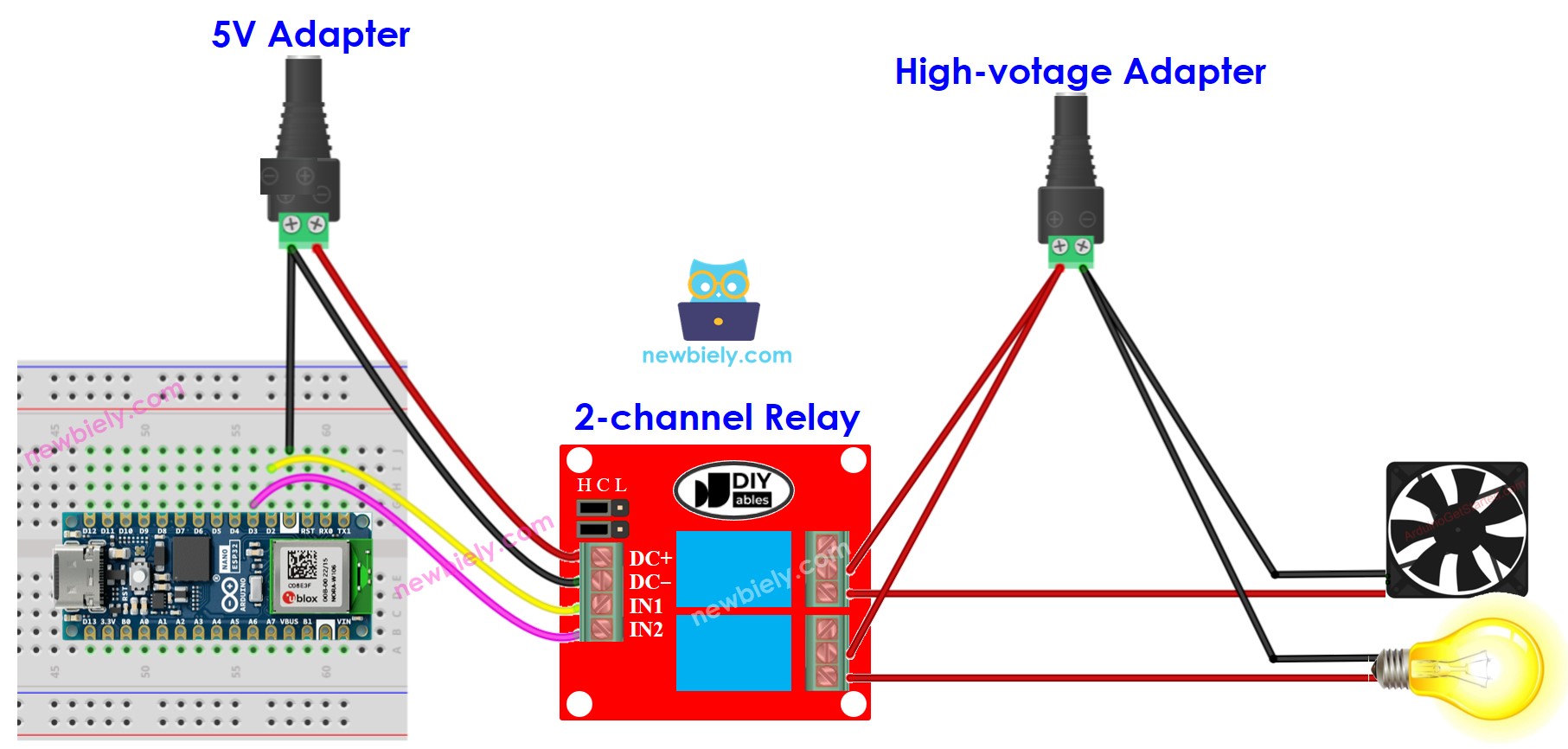

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

※ Nota:

Se os dois dispositivos controlados por um módulo relé de 2 canais operam na mesma tensão, podemos usar um único adaptador de alimentação de alta tensão para alimentar os dois dispositivos. No entanto, se os dispositivos exigem tensões diferentes, podemos usar adaptadores de alimentação de alta tensão separados para cada dispositivo.

Como Programar o Módulo Relé de 2 Canais

Inicialize o pino do Arduino Nano ESP32 no modo de saída digital usando a função pinMode().

pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT);

Controle o estado do relé usando a função digitalWrite().

digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH);

Código Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-2-channel-relay-module */ #define PIN_RELAY_1 D2 // The Arduino Nano ESP32 pin connected to the IN1 pin of relay module #define PIN_RELAY_2 D3 // The Arduino Nano ESP32 pin connected to the IN2 pin of relay module // The setup function runs once on reset or power-up void setup() { Serial.begin(9600); // initialize digital pin as an output. pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT); } // The loop function repeats indefinitely void loop() { Serial.println("Turned on both relays"); digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH); delay(2000); Serial.println("Turned off both relays"); digitalWrite(PIN_RELAY_1, LOW); digitalWrite(PIN_RELAY_2, LOW); delay(2000); }

Passos Rápidos

Copie o código acima e abra no Arduino IDE
Clique no botão Upload do Arduino IDE para fazer o upload do código para o Arduino Nano ESP32
Ouça o som de clique dos relés.
Confira o resultado no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')

New Line

9600 baud

Turned on both relays Turned off both relays Turned on both relays Turned off both relays Turned on both relays Turned off both relays Turned on both relays Turned off both relays

Ln 11, Col 1

Arduino Nano ESP32 on COM15

Vídeo
