Arduino Nano ESP32 - Fita LED NeoPixel
A fita NeoPixel é como uma fita de LEDs RGB coloridos, e você pode controlar a cor e o brilho de cada LED por conta própria. Neste guia, vamos descobrir como usar um Arduino Nano ESP32 para controlar a fita LED RGB NeoPixel. Para controlar todos os LEDs da fita NeoPixel, você precisa de apenas um pino no Arduino Nano ESP32.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre a Fita LED RGB NeoPixel
Pinagem
A fita LED RGB NeoPixel tem três pinos:
- Pino GND: precisa ser conectado ao GND (0V)
- Pino VCC: precisa ser conectado ao 5V da fonte de alimentação externa
- Pino Din: é o pino que recebe o sinal de controle. Ele deve ser conectado a um pino do Arduino Nano ESP32.

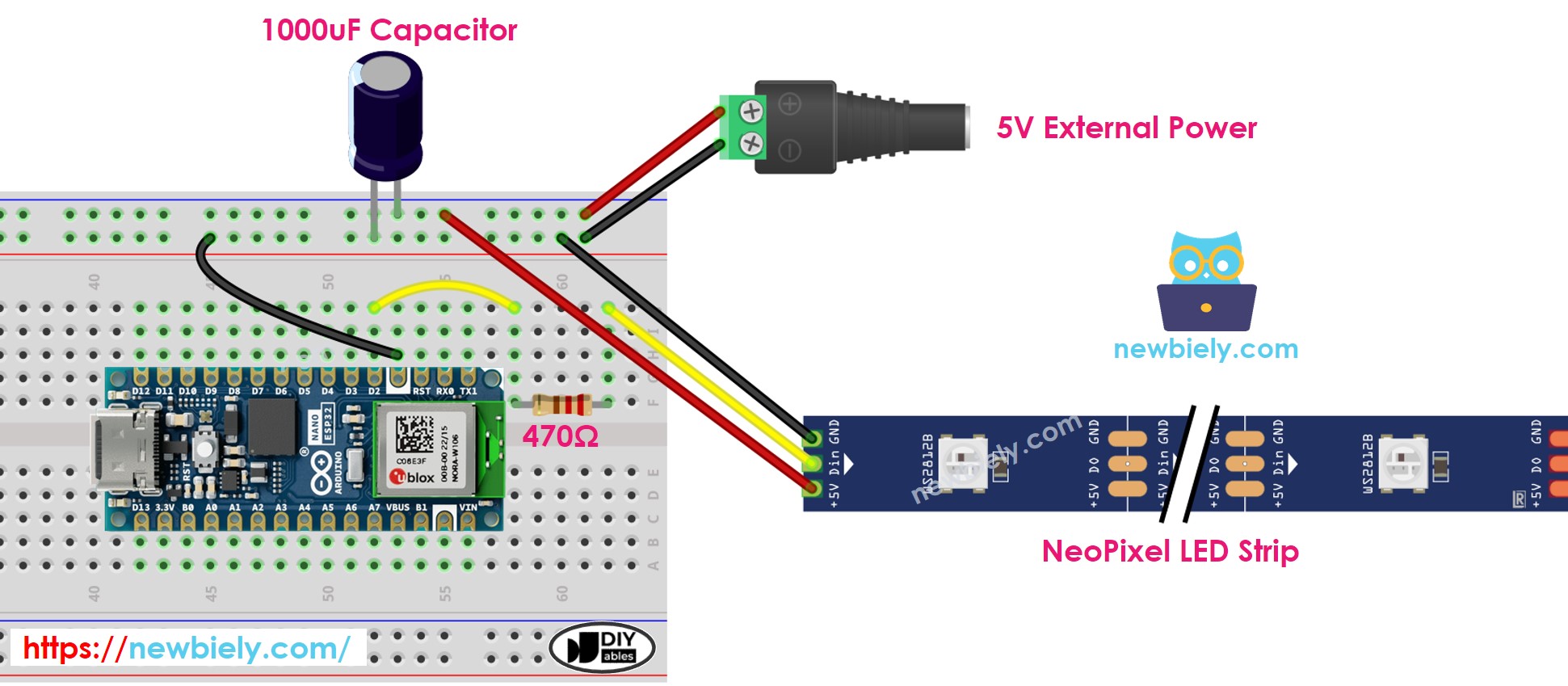

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Como Programar para a Fita LED RGB NeoPixel
- Declare um objeto NeoPixel
#define PIN_NEO_PIXEL D2 // The Arduino Nano ESP32 pin connected to NeoPixel
#define NUM_PIXELS 30 // The number of LEDs (pixels) on NeoPixel
Adafruit_NeoPixel NeoPixel(NUM_PIXELS, PIN_NEO_PIXEL, NEO_GRB + NEO_KHZ800);
- Inicialize o NeoPixel
NeoPixel.begin(); // INITIALIZE NeoPixel strip object (REQUIRED)
- Defina a cor de cada LED individual (chamado de pixel).
NeoPixel.setPixelColor(pixel, NeoPixel.Color(255, 0, 0));
- Defina o brilho de toda a fita.
NeoPixel.setBrightness(200); // a value from 0 to 255
※ Nota:
- NeoPixel.setBrightness() é usado para todos os pixels da fita LED. Para definir o brilho de cada pixel individual, podemos escalar o valor da cor.
- Os valores definidos por NeoPixel.setBrightness() e NeoPixel.setPixelColor() só têm efeito quando NeoPixel.show() é chamado.
Código do Arduino Nano ESP32
O código a seguir realiza as seguintes tarefas:
- Ele muda os pixels sequencialmente para verde, com uma pausa entre cada pixel.
- Ele desliga todos os pixels por dois segundos.
- Ele define todos os pixels como vermelho ao mesmo tempo, mantendo esse estado por 1 segundo.
- Todo esse processo é então repetido indefinidamente.
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-neopixel-led-strip
*/
#include <Adafruit_NeoPixel.h>
#define PIN_NEO_PIXEL D2 // The Arduino Nano ESP32 pin connected to NeoPixel
#define NUM_PIXELS 30 // The number of LEDs (pixels) on NeoPixel LED strip
Adafruit_NeoPixel NeoPixel(NUM_PIXELS, PIN_NEO_PIXEL, NEO_GRB + NEO_KHZ800);
void setup() {
NeoPixel.begin(); // initialize NeoPixel strip object (REQUIRED)
}
void loop() {
NeoPixel.clear(); // set all pixel colors to 'off'. It only takes effect if pixels.show() is called
// turn pixels to green one-by-one with delay between each pixel
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
NeoPixel.setPixelColor(pixel, NeoPixel.Color(0, 255, 0)); // it only takes effect if pixels.show() is called
NeoPixel.show(); // update to the NeoPixel Led Strip
delay(500); // 500ms pause between each pixel
}
// turn off all pixels for two seconds
NeoPixel.clear();
NeoPixel.show(); // update to the NeoPixel Led Strip
delay(2000); // 2 seconds off time
// turn on all pixels to red at the same time for two seconds
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
NeoPixel.setPixelColor(pixel, NeoPixel.Color(255, 0, 0)); // it only takes effect if pixels.show() is called
}
NeoPixel.show(); // update to the NeoPixel Led Strip
delay(1000); // 1 second on time
// turn off all pixels for one seconds
NeoPixel.clear();
NeoPixel.show(); // update to the NeoPixel Led Strip
delay(1000); // 1 second off time
}
Passos Rápidos
Para começar com o Arduino Nano ESP32, siga estes passos:
- Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente para o Arduino Nano ESP32 no Arduino IDE.
- Faça a ligação dos componentes de acordo com o diagrama fornecido.
- Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.
- Abra o Library Manager clicando no ícone Library Manager na barra de navegação esquerda do Arduino IDE
- Pesquise “Adafruit NeoPixel”, depois encontre a biblioteca NeoPixel da Adafruit
- Clique no botão Install para instalar a biblioteca NeoPixel.
- Copie o código acima e abra com o Arduino IDE
- Clique no botão Upload do Arduino IDE para fazer o upload do código para o Arduino Nano ESP32
- Confira o efeito da fita LED
