Arduino Nano ESP32 - AWS IoT
Este tutorial ensina como conectar o Arduino Nano ESP32 ao AWS IoT Core. Em detalhes, vamos aprender:
- Como conectar o Arduino Nano ESP32 ao AWS IoT Core.
- Como programar o Arduino Nano ESP32 para enviar mensagens ao AWS IoT Core.
- Como programar o Arduino Nano ESP32 para receber as mensagens do AWS IoT Core.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Arduino Nano ESP32 e o AWS IoT

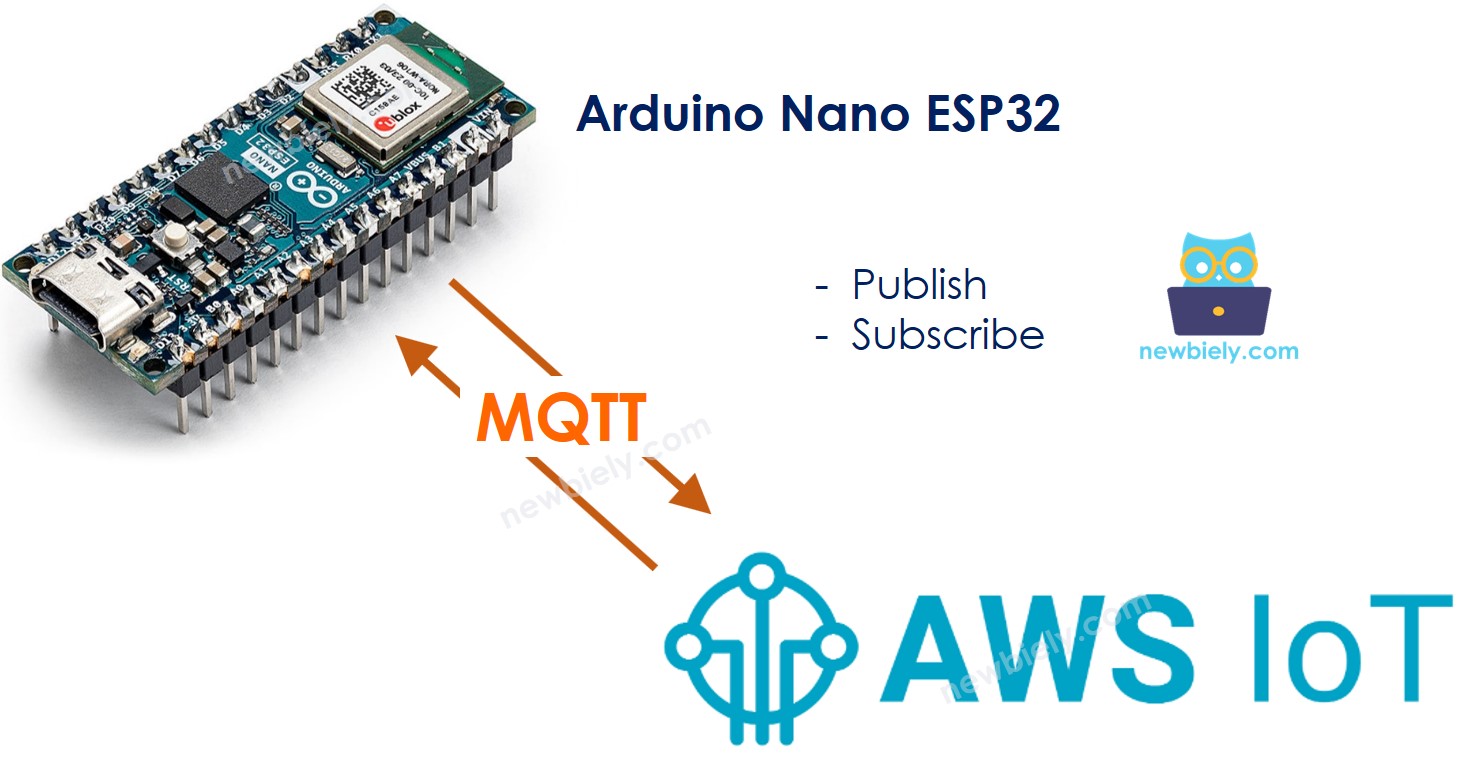

O Arduino Nano ESP32 se conecta ao AWS IoT Core por meio do protocolo MQTT. Isso não é um grande problema, porque as bibliotecas estão disponíveis, o que facilita o uso.
No entanto, não é tão fácil quanto conectar o Arduino Nano ESP32 a um broker MQTT como o Mosquitto instalado no seu PC. Isso acontece porque o AWS IoT Core aplica medidas de segurança de forma rigorosa. É necessário configurar o AWS IoT Core para obter as credenciais de autenticação e a autorização antes de escrever o código do Arduino Nano ESP32. Em resumo, precisamos dar duas etapas principais:
- Etapa 1: Configurar o AWS IoT Core. Depois desta etapa, teremos as credenciais de autenticação, que serão usadas no código do Arduino Nano ESP32.
- Etapa 2: Escrever o código do Arduino Nano ESP32.
Vamos aos detalhes
Configurando o AWS IoT Core para uso com o Arduino Nano ESP32
Os objetivos desta etapa são:
- Criar uma representação do Arduino Nano ESP32 no AWS IoT Core (chamada de Thing).
- Configurar a autorização que dá permissão para o Arduino Nano ESP32 se conectar/publicar/assinar de/para o AWS IoT Core (chamada de Policy).
- Gerar as credenciais da AWS que serão usadas para autenticação (chamadas de Certificates). Depois de criadas, vamos baixar as credenciais e colocá-las no código Arduino ESP32.
A seguir, mostramos como configurar o AWS IoT Core para uso com o Arduino Nano ESP32 por meio do AWS IoT Console. Observe que a interface de usuário pode ser alterada pela AWS ao longo do tempo, mas será semelhante à abaixo:
- Entre no AWS IoT Console
- Crie um Thing navegando até Manage All devices Things
- Clique no botão Create things.
- Selecione Create single things e clique no botão Next.

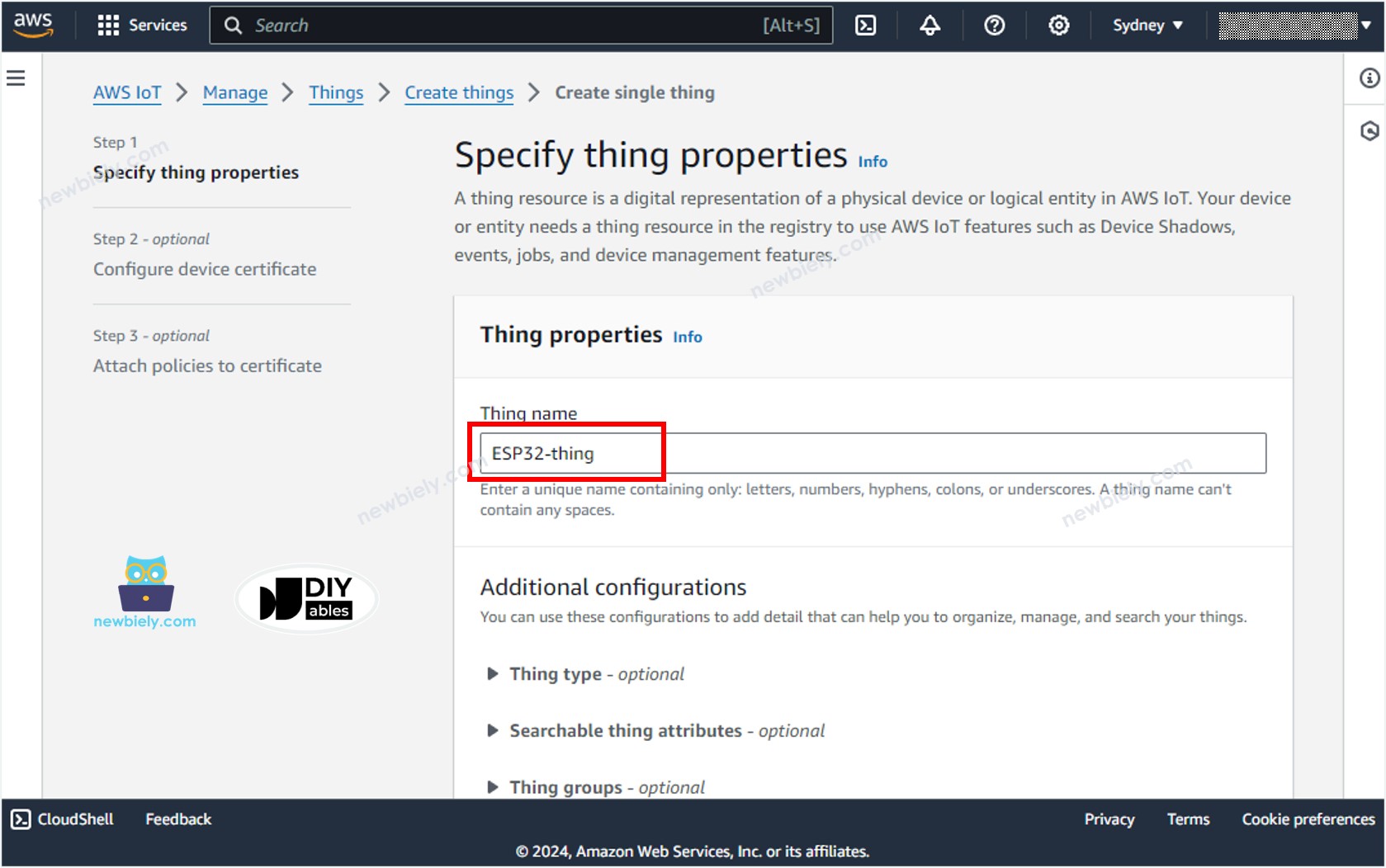

- Especifique o Thing name, por exemplo, ESP32-thing e clique no botão Next na parte inferior da página.
- Gere as credenciais selecionando a opção Auto-generate a new certificate e clique no botão Next.
- Agora, um Certificate é criado e vinculado ao Thing.
- Crie uma policy clicando no botão Create policy.
- Uma nova aba será aberta

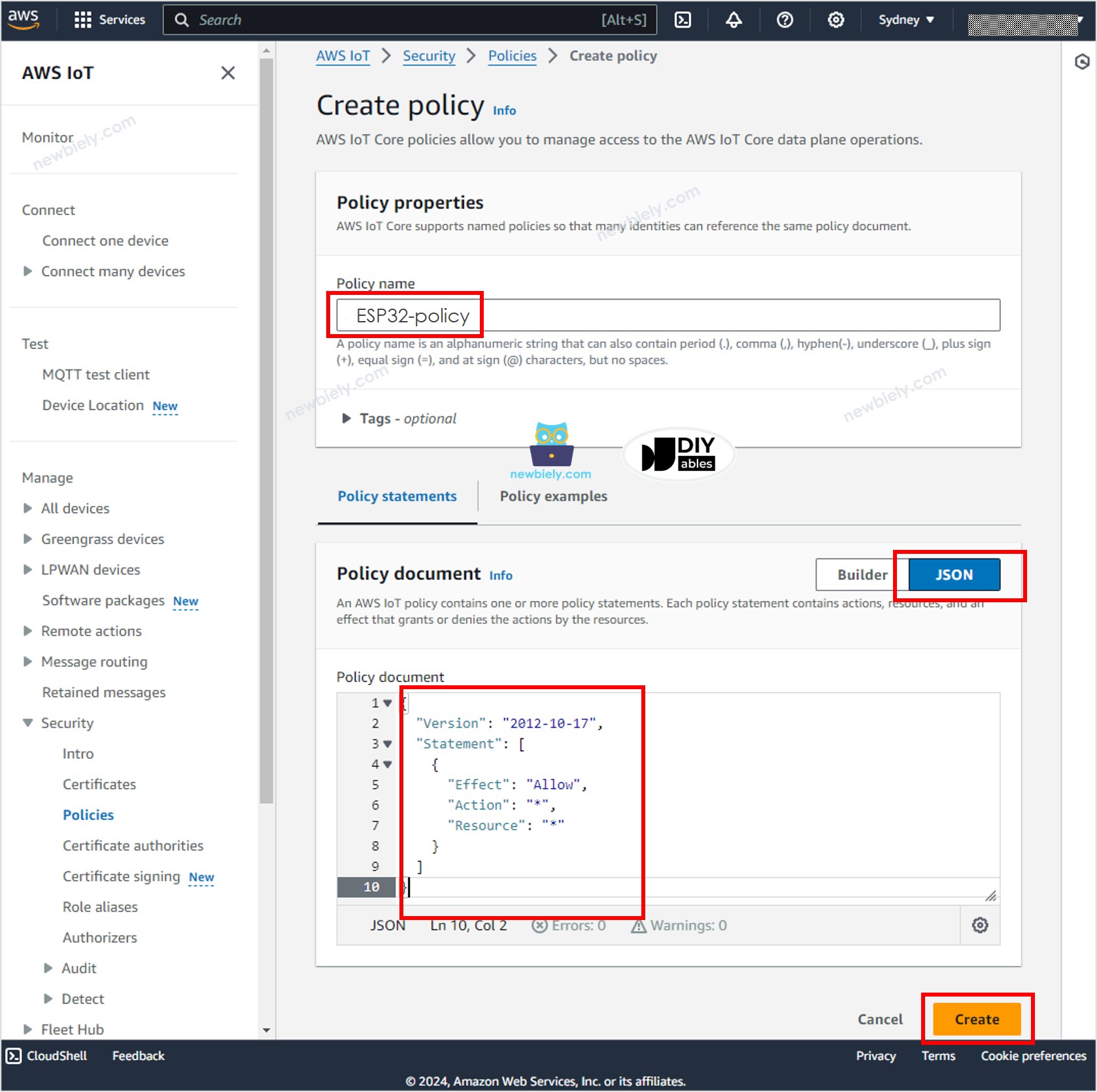

- Especifique o Policy name, por exemplo, ESP32-policy e clique no botão JSON.
- Copie o conteúdo da policy JSON abaixo e cole-o na área Policy document:
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Action": "*",
"Resource": "*"
}
]
}
- Clique no botão Create na parte inferior da página para criar a policy.
- Agora, uma Policy é criada e anexada ao Certificate. Feche essa página e volte para a página do Thing.

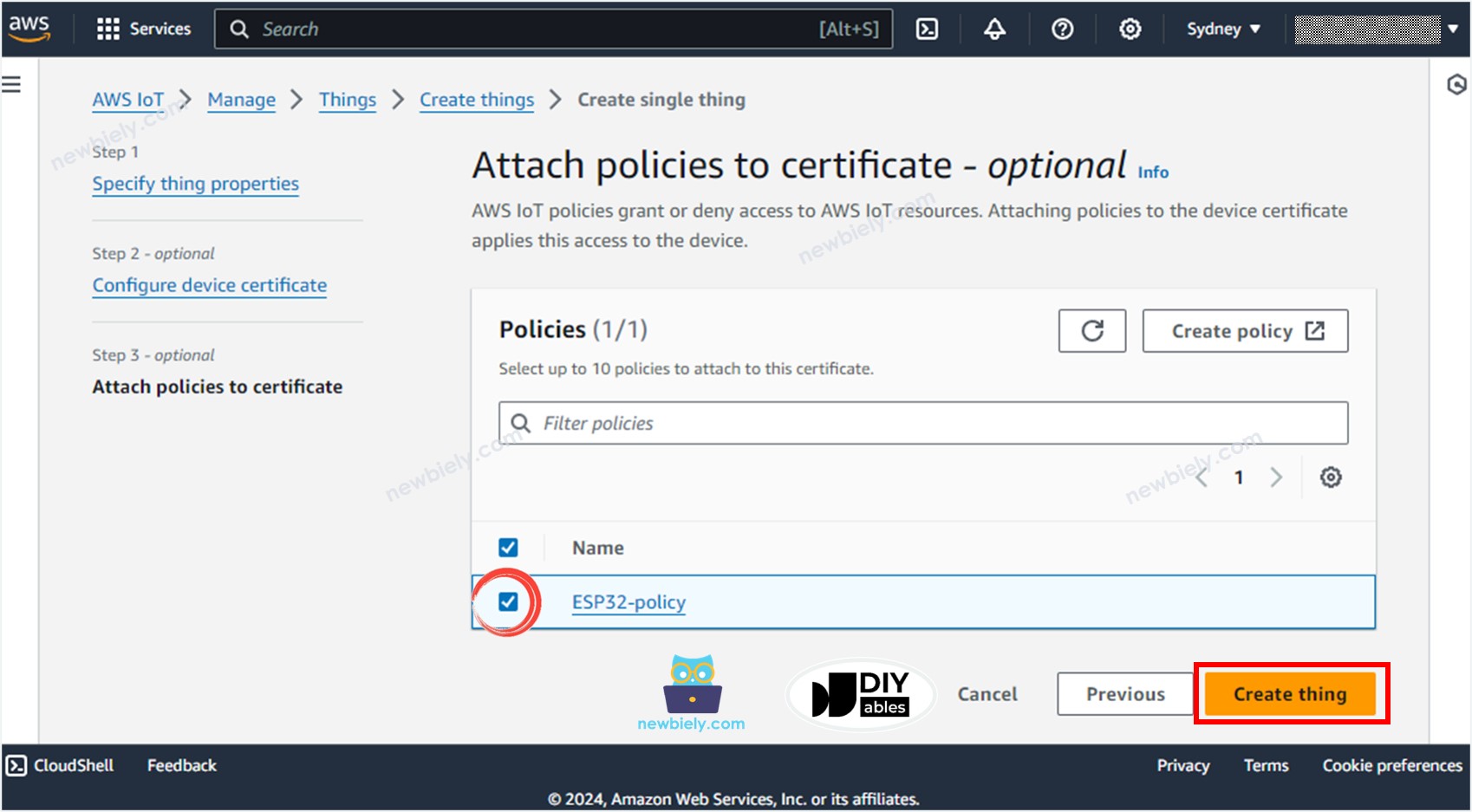

- Marque a ESP32-policy e clique no botão Create thing para criar o Thing.
- Uma janela popup aparece permitindo que você baixe os arquivos de credenciais. Baixe todos os arquivos e guarde-os em um local seguro no seu PC, mantendo-os em sigilo.
- Depois, clique no botão Done.
Entre os arquivos baixados, há três arquivos que serão usados no código do Arduino Nano ESP32 nas próximas etapas:
- xxxxxxxxxx-certificate.pem.crt
- xxxxxxxxxx-private.pem.key
- AmazonRootCA1.pem
Esses arquivos podem ser abertos com qualquer editor de texto, como o Notepad ou o Notepad++.
Escrevendo o código do Arduino Nano ESP32 para se conectar ao AWS IoT Core
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-aws-iot
*/
#include "secrets.h"
#include <WiFiClientSecure.h>
#include <MQTTClient.h>
#include <ArduinoJson.h>
#include "WiFi.h"
// The MQTT topics that this device should publish/subscribe
#define AWS_IOT_PUBLISH_TOPIC "esp32/esp32-to-aws"
#define AWS_IOT_SUBSCRIBE_TOPIC "esp32/aws-to-esp32"
#define PUBLISH_INTERVAL 4000 // 4 seconds
WiFiClientSecure net = WiFiClientSecure();
MQTTClient client = MQTTClient(256);
unsigned long lastPublishTime = 0;
void setup() {
Serial.begin(9600);
// set the ADC attenuation to 11 dB (up to ~3.3V input)
analogSetAttenuation(ADC_11db);
WiFi.mode(WIFI_STA);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.println("Arduino Nano ESP32 connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println();
connectToAWS();
}
void loop() {
client.loop();
if (millis() - lastPublishTime > PUBLISH_INTERVAL) {
sendToAWS();
lastPublishTime = millis();
}
}
void connectToAWS() {
// Configure WiFiClientSecure to use the AWS IoT device credentials
net.setCACert(AWS_CERT_CA);
net.setCertificate(AWS_CERT_CRT);
net.setPrivateKey(AWS_CERT_PRIVATE);
// Connect to the MQTT broker on the AWS endpoint we defined earlier
client.begin(AWS_IOT_ENDPOINT, 8883, net);
// Create a handler for incoming messages
client.onMessage(messageHandler);
Serial.print("Arduino Nano ESP32 connecting to AWS IOT");
while (!client.connect(THINGNAME)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!client.connected()) {
Serial.println("Arduino Nano ESP32 - AWS IoT Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageHandler() function
client.subscribe(AWS_IOT_SUBSCRIBE_TOPIC);
Serial.println("Arduino Nano ESP32 - AWS IoT Connected!");
}
void sendToAWS() {
StaticJsonDocument<200> message;
message["timestamp"] = millis();
message["data"] = analogRead(0); // Or you can read data from other sensors
char messageBuffer[512];
serializeJson(message, messageBuffer); // print to client
client.publish(AWS_IOT_PUBLISH_TOPIC, messageBuffer);
Serial.println("sent:");
Serial.print("- topic: ");
Serial.println(AWS_IOT_PUBLISH_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
void messageHandler(String &topic, String &payload) {
Serial.println("received:");
Serial.println("- topic: " + topic);
Serial.println("- payload:");
Serial.println(payload);
// You can process the incoming data as json object, then control something
/*
StaticJsonDocument<200> doc;
deserializeJson(doc, payload);
const char* message = doc["message"];
*/
}
Passos Rápidos
- Se esta é a primeira vez que você usa o Arduino Nano ESP32, veja como configurar o ambiente para o Arduino Nano ESP32 na Arduino IDE.
- Abra o Library Manager clicando no ícone Library Manager na barra de navegação esquerda da Arduino IDE

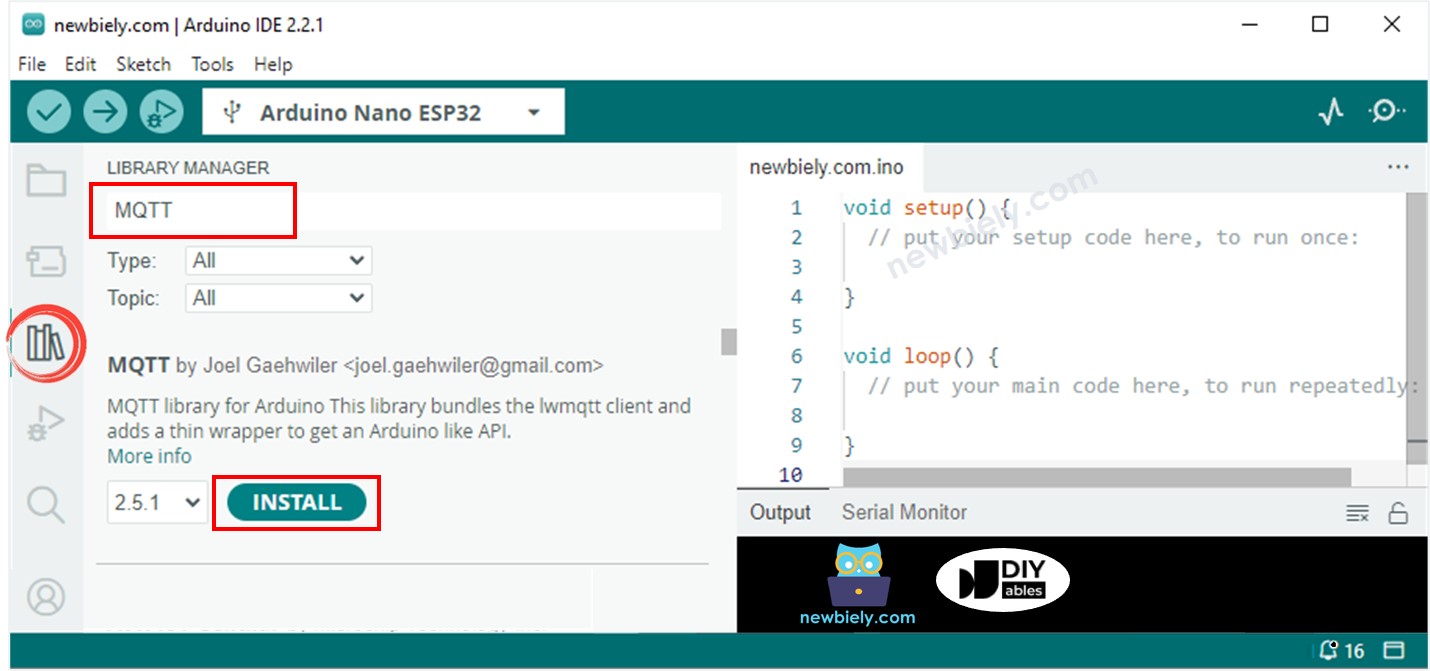

- Digite MQTT na caixa de pesquisa, depois procure a biblioteca MQTT de Joel Gaehwiler.
- Clique no botão Install para instalar a biblioteca MQTT.

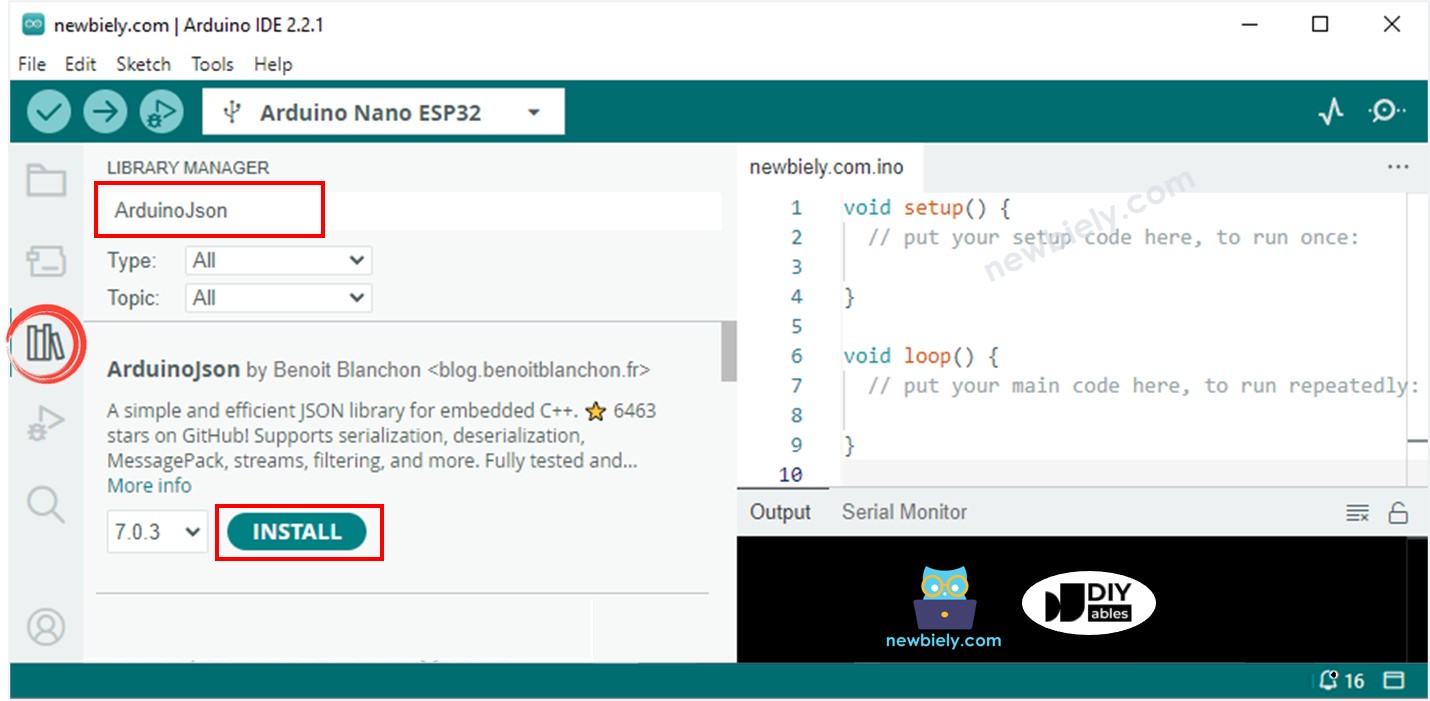

- Digite ArduinoJson na caixa de pesquisa, depois procure a biblioteca ArduinoJson de Benoit Blanchon.
- Clique no botão Install para instalar a biblioteca ArduinoJson.
- Copie o código acima e cole-o na Arduino IDE.
- Crie o arquivo secrets.h na Arduino IDE da seguinte forma:
- Clique no botão logo abaixo do ícone do serial monitor e escolha New Tab, ou use as teclas Ctrl+Shift+N.
- Dê ao arquivo o nome secrets.h e clique no botão OK
- Copie o código abaixo e cole-o no arquivo secrets.h criado.
- Atualize as seguintes informações no secrets.h
- O WIFI_SSID e o WIFI_PASSWORD da sua rede WiFi
- O AWS_CERT_CA, o AWS_CERT_CRT e o AWS_CERT_PRIVATE. Essas informações estão nos arquivos que você baixou na etapa anterior.
- O AWS_IOT_ENDPOINT. Essa informação pode ser encontrada no AWS IoT Console navegando até Setting, como na imagem abaixo:
- Compile e envie o código para a placa Arduino Nano ESP32 clicando no botão Upload na Arduino IDE
#include <pgmspace.h>
#define SECRET
#define THINGNAME "ESP32-thing"
const char WIFI_SSID[] = "";
const char WIFI_PASSWORD[] = "";
const char AWS_IOT_ENDPOINT[] = "xxxxx.amazonaws.com";
// Amazon Root CA 1
static const char AWS_CERT_CA[] PROGMEM = R"EOF(
-----BEGIN CERTIFICATE-----
-----END CERTIFICATE-----
)EOF";
// Device Certificate
static const char AWS_CERT_CRT[] PROGMEM = R"KEY(
-----BEGIN CERTIFICATE-----
-----END CERTIFICATE-----
)KEY";
// Device Private Key
static const char AWS_CERT_PRIVATE[] PROGMEM = R"KEY(
-----BEGIN RSA PRIVATE KEY-----
-----END RSA PRIVATE KEY-----
)KEY";
Enviando dados do Arduino Nano ESP32 para o AWS IoT
O código Arduino Nano ESP32 acima lê dados periodicamente de um pino analógico e os envia ao AWS IoT a cada 4 segundos. Se você abrir o Serial Monitor na Arduino IDE, verá o log como abaixo:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Arduino Nano ESP32 connecting to AWS IOT.
Arduino Nano ESP32 - AWS IoT Connected!
sent:
- topic: esp32/esp32-to-aws
- payload:{"timestamp":12743,"data":0}
sent:
- topic: esp32/esp32-to-aws
- payload:{"timestamp":16745,"data":130}
Para verificar se os dados foram recebidos pelo AWS IoT ou não, siga estes passos:

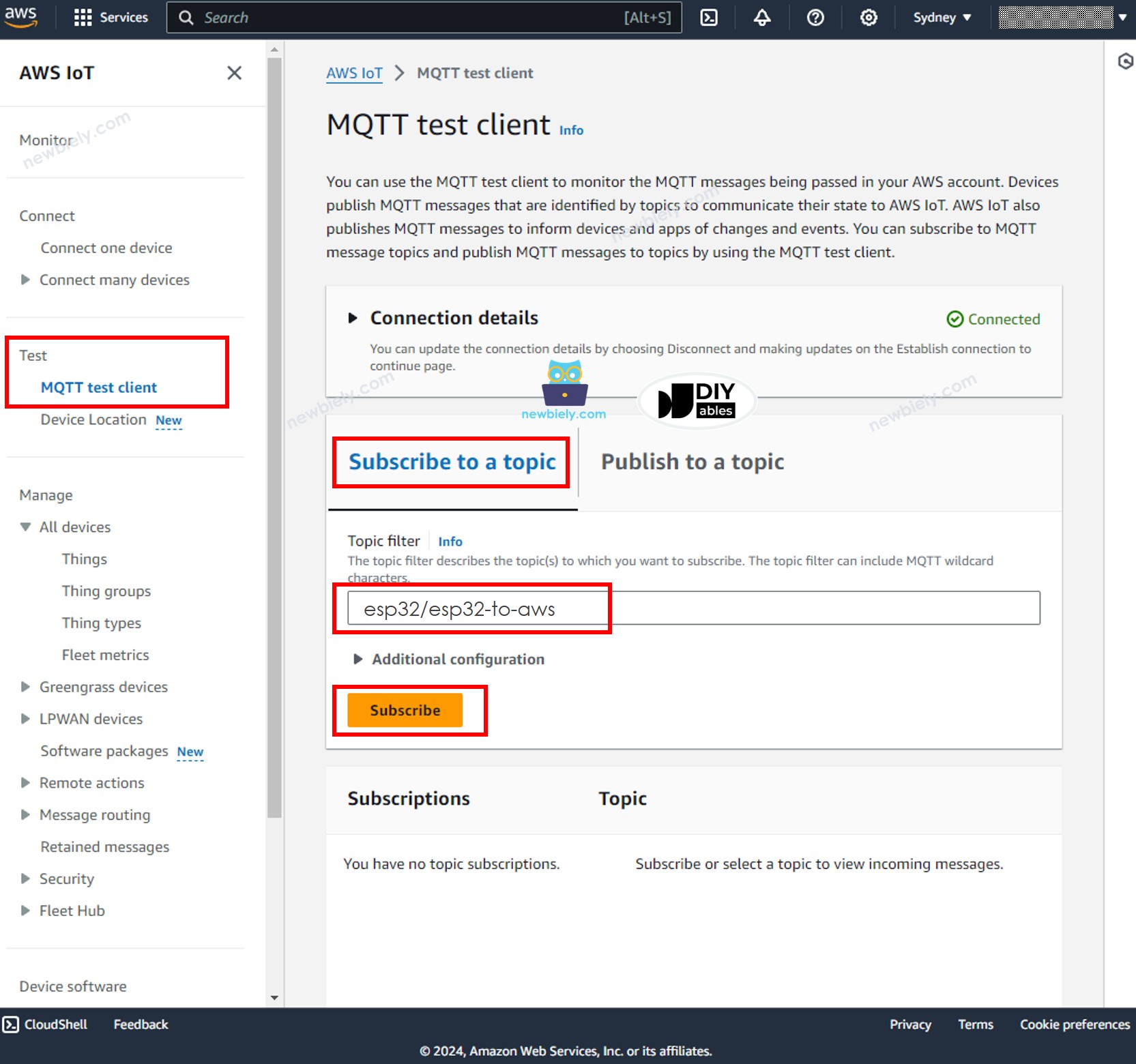

- No AWS IoT Console, navegue até Test MQTT Test Client
- Clique no botão Subcribe to a topic.
- Digite esp32/esp32-to-aws no Topic filter. Você pode alterar o tópico, mas ele DEVE corresponder ao tópico no código do Arduino Nano ESP32.
- Clique no botão Subcribe.
- Você poderá ver os dados enviados pelo Arduino Nano ESP32 no AWS IoT Console.
Enviando dados do AWS IoT para o Arduino Nano ESP32
Você pode enviar dados do AWS IoT Console para o Arduino Nano ESP32 seguindo estes passos:
- Na Arduino IDE, abra o Serial Monitor

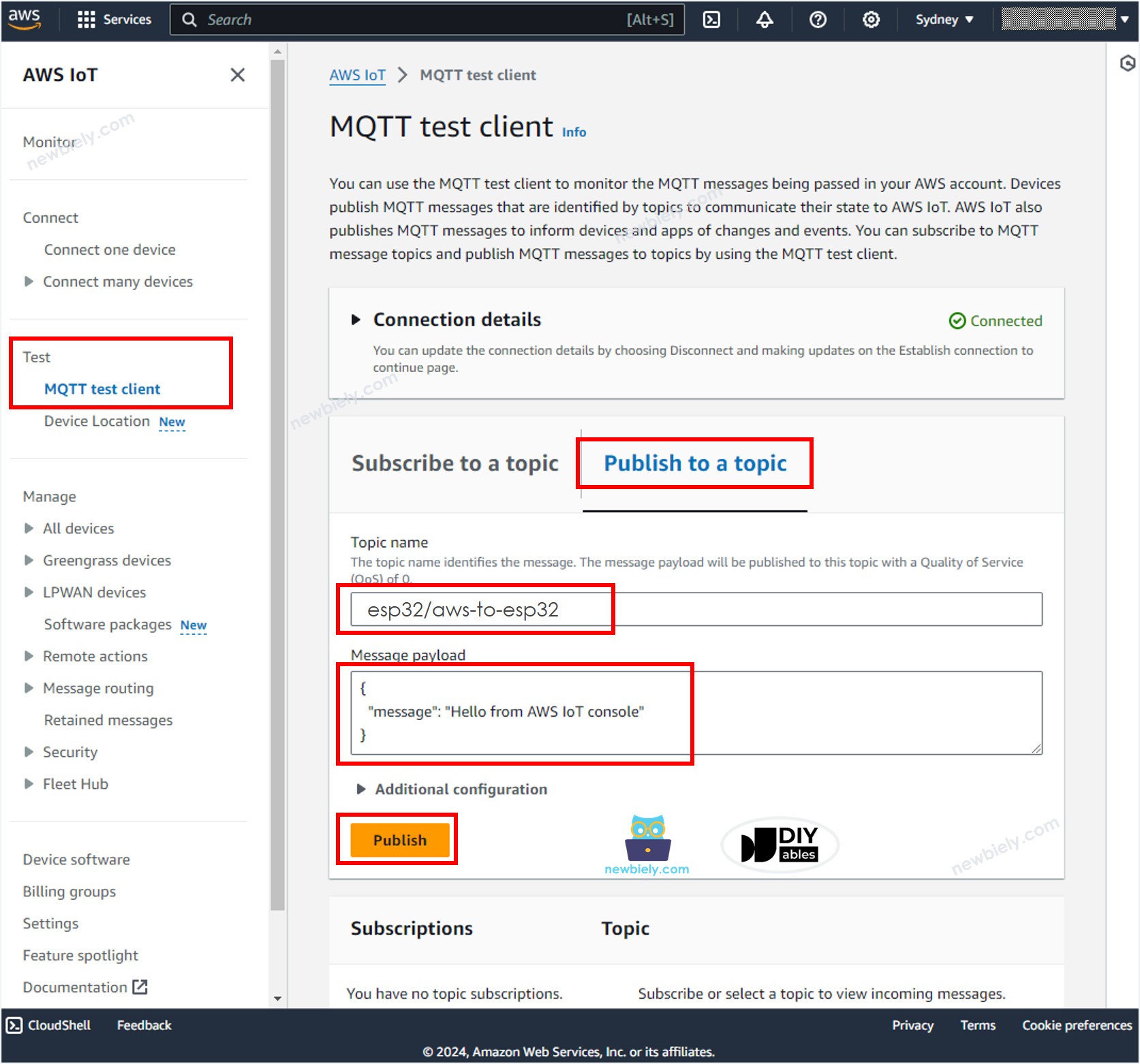

- No AWS IoT Console, navegue até Test MQTT Test Client
- Clique no botão Publish to a topic.
- Digite esp32/aws-to-esp32 no Topic name. Você pode alterar o tópico, mas ele DEVE corresponder ao tópico no código do Arduino Nano ESP32.
- Opcionalmente, você pode alterar o payload da mensagem, ou apenas mantê-lo como padrão.
- Clique no botão Publish.
- Confira o Serial Monitor na Arduino IDE, você verá a mensagem enviada pelo AWS IoT Console.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
received:
- topic: esp32/aws-to-esp32
- payload:
{
"message": "Hello from AWS IoT console"
}
Faça mais com a AWS
Agora você consegue enviar dados do Arduino Nano ESP32 para o AWS IoT Core e vice-versa. Então, você pode configurar uma IoTRule para conectar o Arduino Nano ESP32 a outros serviços da AWS, como Lambda, DynamoDB, Amplify, RDS...
