Arduino Nano ESP32 Controle de Pinos Digitais Web com a Biblioteca DIYables ESP32 WebApps
Visão Geral
Este tutorial aborda a classe DIYablesWebDigitalPinsPage da Biblioteca DIYables ESP32 WebApps. A página apresenta cada pino registrado como um botão no navegador. Os pinos de saída podem ser alternados; os pinos de entrada exibem o estado atual. A configuração dos pinos é feita inteiramente no sketch — o navegador reflete o modo que o sketch definir.
O Que Este Tutorial Aborda
- Habilitar pinos individuais como WEB_PIN_OUTPUT ou WEB_PIN_INPUT
- Ler as mudanças de estado das saídas feitas no navegador por meio de um callback
- Fornecer ao navegador os valores dos pinos de entrada por meio de um callback de leitura
- Enviar atualizações de estado do sketch para os navegadores conectados
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Passos
Siga estas instruções passo a passo:
- Se esta for a primeira vez que você usa o Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente de desenvolvimento do Arduino Nano ESP32.
- Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa apropriada (por exemplo, Arduino Nano ESP32) e a porta COM.
- Vá até o ícone Libraries na barra à esquerda da Arduino IDE.
- Pesquise por "DIYables ESP32 WebApps" e encontre a DIYables ESP32 WebApps Library, de DIYables
- Clique no botão Install para instalar a biblioteca.
- Search for DIYables ESP32 WebApps created by DIYables and click the Install button.
1
void setup() {
- Será solicitado que você instale algumas outras dependências da biblioteca
- Clique no botão Install All para instalar todas as dependências da biblioteca.
- Na Arduino IDE, vá até File Examples DIYables ESP32 WebApps WebDigitalPins, ou copie o código acima e cole-o no editor da Arduino IDE
/*
* DIYables WebApp Library - Web Digital Pins Example
*
* This example demonstrates the Web Digital Pins feature with automatic command handling:
* - Control output pins 0-13 via web interface
* - Monitor input pins 0-13 in real-time
* - Individual pin ON/OFF control for outputs
* - Real-time pin status feedback for inputs
* - Bulk operations (All ON, All OFF, Toggle All) for outputs
*
* Hardware: ESP32 Boards
*
* Setup:
* 1. Update WiFi credentials below
* 2. Upload the sketch to your Arduino
* 3. Open Serial Monitor to see the IP address
* 4. Navigate to http://[IP_ADDRESS]/webdigitalpins
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances using platform abstraction
ESP32ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
DIYablesWebDigitalPinsPage webDigitalPinsPage;
// Array to store the state of each digital pin (0-13). Index corresponds to pin number.
int pinStates[16] = { 0 }; // Initialize all states to LOW (0)
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("DIYables ESP32 WebApp - Web Digital Pins Example");
// Add home and digital pins pages
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webDigitalPinsPage);
// Optional: Add 404 page for better user experience
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Pin Configuration Examples:
// Method 1: Enable specific pins individually for output control
webDigitalPinsPage.enablePin(0, WEB_PIN_OUTPUT); // Enable pin 0 (TX - use with caution)
webDigitalPinsPage.enablePin(1, WEB_PIN_OUTPUT); // Enable pin 1 (RX - use with caution)
webDigitalPinsPage.enablePin(2, WEB_PIN_OUTPUT);
webDigitalPinsPage.enablePin(3, WEB_PIN_OUTPUT);
webDigitalPinsPage.enablePin(4, WEB_PIN_OUTPUT);
//webDigitalPinsPage.enablePin(5, WEB_PIN_OUTPUT); // Comment/uncomment to disable/enable
//webDigitalPinsPage.enablePin(6, WEB_PIN_OUTPUT); // Comment/uncomment to disable/enable
webDigitalPinsPage.enablePin(13, WEB_PIN_OUTPUT); // Enable pin 13 (built-in LED)
// Method 2: Enable pins for input monitoring
webDigitalPinsPage.enablePin(8, WEB_PIN_INPUT);
webDigitalPinsPage.enablePin(9, WEB_PIN_INPUT);
//webDigitalPinsPage.enablePin(10, WEB_PIN_INPUT); // Comment/uncomment to disable/enable
//webDigitalPinsPage.enablePin(11, WEB_PIN_INPUT); // Comment/uncomment to disable/enable
// Method 3: Enable all pins at once (uncomment to use)
// for (int pin = 0; pin <= 13; pin++) {
// webDigitalPinsPage.enablePin(pin, WEB_PIN_OUTPUT); // or WEB_PIN_INPUT as needed
// }
// Method 4: Enable pins in a range using for loop (uncomment to use)
// for (int pin = 7; pin <= 11; pin++) {
// webDigitalPinsPage.enablePin(pin, WEB_PIN_OUTPUT); // or WEB_PIN_INPUT as needed
// }
// Initialize enabled pins
int outputPins[] = { 0, 1, 2, 3, 4, 13 }; // Note: Pins 0,1 are TX/RX - use with caution
for (int i = 0; i < 6; i++) {
int pin = outputPins[i];
pinMode(pin, OUTPUT);
digitalWrite(pin, LOW);
pinStates[pin] = LOW;
}
int inputPins[] = { 8, 9 };
for (int i = 0; i < 2; i++) {
int pin = inputPins[i];
pinMode(pin, INPUT); // Use INPUT_PULLUP if needed
pinStates[pin] = digitalRead(pin);
}
// Start the WebApp server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to start WebApp server!");
delay(1000);
}
}
// Return the current state to display on Web App
webDigitalPinsPage.onPinRead([](int pin) {
return pinStates[pin]; // Return the current state of the pin
// You can implement custom read logic here if needed
});
// Handle the control request from Web App (for output pins)
webDigitalPinsPage.onPinWrite([](int pin, int state) {
digitalWrite(pin, state);
pinStates[pin] = state;
// You can implement custom control logic here if needed
});
// Handle pin mode change requests (optional)
webDigitalPinsPage.onPinModeChange([](int pin, int mode) {
if (mode == WEB_PIN_OUTPUT) {
pinMode(pin, OUTPUT);
digitalWrite(pin, LOW);
pinStates[pin] = LOW;
} else if (mode == WEB_PIN_INPUT) {
pinMode(pin, INPUT); // or INPUT_PULLUP as needed
pinStates[pin] = digitalRead(pin);
}
// You can implement custom mode change logic here if needed
});
}
void loop() {
// Handle WebApp server communications
webAppsServer.loop();
// Monitor input pins for real-time updates
static unsigned long lastInputCheck = 0;
if (millis() - lastInputCheck > 100) { // Check every 100ms
lastInputCheck = millis();
// Check input pins for changes and send real-time updates
int inputPins[] = { 8, 9 };
for (int i = 0; i < 2; i++) {
int pin = inputPins[i];
int currentState = digitalRead(pin);
if (currentState != pinStates[pin]) {
pinStates[pin] = currentState;
// Send real-time update to web clients
webDigitalPinsPage.updatePinState(pin, currentState);
}
}
}
// Add your main application code here
delay(10);
}
- Atualize as credenciais do WiFi no sketch:
const char WIFI_SSID[] = "YOUR_WIFI_NETWORK";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Clique no botão Upload na Arduino IDE para fazer o upload do código para o Arduino Nano ESP32
- Abra o Serial Monitor
- A saída do Serial Monitor deve ser parecida com esta:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
DIYables WebApp - Web Digital Pins Example
INFO: Added app /
INFO: Added app /web-digital-pins
DEBUG: Enabling pin 0 with mode OUTPUT
DEBUG: Enabling pin 1 with mode OUTPUT
DEBUG: Enabling pin 2 with mode OUTPUT
DEBUG: Enabling pin 3 with mode OUTPUT
DEBUG: Enabling pin 4 with mode OUTPUT
DEBUG: Enabling pin 13 with mode OUTPUT
DEBUG: Enabling pin 8 with mode INPUT
DEBUG: Enabling pin 9 with mode INPUT
DIYables WebApp Library
Platform: Arduino Nano ESP32
Network connected!
IP address: 192.168.0.2
HTTP server started on port 80
Configuring WebSocket server callbacks...
WebSocket server started on port 81
WebSocket URL: ws://192.168.0.2:81
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
Web Interface: http://192.168.0.2
WebSocket: ws://192.168.0.2:81
Available Applications:
Home Page: http://192.168.0.2/
Digital Pins: http://192.168.0.2/web-digital-pins
==========================================
- Se nada aparecer, pressione o botão de reset da placa.
- Digite o endereço IP do Serial Monitor em um navegador na mesma rede.
- Exemplo: http://192.168.0.2

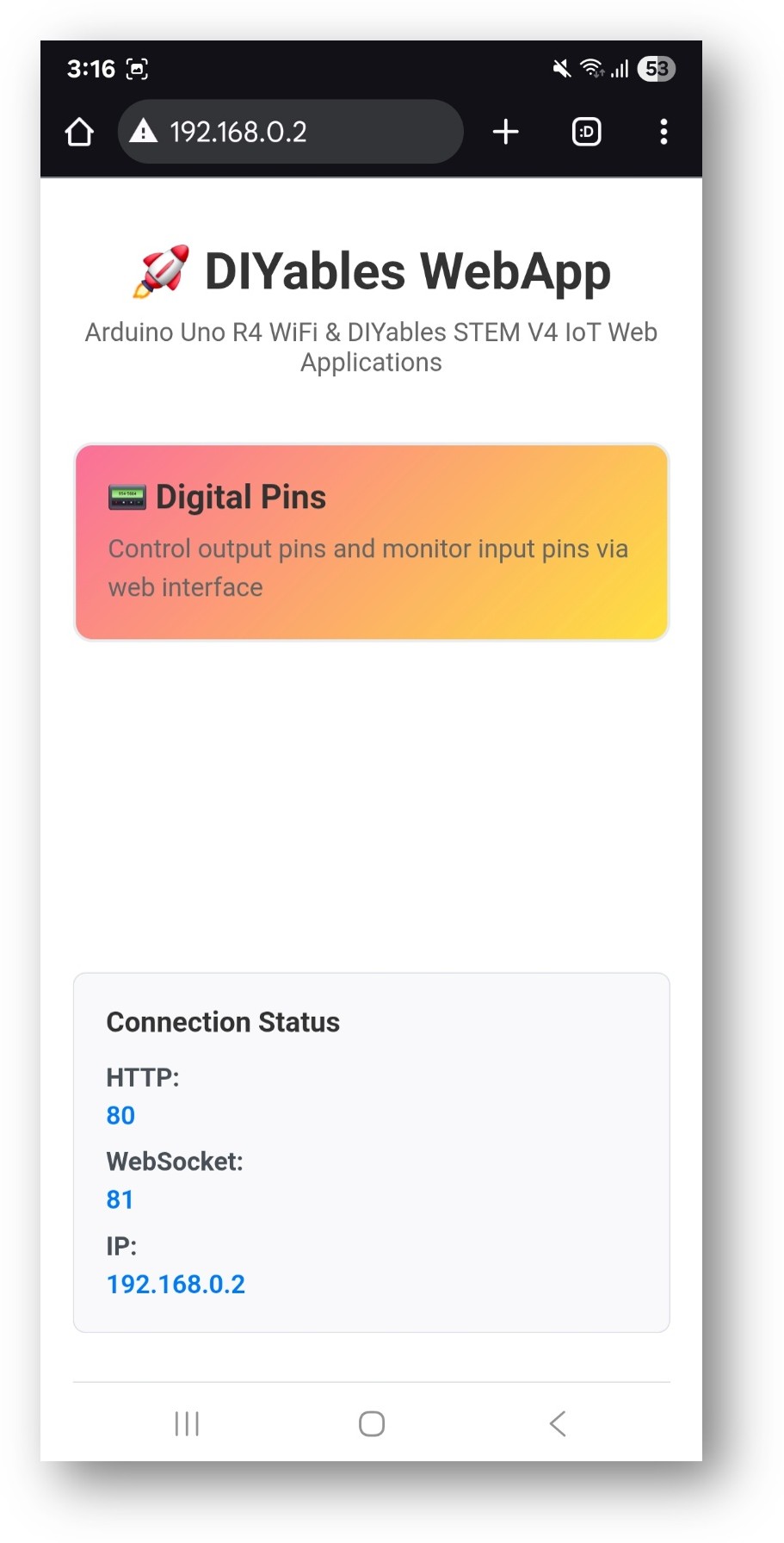

- A página inicial exibe um card para o aplicativo de pinos digitais:

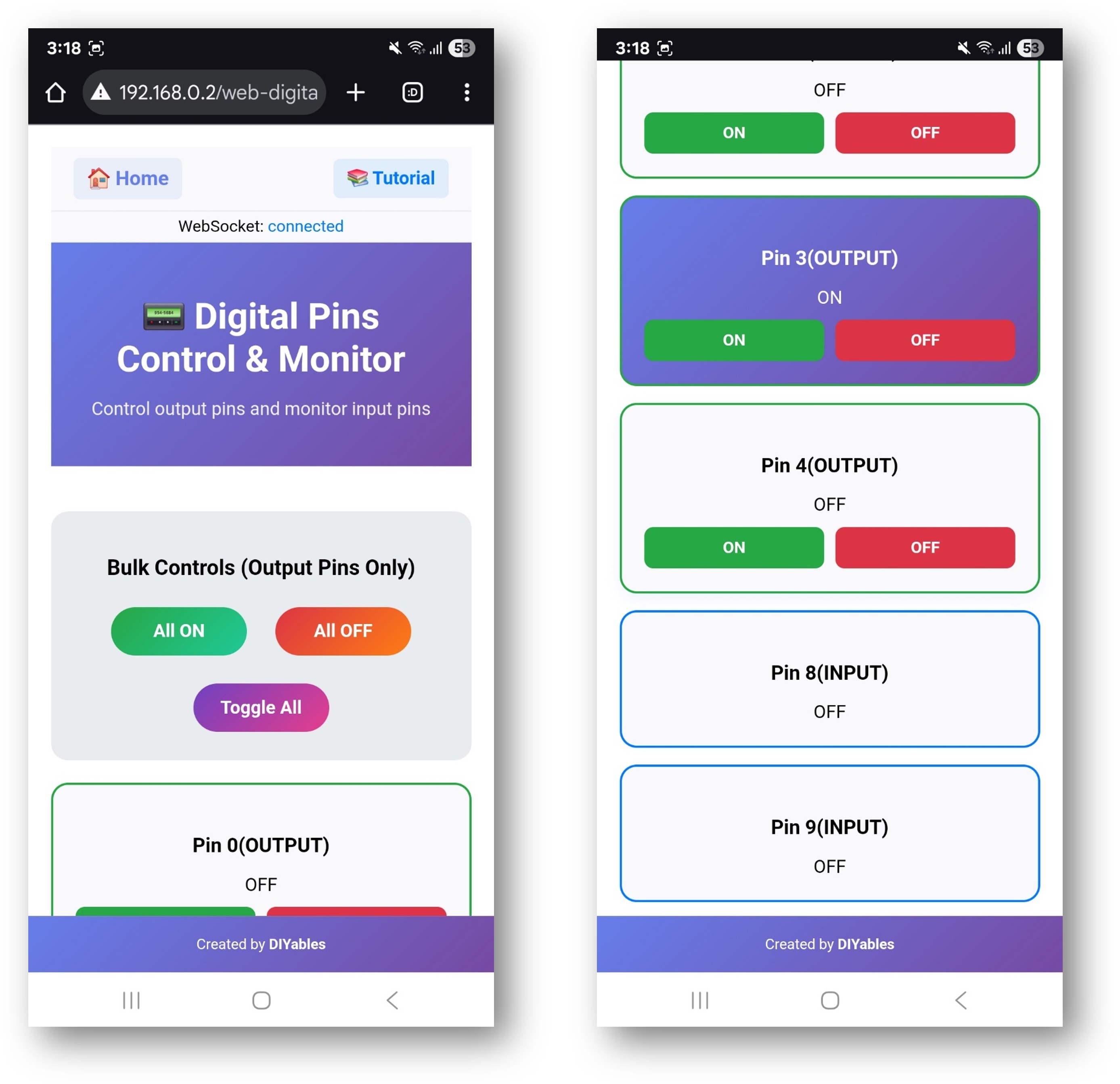

- Selecione o card Digital Pins para abrir a página de controle dos pinos:
- A página também pode ser acessada diretamente em http://192.168.0.2/web-digital-pins.
- Alterne os pinos de saída clicando nos botões correspondentes. O pino 13 (LED integrado) deve responder imediatamente.
Métodos de Configuração dos Pinos
Os pinos devem ser registrados antes de webAppsServer.begin(). Três padrões são suportados:
Habilitando Pinos Individuais
webDigitalPinsPage.enablePin(2, WEB_PIN_OUTPUT); // Pin 2 as output
webDigitalPinsPage.enablePin(3, WEB_PIN_OUTPUT); // Pin 3 as output
webDigitalPinsPage.enablePin(4, WEB_PIN_INPUT); // Pin 4 as input
Habilitando uma Faixa de Pinos de Saída
// Registers pins 2 through 13 as outputs
webDigitalPinsPage.enableOutputPins(2, 13);
Habilitando Todos os Pinos
// Registers all pins 0-13 (use with care for pins 0 and 1 — UART)
webDigitalPinsPage.enableAllPins();
Callbacks
Callback de Escrita (Pinos de Saída)
Chamado quando o navegador alterna um pino de saída:
webDigitalPinsPage.onPinWrite([](int pin, int state) {
digitalWrite(pin, state);
Serial.println("Pin " + String(pin) + " set to " + String(state));
});
Callback de Leitura (Pinos de Entrada)
Chamado quando o navegador solicita o estado atual de um pino de entrada:
webDigitalPinsPage.onPinRead([](int pin) -> int {
return digitalRead(pin);
});
Enviando o Estado a Partir do Sketch
Quando uma entrada muda de estado fora de uma solicitação do navegador, envie a atualização manualmente:
void loop() {
webAppsServer.loop();
int currentState = digitalRead(buttonPin);
if (currentState != lastButtonState) {
lastButtonState = currentState;
webDigitalPinsPage.updatePinState(buttonPin, currentState);
}
}
Controles da Interface Web
- Botão do pino: Clique para alternar um pino de saída entre HIGH e LOW. Verde indica HIGH; vermelho indica LOW.
- All ON: Define todos os pinos de saída registrados como HIGH.
- All OFF: Define todos os pinos de saída registrados como LOW.
- Toggle All: Inverte o estado atual de todos os pinos de saída.
Os pinos de entrada exibem o estado atual sem um botão de alternância — o navegador os atualiza periodicamente via WebSocket.
Solução de Problemas
O estado do pino não muda ao clicar
- Verifique se o callback onPinWrite está registrado antes de webAppsServer.begin()
- Confirme se o pino está registrado com WEB_PIN_OUTPUT
- Verifique no Serial Monitor as mensagens WebSocket recebidas
O pino de entrada mostra o estado errado
- Confirme se o callback onPinRead está registrado
- Adicione um resistor de pull-up ou pull-down para evitar entradas flutuantes
- Verifique se digitalRead() retorna o valor esperado no callback
Página não acessível
- Verifique o endereço IP impresso no Serial Monitor
- Certifique-se de que a porta 80 esteja aberta na rede
- A placa e o dispositivo do navegador devem estar na mesma rede WiFi de 2,4 GHz
