Arduino Nano ESP32 - DHT11

Este tutorial explica como usar o Arduino Nano ESP32 para ler os valores de temperatura e umidade do sensor DHT11 e imprimi-los no Serial Monitor. O tutorial traz instruções tanto para o sensor DHT11 quanto para o módulo DHT11.

Hardware Necessário

1	×	Arduino Nano ESP32
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	DHT11 Módulo Sensor de Temperatura e Umidade
1	×	(Alternativa) DHT11 Sensor
1	×	10 kΩ Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano ESP32

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Sensor de Temperatura e Umidade DHT11

	DHT11
A faixa de umidade	20% a 80%
A precisão da umidade	5%
A faixa de temperatura	0°C a 50°C
A precisão da temperatura	± 2°C
A taxa de leitura	1Hz (uma vez por segundo)
Tensão de Operação	3 a 5V

Pinagem do DHT11

O DHT11 tem duas formas: sensor puro e módulo:

O sensor DHT11 tem 4 pinos:

Pino GND: conecte este pino ao GND (0V)
Pino VCC: conecte este pino ao VCC (3.3V ou 5V)
Pino DATA: o pino usado para a comunicação entre o sensor e o Arduino Nano ESP32
Pino NC: Não conectado

Recomendamos fortemente o uso do módulo DHT11. Os módulos têm um resistor embutido e apenas três pinos: VCC, GND e DATA (ou, alternativamente: +, - e OUT).

Diagrama de Ligação entre o DHT11 e o Arduino Nano ESP32

A ligação ao Arduino Nano ESP32 é a mesma para os dois sensores. Na forma original, é necessário um resistor de 5K a 10K Ohms para manter a linha de dados em nível alto e permitir a comunicação entre o sensor e o Arduino Nano ESP32

Arduino Nano ESP32 - Ligação do Sensor DHT11

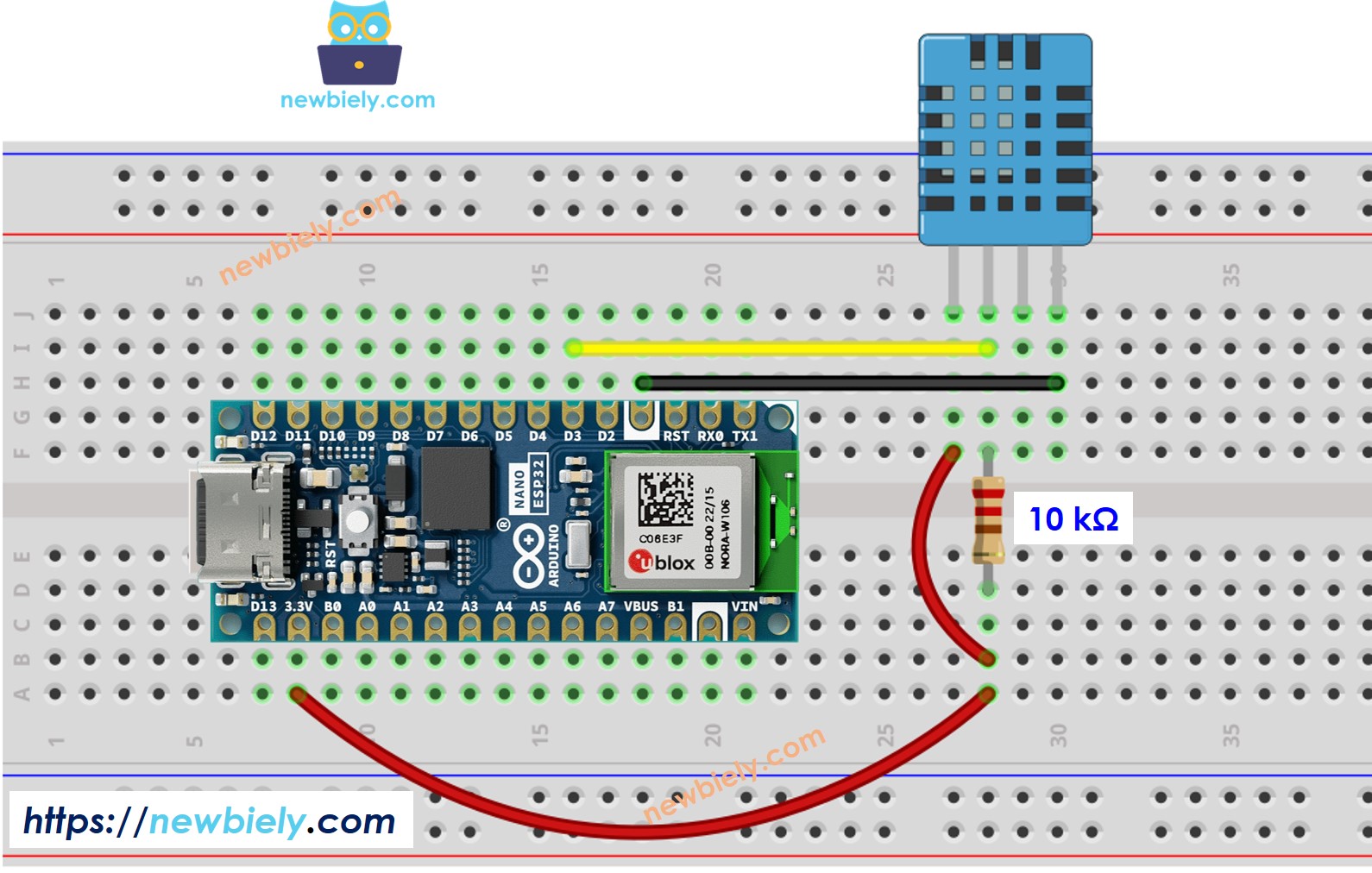

Diagrama de Ligação do Sensor de Temperatura e Umidade DHT11 com Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 - Ligação do Módulo DHT11

A maioria dos módulos sensores DHT11 tem um resistor embutido, então você não precisa adicioná-lo. Isso nos poupa um pouco de trabalho de ligação ou de solda.

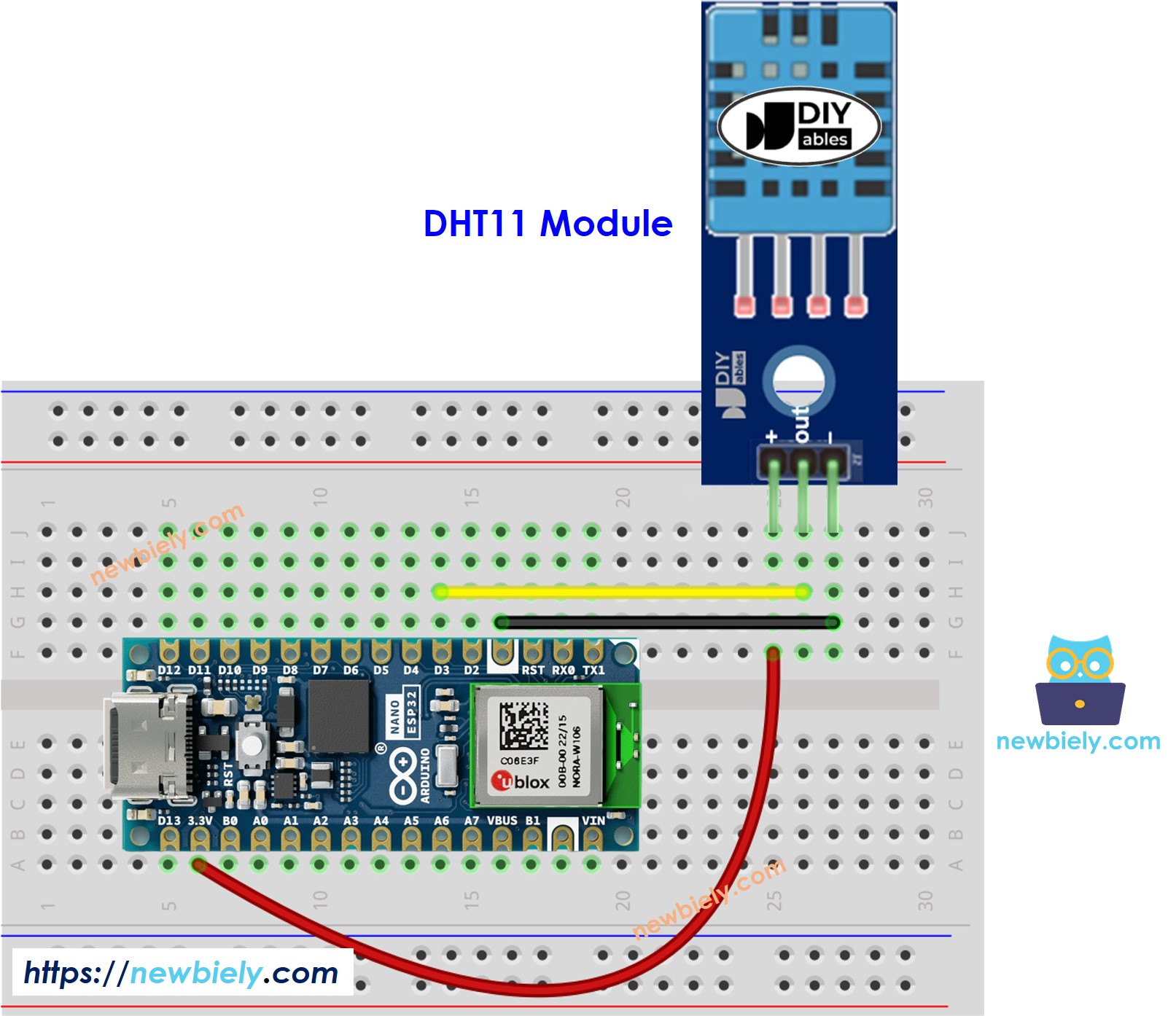

Diagrama de Ligação do Módulo de Temperatura e Umidade DHT11 com Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Código Arduino Nano ESP32 - DHT11

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-dht11 */ #include <DHT.h> #define DHT11_PIN D3 // The Arduino Nano ESP32 pin D31 connected to DHT11 sensor DHT dht11(DHT11_PIN, DHT11); void setup() { Serial.begin(9600); dht11.begin(); // initialize the DHT11 sensor } void loop() { // read humidity float humi = dht11.readHumidity(); // read temperature in Celsius float temperature_C = dht11.readTemperature(); // read temperature in Fahrenheit float temperature_F = dht11.readTemperature(true); // check whether the reading is successful or not if ( isnan(temperature_C) || isnan(temperature_F) || isnan(humi)) { Serial.println("Failed to read from DHT11 sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Passos Rápidos

Para começar com o Arduino Nano ESP32, siga estes passos:

Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente do Arduino Nano ESP32 no Arduino IDE.
Ligue os componentes de acordo com o diagrama fornecido.
Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.
Abra o Library Manager clicando no ícone Library Manager na barra de navegação esquerda do Arduino IDE
Digite “DHT” na caixa de busca e procure a biblioteca DHT sensor library da Adafruit
Instale a biblioteca clicando no botão Install.

Biblioteca DHT sensor do Arduino Nano ESP32

Uma janela aparece pedindo para instalar as dependências da biblioteca
Instale todas as dependências da biblioteca clicando no botão Install All.

Biblioteca Adafruit Unified sensor do Arduino Nano ESP32

Copie um dos códigos acima e abra com o Arduino IDE
Compile e faça o upload do código para a placa Arduino Nano ESP32 clicando no botão Upload do Arduino IDE
Deixe o sensor mais frio ou mais quente. Por exemplo, colocando o sensor perto de uma xícara de café quente
Veja o resultado no Serial Monitor. Ele se parece com o abaixo:.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')

New Line

9600 baud

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Ln 11, Col 1

Arduino Nano ESP32 on COM15

Vídeo
