Arduino Nano ESP32 - Proteja Seus Pertences: Detecte Furtos e Envie Alertas por E-mail
Neste guia, vamos ensinar como manter seus itens seguros usando um Arduino Nano ESP32 e um sensor de força. Vamos mostrar os passos para montar um sistema que envia um e-mail para você se alguém tentar mover seus pertences. Você vai aprender a preparar o Arduino Nano ESP32, conectar o nó de força e configurá-lo para enviar e-mails para você pelo Gmail. Vamos fornecer instruções detalhadas e mostrar como esse sistema pode ser útil.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Sensor de Força e o Gmail
Oferecemos guias detalhados sobre Sensores de Força e Gmail. Cada tutorial traz instruções passo a passo para configurar o hardware, entender como ele funciona e ligar os fios ao Arduino Nano ESP32, incluindo como programar o Arduino Nano ESP32. Para mais detalhes, visite estes links:
- Tutorial Arduino Nano ESP32 - Sensor de Força
- Tutorial Arduino Nano ESP32 - Gmail
Como funciona o sistema de detecção de furto
O sensor de força mede o peso de um item colocado sobre ele. Quando você coloca seu item no sensor, o Arduino Nano ESP32 registra o peso. Se o item for retirado, o peso vai mudar. O Arduino Nano ESP32 detecta essa mudança e envia um e-mail para avisar que seu item foi movido.
Diagrama de Ligação entre o Sensor de Força e o Arduino Nano ESP32
This image is created using Fritzing. Click to enlarge image
Código Arduino Nano ESP32
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-secure-your-belongings-detect-theft-and-send-email-alerts
*/
#include <WiFi.h>
#include <ESP_Mail_Client.h>
#define WIFI_SSID "YOUR_WIFI_SSID" // CHANGE IT
#define WIFI_PASSWORD "YOUR_WIFI_PASSWORD" // CHANGE IT
// the sender email credentials
#define SENDER_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SENDER_PASSWORD "xxxx xxxx xxxx xxxx" // CHANGE IT to your Google App password
#define RECIPIENT_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SMTP_HOST "smtp.gmail.com"
#define SMTP_PORT 587
#define FORCE_SENSOR_PIN A0 // The Arduino Nano ESP32 pin A0 are connected to the FSR with 10K pulldown resistor
#define THRESHOLD 100 // may need to callibrate this value
SMTPSession smtp;
void setup() {
Serial.begin(9600);
// set the ADC attenuation to 11 dB (up to ~3.3V input)
analogSetAttenuation(ADC_11db);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.print("Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
Serial.print(".");
delay(300);
}
Serial.println();
Serial.print("Connected with IP: ");
Serial.println(WiFi.localIP());
Serial.println();
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode
door_state = digitalRead(DOOR_SENSOR_PIN); // read state
}
void loop() {
int forceValue = analogRead(FORCE_SENSOR_PIN);
if (forceValue < THRESHOLD) {
Serial.println("Alert! Someone has stolen your stuff!");
String subject = "Email Notification from ESP32";
String textMsg = "This is an email sent from ESP32.\n";
textMsg += "Alert! Someone has stolen your stuff!";
gmail_send(subject, textMsg);
}
}
void gmail_send(String subject, String textMsg) {
// set the network reconnection option
MailClient.networkReconnect(true);
smtp.debug(1);
smtp.callback(smtpCallback);
Session_Config config;
// set the session config
config.server.host_name = SMTP_HOST;
config.server.port = SMTP_PORT;
config.login.email = SENDER_EMAIL;
config.login.password = SENDER_PASSWORD;
config.login.user_domain = F("127.0.0.1");
config.time.ntp_server = F("pool.ntp.org,time.nist.gov");
config.time.gmt_offset = 3;
config.time.day_light_offset = 0;
// declare the message class
SMTP_Message message;
// set the message headers
message.sender.name = F("ESP32");
message.sender.email = SENDER_EMAIL;
message.subject = subject;
message.addRecipient(F("To Whom It May Concern"), RECIPIENT_EMAIL);
message.text.content = textMsg;
message.text.transfer_encoding = "base64";
message.text.charSet = F("utf-8");
message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_low;
// set the custom message header
message.addHeader(F("Message-ID: <abcde.fghij@gmail.com>"));
// connect to the server
if (!smtp.connect(&config)) {
Serial.printf("Connection error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
return;
}
if (!smtp.isLoggedIn()) {
Serial.println("Not yet logged in.");
} else {
if (smtp.isAuthenticated())
Serial.println("Successfully logged in.");
else
Serial.println("Connected with no Auth.");
}
// start sending Email and close the session
if (!MailClient.sendMail(&smtp, &message))
Serial.printf("Error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
}
// callback function to get the Email sending status
void smtpCallback(SMTP_Status status) {
// print the current status
Serial.println(status.info());
// print the sending result
if (status.success()) {
Serial.println("----------------");
Serial.printf("Email sent success: %d\n", status.completedCount());
Serial.printf("Email sent failed: %d\n", status.failedCount());
Serial.println("----------------\n");
for (size_t i = 0; i < smtp.sendingResult.size(); i++) {
// get the result item
SMTP_Result result = smtp.sendingResult.getItem(i);
Serial.printf("Message No: %d\n", i + 1);
Serial.printf("Status: %s\n", result.completed ? "success" : "failed");
Serial.printf("Date/Time: %s\n", MailClient.Time.getDateTimeString(result.timestamp, "%B %d, %Y %H:%M:%S").c_str());
Serial.printf("Recipient: %s\n", result.recipients.c_str());
Serial.printf("Subject: %s\n", result.subject.c_str());
}
Serial.println("----------------\n");
// free the memory
smtp.sendingResult.clear();
}
}
Passos Rápidos
Para começar com o Arduino Nano ESP32, siga estes passos:
- Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente para o Arduino Nano ESP32 na Arduino IDE.
- Conecte a placa Arduino Nano ESP32 ao sensor de força de acordo com o diagrama fornecido.
- Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.
- Coloque seus itens sobre o sensor de força.
- Abra o Library Manager clicando no ícone Library Manager no lado esquerdo da Arduino IDE.
- Pesquise por ESP Mail Client e escolha a biblioteca de Mobizt.
- Clique no botão Install para adicionar a biblioteca ESP Mail Client.
- Copie o código e abra-o usando a Arduino IDE.
- Insira os dados do seu WiFi (nome e senha) no código, alterando WIFI_SSID e WIFI_PASSWORD.
- Insira no código o e-mail e a senha de quem envia o e-mail, alterando SENDER_EMAIL e SENDER_PASSWORD.
- Insira no código o endereço de e-mail de quem recebe o e-mail, alterando RECIPIENT_EMAIL. Esse e-mail pode ser o mesmo do remetente.
※ Nota:
- O endereço de e-mail do remetente precisa ser uma conta do Gmail.
- Use a senha de app que você obteve anteriormente como a senha do remetente.
- Qualquer provedor de e-mail pode ser usado para o endereço de e-mail do destinatário.
- Pressione o botão Upload na Arduino IDE para transferir o código para o Arduino Nano ESP32.
- Abra o Serial Monitor.
- Retire os itens do sensor de força.
- Verifique os resultados no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Alert! Someone has stolen your stuff!
#### Email sent successfully
> C: Email sent successfully
----------------
Message sent success: 1
Message sent failed: 0
----------------
Message No: 1
Status: success
Date/Time: May 27, 2024 04:42:50
Recipient: xxxxxx@gmail.com
Subject: Email Notification from Arduino Nano ESP32
----------------

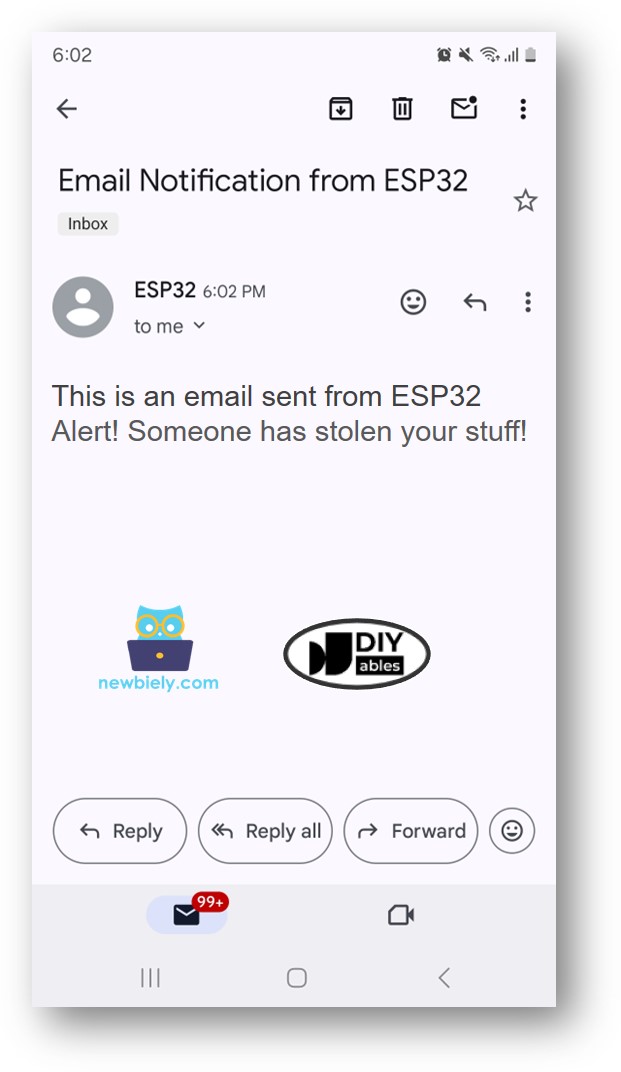

- Verifique a caixa de entrada de e-mail da pessoa para quem você está enviando. Ela receberá um e-mail parecido com este:
