Arduino Nano ESP32 - Buzzer

Neste tutorial, vamos aprender a programar o Arduino Nano ESP32 para controlar um buzzer ativo de 12V e produzir um som alto. Se você quiser controlar um buzzer ativo/passivo de 5V, veja este tutorial de Piezo Buzzer com Arduino Nano ESP32

Hardware Necessário

1×Arduino Nano ESP32
1×Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1×Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1×Relé
1×12V Active Buzzer
1×Fonte de Alimentação 12V
1×(Opcional) Conector de Alimentação DC
1×Protoboard
1×Fios Jumper
1×(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1×(Recomendado) Placa de Expansão Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentação para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Buzzer Ativo de 12V

O Buzzer Ativo de 12V pode produzir um som alto, adequado para sistemas de alarme.

Pinagem

Arduino Nano ESP32 12V Active Buzzer Pinout

O Buzzer Ativo de 12V normalmente tem dois pinos:

  • Pino negativo (-) (preto): precisa ser conectado ao GND da fonte de alimentação DC
  • Pino positivo (+) (vermelho): precisa ser conectado ao 12V da fonte de alimentação DC

Como Controlar o Buzzer Ativo de 12V

Se o buzzer ativo de 12V for alimentado por uma fonte de 12V, ele faz som. Para controlar um buzzer ativo de 12V, precisamos usar um relé entre o Arduino Nano ESP32 e o buzzer ativo de 12V. O Arduino Nano ESP32 pode controlar o buzzer ativo de 12V através do relé. Se você não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial Arduino Nano ESP32 - Relé

Diagrama de Ligação

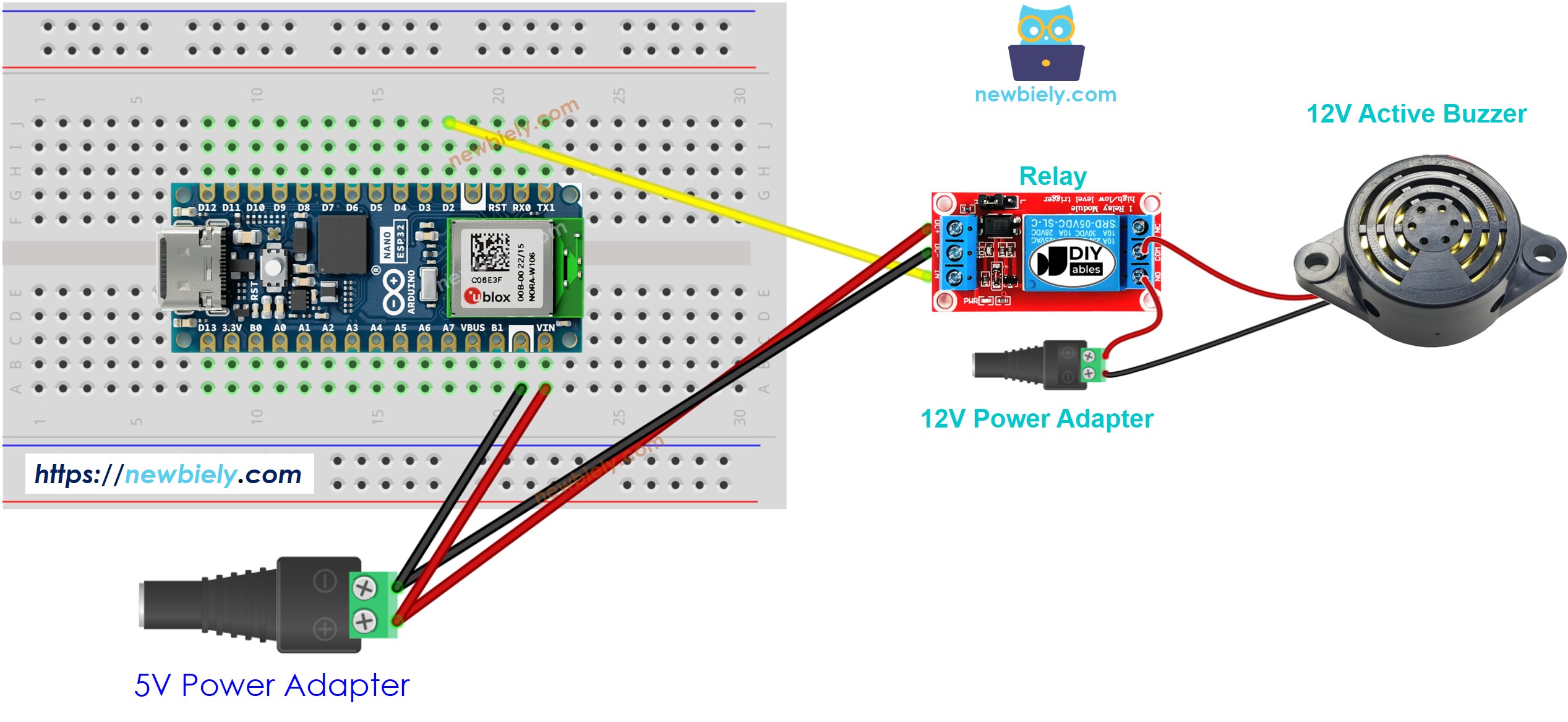

The wiring diagram between Arduino Nano ESP32 and 12V Active Buzzer

This image is created using Fritzing. Click to enlarge image

Código Arduino Nano ESP32

O código abaixo liga o buzzer ativo de 12V por um segundo e o desliga por dois segundos, repetidamente,

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-buzzer */ #define RELAY_PIN D2 // The Arduino Nano ESP32 that connects to relay to control the 12V buzzer // The setup function runs once on reset or power-up void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } void loop() { digitalWrite(RELAY_PIN, HIGH); delay(1000); digitalWrite(RELAY_PIN, LOW); delay(2000); }

Passos Rápidos

  • Se esta é a primeira vez que você usa o Arduino Nano ESP32, veja como configurar o ambiente para o Arduino Nano ESP32 no Arduino IDE
  • Conecte o Arduino Nano ESP32 ao PC por um cabo USB
  • Abra o Arduino IDE, selecione a placa e a porta corretas
  • Copie o código acima e abra com o Arduino IDE
  • Clique no botão Upload no Arduino IDE para fazer upload do código para o Arduino Nano ESP32
  • Veja o estado do buzzer ativo de 12V

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código!
