Arduino Nano ESP32 - Gráfico de Barras LED de 10 Segmentos

Neste guia, vamos aprender a usar o gráfico de barras LED de 10 segmentos com o Arduino Nano ESP32. Em detalhes, vamos aprender:

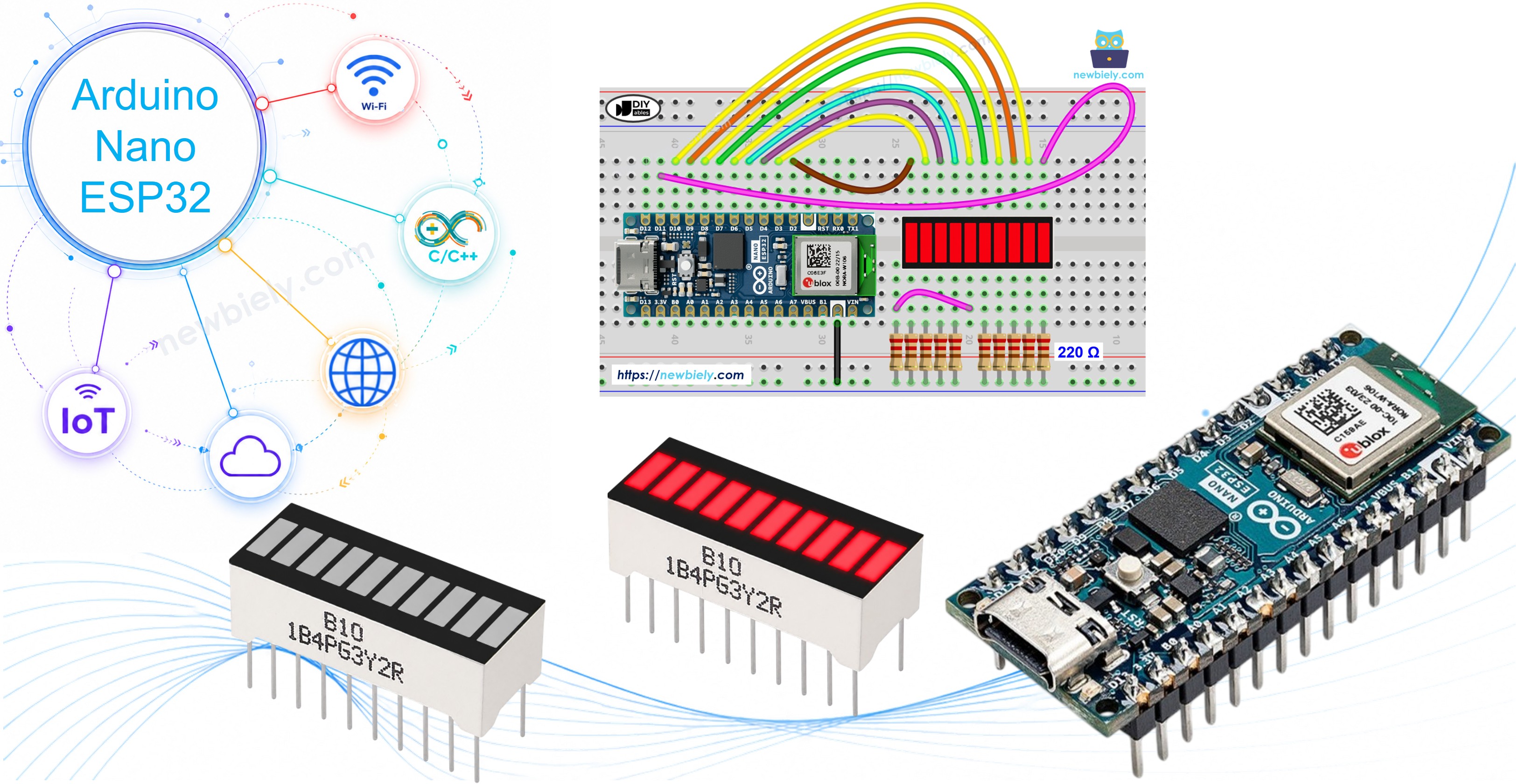

Arduino Nano ESP32 and 10 Segment LED Bar Graph
1×Arduino Nano ESP32
1×Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1×Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1×(Opcional) Conector de Alimentação DC
1×10 Segment LED Bar Graph
10×220 Ω Resistor
1×Protoboard
1×Fios Jumper
1×(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1×(Recomendado) Placa de Expansão Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentação para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Gráfico de Barras LED de 10 Segmentos

Gráfico de Barras LED de 10 Segmentos
Número de Segmentos 10
Cor do LED Vermelho brilhante
Tensão Direta ~2V por segmento
Corrente Direta 20mA máx. por segmento
Resistor Necessário 220Ω por segmento

Pinagem

10 Segment LED Bar Graph pinout
  • Pinos de ânodo (A1–A10): conecte aos pinos GPIO por meio de resistores de 220Ω
  • Pinos de cátodo (K1–K10): conecte ao GND

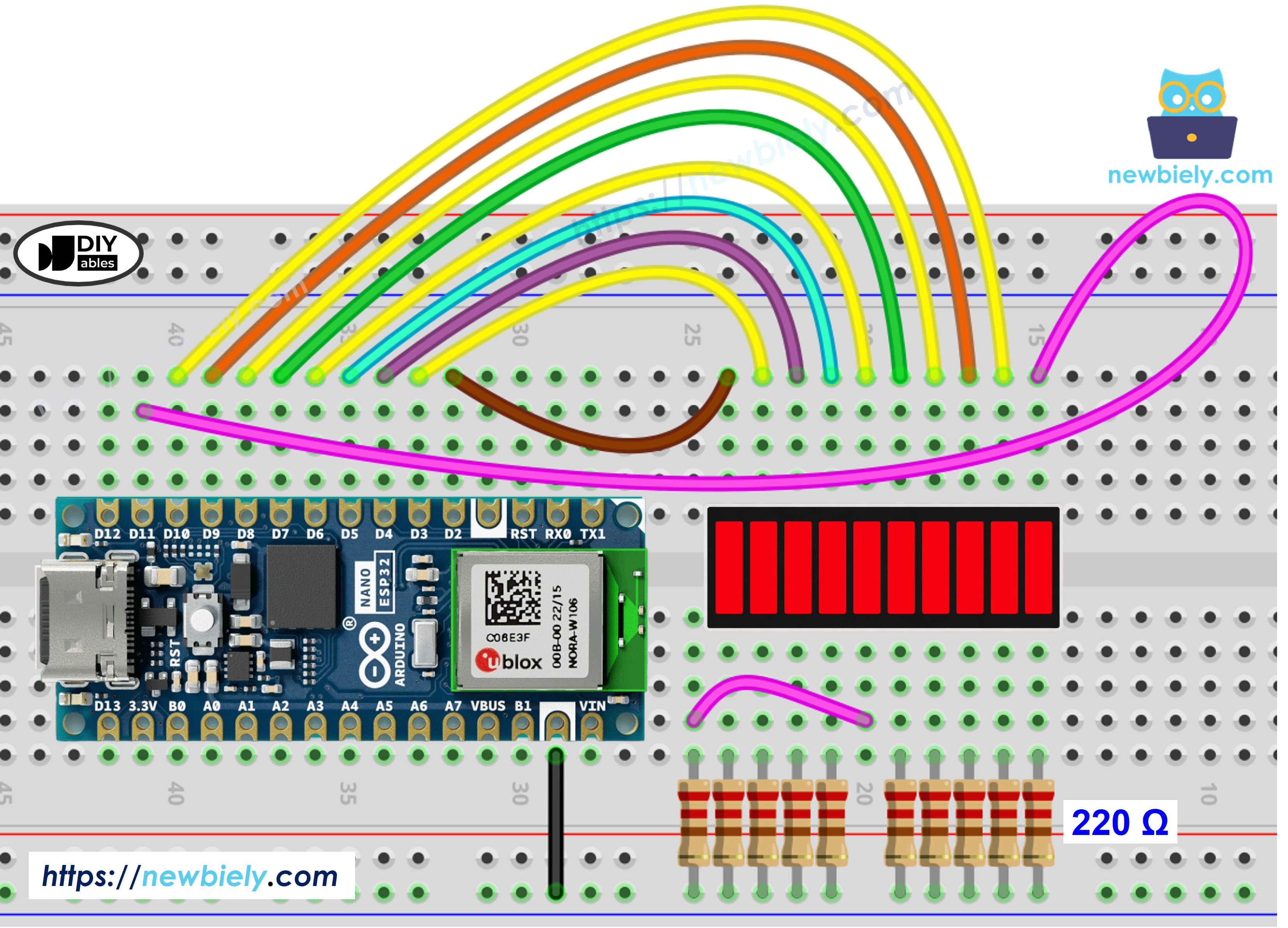

Diagrama de Ligação entre o Gráfico de Barras LED de 10 Segmentos e o Arduino Nano ESP32

O gráfico de barras LED de 10 segmentos se conecta diretamente ao Arduino Nano ESP32 — não há necessidade de componentes adicionais além dos resistores de 220Ω.

Wiring diagram for 10 Segment LED Bar Graph and Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Gráfico de Barras LED Pino do Arduino Nano ESP32
A1 (Ânodo 1) Pino 2 (via 220Ω)
A2 (Ânodo 2) Pino 3 (via 220Ω)
A3 (Ânodo 3) Pino 4 (via 220Ω)
A4 (Ânodo 4) Pino 5 (via 220Ω)
A5 (Ânodo 5) Pino 6 (via 220Ω)
A6 (Ânodo 6) Pino 7 (via 220Ω)
A7 (Ânodo 7) Pino 8 (via 220Ω)
A8 (Ânodo 8) Pino 9 (via 220Ω)
A9 (Ânodo 9) Pino 10 (via 220Ω)
A10 (Ânodo 10) Pino 11 (via 220Ω)
K1–K10 (Cátodos) GND

Como Programar o Arduino Nano ESP32 para o Gráfico de Barras LED de 10 Segmentos

Nenhuma biblioteca é necessária para controlar o gráfico de barras LED de 10 segmentos — o Arduino Nano ESP32 o controla diretamente usando pinos de saída digital.

  • Defina o array de pinos para as 10 conexões de ânodo: const int ledPins[10] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};
  • Configure cada pino como saída: pinMode(ledPins[i], OUTPUT);
  • Acenda um segmento: digitalWrite(ledPins[i], HIGH);
  • Apague um segmento: digitalWrite(ledPins[i], LOW);

Código Arduino Nano ESP32 - Gráfico de Barras LED de 10 Segmentos

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-10-segment-led-bar-graph */ const int NUM_SEGMENTS = 10; const int ledPins[NUM_SEGMENTS] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11}; void printBar(int litCount) { Serial.print("Bar: ["); for (int i = 0; i < NUM_SEGMENTS; i++) { Serial.print(i < litCount ? "*" : " "); } Serial.println("]"); } void setup() { Serial.begin(9600); for (int i = 0; i < NUM_SEGMENTS; i++) { pinMode(ledPins[i], OUTPUT); digitalWrite(ledPins[i], LOW); } } void loop() { for (int i = 0; i < NUM_SEGMENTS; i++) { digitalWrite(ledPins[i], HIGH); printBar(i + 1); delay(100); } delay(500); for (int i = NUM_SEGMENTS - 1; i >= 0; i--) { digitalWrite(ledPins[i], LOW); printBar(i); delay(100); } delay(500); }

Passos Rápidos

Siga estas instruções passo a passo:

  • LINK_GETTING_STARTED_ARDUINO_NANO_ESP32
  • Ligue os componentes de acordo com o diagrama fornecido.
  • Abra o Arduino IDE no seu computador.
  • Selecione a placa Arduino Nano ESP32 apropriada e a porta COM.
  • Copie o código acima e cole no Arduino IDE.
  • Clique no botão Upload para fazer o upload do código para o Arduino Nano ESP32.
  • Abra o Serial Monitor.
  • Observe a barra de LED enchendo e esvaziando repetidamente, e confira a saída no Serial Monitor.

Saída do Serial Monitor

∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano ESP32
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Bar: [* ] Bar: [** ] Bar: [*** ] Bar: [**** ] Bar: [***** ] Bar: [****** ] Bar: [******* ] Bar: [******** ] Bar: [********* ] Bar: [**********] Bar: [********* ] Bar: [******** ] Bar: [******* ] Bar: [****** ] Bar: [***** ] Bar: [**** ] Bar: [*** ] Bar: [** ] Bar: [* ] Bar: [ ]
Ln 11, Col 1
Arduino Nano ESP32 on COM15
2

Vídeo
