Arduino Nano ESP32 - Player de MP3
Neste guia, vamos descobrir como criar um player de MP3 usando um ESP32, um módulo player de MP3, um cartão Micro SD e um alto-falante. Os arquivos MP3, que podem ser músicas ou áudio gravado, ficam guardados no cartão micro SD. O Arduino Nano ESP32 será programado para enviar comandos que controlam o módulo player de MP3: qual música escolher no cartão SD, converter em som e depois enviar esse som para o alto-falante. Vamos mergulhar nos seguintes aspectos:
- Como o player de MP3 funciona
- Conectar o alto-falante e o módulo player de MP3 ao Arduino Nano ESP32
- Programar o Arduino Nano ESP32 para tocar uma música guardada no cartão micro SD
- Adicionar botões de tocar, pausar, avançar e voltar.
Depois, você pode levar o código mais longe incorporando um potenciômetro ou encoder rotativo para ajustar o volume.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo Player de MP3 Serial e o Alto-falante
Pinagem do Módulo Player de MP3 Serial
Um módulo player de MP3 serial tem três interfaces:
- A interface com o Arduino Nano ESP32 inclui 4 pinos:
- Pino RX: pino de dados, precisa ser conectado a um pino TX do Arduino Nano ESP32
- Pino TX: pino de dados, precisa ser conectado a um pino RX do Arduino Nano ESP32
- Pino VCC: pino de alimentação, precisa ser conectado ao VCC (5V)
- Pino GND: pino de alimentação, precisa ser conectado ao GND (0V)
- A interface com o alto-falante é um conector fêmea de saída Aux de 3.5mm.
- A interface com o cartão Micro SD é um soquete para cartão Micro SD na parte de trás do módulo.
Pinagem do Alto-falante
Um alto-falante normalmente tem duas interfaces:
- Interface de sinal de áudio: é um conector Aux macho de 3.5mm que se conecta ao módulo player de MP3
- Interface de alimentação: pode ser USB, adaptador de energia de 5V ou qualquer outra interface de alimentação
Como Funciona
Para começar, certifique-se de ter o seguinte:
- Reúna uma coleção de músicas ou áudio gravado que você quer tocar e guarde-os em um cartão micro SD.
- Insira o cartão micro SD no módulo player de MP3.
- Conecte o módulo player de MP3 ao Arduino Nano ESP32 e conecte o alto-falante ao módulo player de MP3. Além disso, garanta que o alto-falante esteja ligado a uma fonte de energia.
Cada arquivo MP3 no cartão micro SD recebe um ID, começando em 0. Então, você pode dizer ao Arduino Nano ESP32 para fazer várias coisas com o módulo player de MP3, como:
- Tocar: Começar a tocar a música selecionada.
- Pausar: Pausar a música.
- Próxima: Ir para a próxima música.
- Anterior: Voltar para a música anterior.
- Alterar Volume: Ajustar o quanto a música fica alta.
Quando o módulo player de MP3 recebe um comando, ele lê o arquivo MP3 do cartão micro SD, transforma em um sinal de áudio e envia esse sinal para o alto-falante usando uma conexão Aux de 3.5mm.

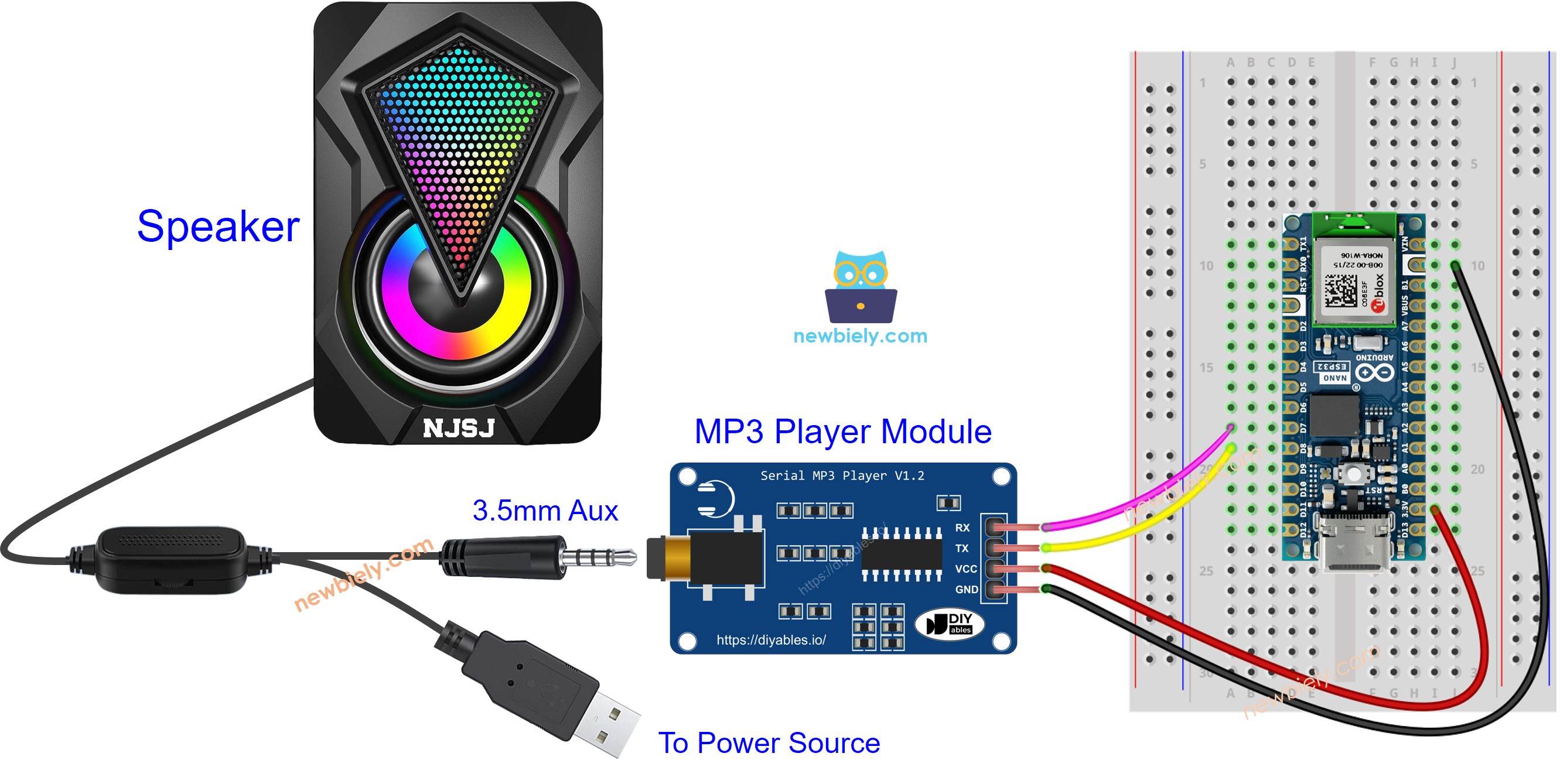

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código do Arduino Nano ESP32 - Tocar Música
O código abaixo toca a primeira música guardada no cartão Micro SD.
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-mp3-player
*/
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define RX1PIN D8 // Arduino Nano Pin connected to the TX of the Serial MP3 Player module
#define TX1PIN D7 // Arduino Nano Pin connected to the RX of the Serial MP3 Player module
void setup() {
Serial.begin(9600);
Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
mp3_command(CMD_PLAY, 0x0000); // Play mp3
//mp3_command(CMD_PAUSE, 0x0000); // Pause mp3
//mp3_command(CMD_PLAY_NEXT, 0x0000); // Play next mp3
//mp3_command(CMD_PLAY_PREV, 0x0000); // Play previous mp3
//mp3_command(CMD_SET_VOLUME, 30); // Change volume to 30
}
void loop() {
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
Serial1.write(frame[i]);
}
}
Passos Rápidos
- Se esta é a primeira vez que você usa o Arduino Nano ESP32, veja como configurar o ambiente para o Arduino Nano ESP32 no Arduino IDE.
- Siga as instruções em Como Funciona
- Copie o código acima e abra no Arduino IDE
- Clique no botão Upload do Arduino IDE para fazer o upload do código para o Arduino Nano ESP32
- Aproveite a música
Código do Arduino Nano ESP32 - Tocar Música com botões de controle
O código abaixo é uma evolução do código anterior. Ele adiciona quatro botões para você interagir com o player de MP3.
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-mp3-player
*/
#include <ezButton.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define RX1PIN D8 // Arduino Nano ESP32 Pin connected to the TX of the Serial MP3 Player module
#define TX1PIN D7 // Arduino Nano ESP32 Pin connected to the RX of the Serial MP3 Player module
ezButton button_play(D2); // create ezButton object for pin D2
ezButton button_pause(D3); // create ezButton object for pin D3
ezButton button_next(D4); // create ezButton object for pin D4
ezButton button_prev(D5); // create ezButton object for pin D5
void setup() {
Serial.begin(9600);
Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN);;
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
button_play.setDebounceTime(50); // set debounce time to 50 milliseconds
button_pause.setDebounceTime(50); // set debounce time to 50 milliseconds
button_next.setDebounceTime(50); // set debounce time to 50 milliseconds
button_prev.setDebounceTime(50); // set debounce time to 50 milliseconds
}
void loop() {
button_play.loop(); // MUST call the loop() function first
button_pause.loop(); // MUST call the loop() function first
button_next.loop(); // MUST call the loop() function first
button_prev.loop(); // MUST call the loop() function first
if (button_play.isPressed()) {
Serial.println("Play mp3");
mp3_command(CMD_PLAY, 0x0000);
}
if (button_pause.isPressed()) {
Serial.println("Pause mp3");
mp3_command(CMD_PAUSE, 0x0000);
}
if (button_next.isPressed()) {
Serial.println("Play next mp3");
mp3_command(CMD_PLAY_NEXT, 0x0000);
}
if (button_prev.isPressed()) {
Serial.println("Play previous mp3");
mp3_command(CMD_PLAY_PREV, 0x0000);
}
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
Serial1.write(frame[i]);
}
}

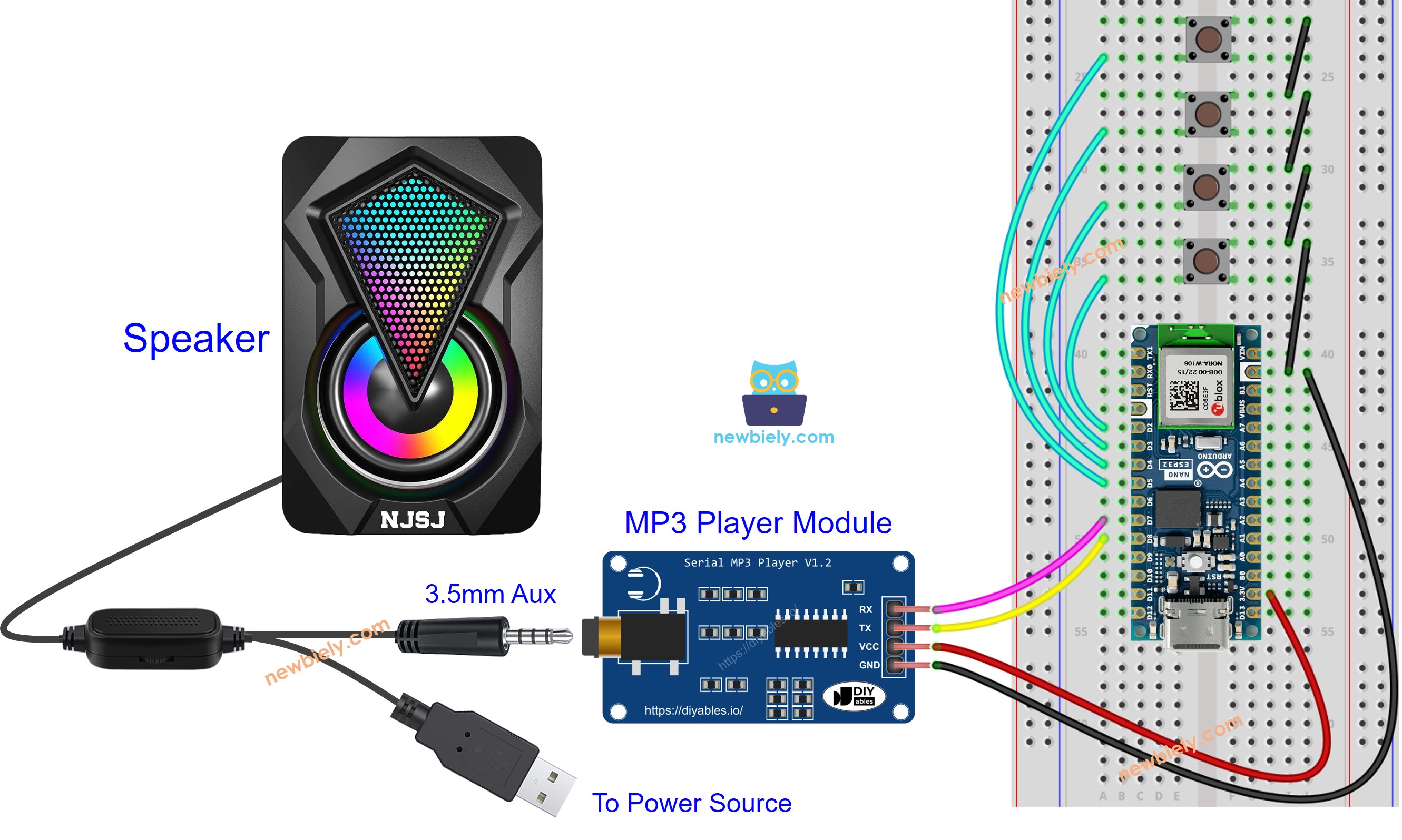

O diagrama de ligação para o código acima:
This image is created using Fritzing. Click to enlarge image
Agora, você pode modificar os projetos para adicionar mais funções, por exemplo:
- Adicionar um potenciômetro para controlar o volume, veja o tutorial Arduino Nano ESP32 Potenciômetro
- Adicionar um controle remoto IR, veja o tutorial Arduino Nano ESP32 Controle Remoto IR
- Adicionar um leitor e cartão RFID para fazer um player de MP3 com RFID, veja o tutorial Arduino Nano ESP32 RFID
