Arduino Nano ESP32 - Sensor de Temperatura e Umidade - LCD

Este tutorial ensina você a usar o Arduino Nano ESP32 para ler o valor de umidade e temperatura dos sensores DHT11/DHT22 e exibi-lo em um LCD I2C.

Hardware Necessário

1	×	Arduino Nano ESP32
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	LCD I2C Display 3.3V
1	×	Sensor de Temperatura e Umidade DHT11
1	×	(Alternativa) DHT11 Sensor
1	×	(Opcional) DHT22 Temperature and Humidity Sensor
1	×	(Alternativa) DHT22 Sensor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano ESP32

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Nota de compra: A maioria dos displays LCD I2C no mercado é de 5V. Eles podem funcionar com esta placa, mas não é seguro e pode danificar a placa. Recomendamos fortemente usar o display LCD I2C de 3.3V recomendado acima.

Sobre o DHT11, o DHT22 e o LCD

Temos tutoriais específicos sobre o sensor de temperatura DHT11, DHT22 e o LCD. Cada tutorial contém informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação ao ESP32, o código do Arduino Nano ESP32... Saiba mais sobre eles nos links a seguir:

Diagrama de Ligação

Em alguns casos, o Arduino Nano ESP32 pode não fornecer energia suficiente para o display LCD. Se o LCD não exibir nada, alimente o LCD com uma fonte de alimentação externa. Abaixo estão os diagramas de ligação para alguns casos de uso. Observe que o sensor DHT22 pode funcionar com 5V ou 3.3V, então você pode conectar o pino VCC do DHT22 ao pino de 3.3V ou ao pino de 5V

Arduino Nano ESP32 - Ligação do Módulo DHT11 com LCD I2C

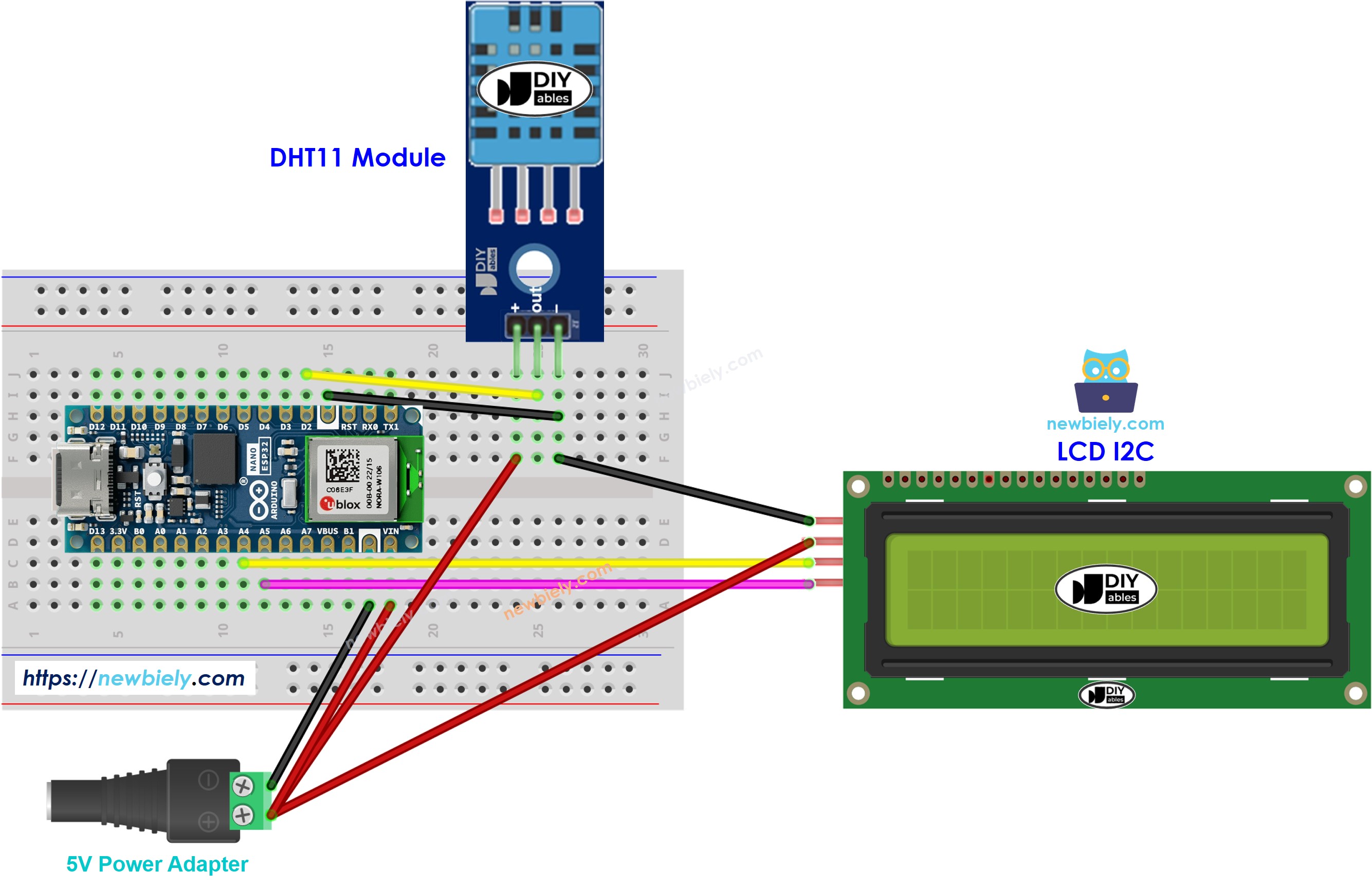

Diagrama de ligação do módulo DHT11 com LCD e Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 - Ligação do Módulo DHT22 com LCD I2C

Diagrama de ligação com protoboard, alimentando o Arduino Nano ESP32 pela porta USB e alimentando o LCD pela placa Arduino Nano ESP32

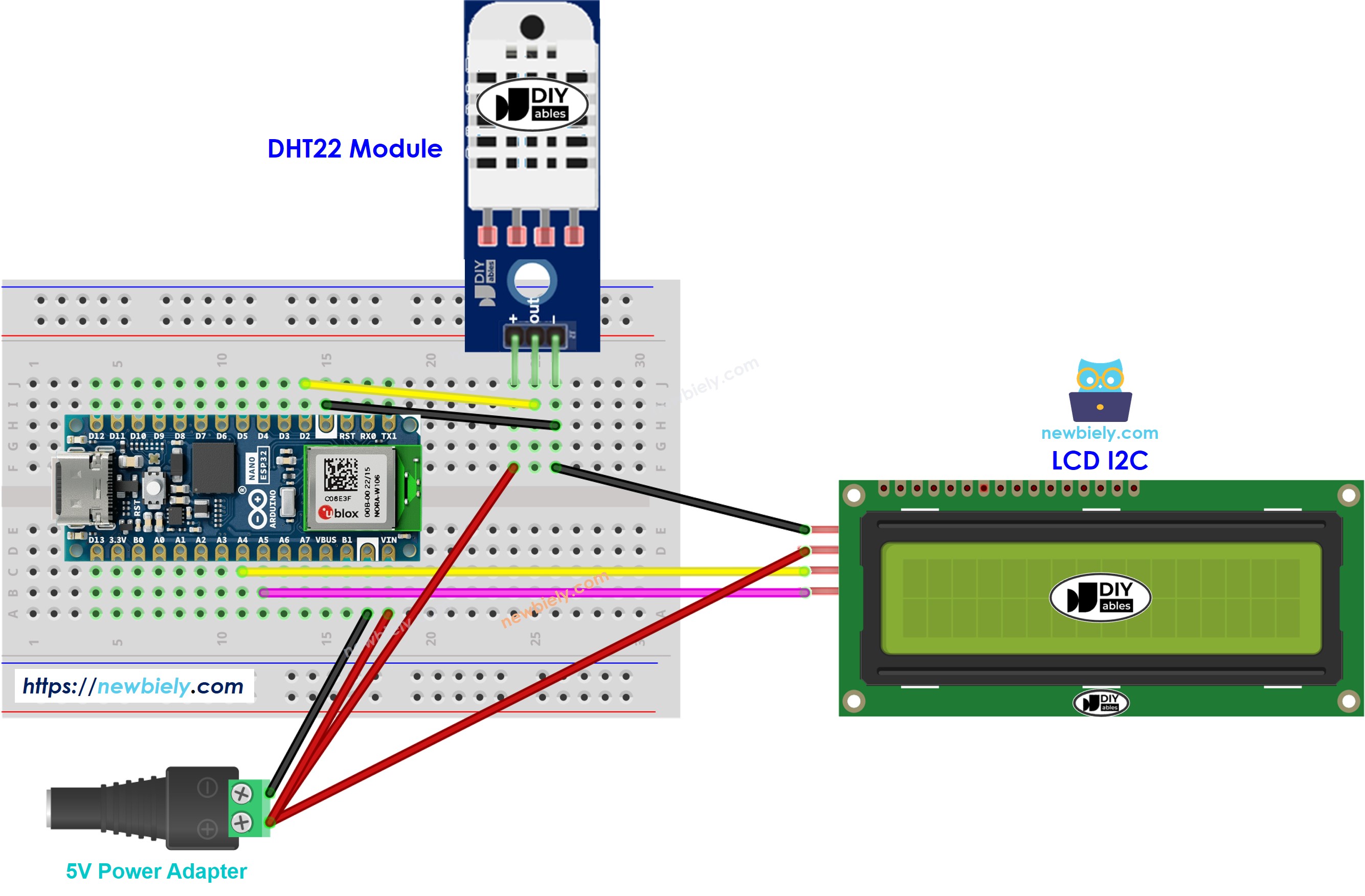

Diagrama de ligação do módulo DHT22 com LCD e Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Código Arduino Nano ESP32 - Sensor DHT11 - LCD I2C

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-humidity-sensor-lcd */ #include <DHT.h> #include <DIYables_LCD_I2C.h> #define DHT_SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to DHT11 sensor #define DHT_SENSOR_TYPE DHT11 DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { dht_sensor.begin(); // initialize the DHT sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { float humi = dht_sensor.readHumidity(); // read humidity float tempC = dht_sensor.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(tempC) || isnan(humi)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(tempC); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humi); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

※ Nota:

O endereço do LCD I2C pode ser diferente em cada fabricante. No código, usamos o endereço 0x27, que é especificado pelo fabricante DIYables

Passos Rápidos

Para começar com o Arduino Nano ESP32, siga estes passos:

Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente para o Arduino Nano ESP32 na Arduino IDE.
Faça a ligação dos componentes de acordo com o diagrama fornecido.
Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.* Clique no ícone Libraries na barra à esquerda da Arduino IDE.
Digite “DHT” na caixa de pesquisa e procure a biblioteca DHT sensor library da Adafruit
Instale a biblioteca clicando no botão Install.

Biblioteca DHT sensor library do Arduino Nano ESP32

Uma janela aparece pedindo para você instalar as dependências da biblioteca
Instale todas as dependências da biblioteca clicando no botão Install All.

Biblioteca Adafruit Unified sensor do Arduino Nano ESP32

Digite “DIYables LCD I2C” na caixa de pesquisa e procure a biblioteca DIYables_LCD_I2C da DIYables
Clique no botão Install para instalar a biblioteca DIYables_LCD_I2C.

Biblioteca DIYables LCD I2C do Arduino Nano ESP32

Copie o código acima e cole na Arduino IDE.
Compile e faça o upload do código para a placa Arduino Nano ESP32 clicando no botão Upload na Arduino IDE
Deixe o sensor mais frio ou mais quente. Por exemplo, coloque o sensor perto de uma xícara de café quente
Veja o resultado no LCD

Se o LCD não exibir nada, veja Solução de Problemas do LCD I2C

Código Arduino Nano ESP32 - Sensor DHT22 - LCD I2C

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-humidity-sensor-lcd */ #include <DHT.h> #include <DIYables_LCD_I2C.h> #define DHT_SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to DHT22 sensor #define DHT_SENSOR_TYPE DHT22 DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { dht_sensor.begin(); // initialize the DHT sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { float humi = dht_sensor.readHumidity(); // read humidity float tempC = dht_sensor.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(tempC) || isnan(humi)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(tempC); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humi); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

Os dois códigos acima têm apenas uma linha diferente.
