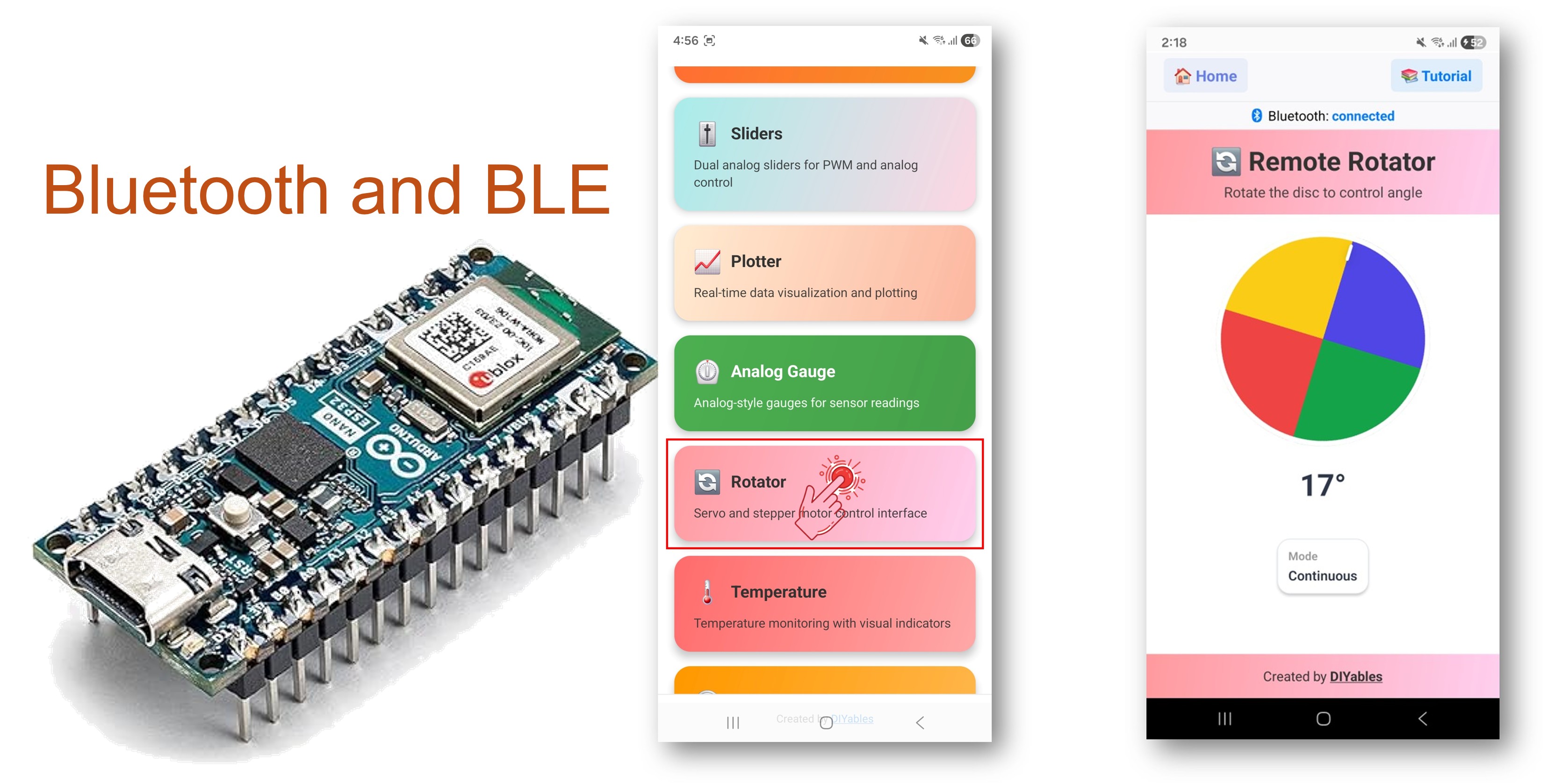

Exemplo de Rotator Bluetooth para Arduino Nano ESP32 - Tutorial de Controle de Ângulo via BLE
Visão Geral
Este exemplo oferece controle de posição angular no Arduino Nano ESP32 usando BLE (Bluetooth Low Energy) por meio do aplicativo DIYables Bluetooth STEM. Controle ângulos de rotação e servo motores sem fio a partir de um smartphone. Suporta os modos de faixa limitada e de rotação contínua. Adequado para controle de servos, robótica, mecanismos pan-tilt e posicionamento angular.
Observação: O Arduino Nano ESP32 suporta apenas BLE — o Bluetooth Clássico não é suportado. O DIYables Bluetooth App funciona em Android e iOS com BLE.
Recursos
- Modo Limitado: Defina uma faixa de ângulo mínimo/máximo (por exemplo, 0° a 180°)
- Modo Contínuo: Rotação contínua completa de 360°
- Ângulo em Tempo Real: Receba atualizações do ângulo enquanto o usuário gira o seletor
- Integração com Servo: Controle direto do servo motor
- Sincronização do Ângulo Inicial: Envie a posição atual ao conectar
- Suporte a Android e iOS: O BLE é compatível com as duas plataformas
- Sem Necessidade de Pareamento: O BLE conecta sem pareamento manual
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: For controlling multiple servo motors, use the PCA9685 16 Channel PWM Servo Driver Module to save MCU pins and simplify wiring.
Código Arduino Nano ESP32
Passos Rápidos
- Novo no Arduino Nano ESP32? Comece pelo guia de primeiros passos do Arduino Nano ESP32.
- Conecte o Arduino Nano ESP32 ao seu computador via USB.
- Abra a Arduino IDE.
- Selecione a placa Arduino Nano ESP32 e a porta COM correta.
- Clique no ícone Libraries na barra lateral esquerda.
- Pesquise por "DIYables Bluetooth" e selecione a biblioteca DIYables Bluetooth da DIYables.
- Clique em Install.
- Quando for solicitado a instalar as dependências, clique em Install All.
Código BLE
- Na Arduino IDE, abra File Examples DIYables Bluetooth ArduinoBLE_Rotator, ou cole o código no editor.
/*
* DIYables Bluetooth Library - ESP32 BLE Rotator Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Rotator feature:
* - Rotatable disc/knob control (0-360 degrees)
* - Continuous or limited angle range
* - Perfect for servo control, compass display, volume knobs
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothRotator.h>
#include <platforms/DIYables_Esp32BLE.h>
// BLE Configuration
const char* DEVICE_NAME = "ESP32BLE_Rotator";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_Esp32BLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Rotator app instance
DIYables_BluetoothRotator bluetoothRotator(ROTATOR_MODE_LIMITED, 0, 180);
// Variables to store current angle
float currentAngle = 0.0;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 BLE Rotator Example");
bluetoothServer.begin();
bluetoothServer.addApp(&bluetoothRotator);
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
bluetoothRotator.send(currentAngle);
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
bluetoothRotator.onRotatorAngle([](float angle) {
currentAngle = angle;
Serial.print("Rotator angle: ");
Serial.print(angle);
Serial.println("°");
// TODO: Add your control logic here based on angle
});
Serial.println("Waiting for Bluetooth connection...");
}
void loop() {
bluetoothServer.loop();
delay(10);
}
- Clique em Upload para gravar o sketch na placa.
- Abra o Serial Monitor.
- A saída do Serial Monitor deve ficar assim:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - Rotator Example
Waiting for Bluetooth connection...
Aplicativo Móvel
Observação: O DIYables Bluetooth App funciona em Android e iOS com BLE. Não é necessário fazer pareamento manual.
- Abra o DIYables Bluetooth App.
- Na primeira abertura, conceda as seguintes permissões:
- Dispositivos Próximos (Android 12+) / Bluetooth (iOS) — necessário para procurar e conectar a dispositivos Bluetooth
- Localização (somente Android 11 e anteriores) — exigida pelas versões mais antigas do Android para procurar dispositivos BLE
- Verifique se o Bluetooth está ativado no seu dispositivo.
- Toque em Connect na tela inicial. O aplicativo vai procurar dispositivos BLE.
- Toque em "Arduino_Rotator" nos resultados da busca.
- Depois de conectar, volte à tela inicial e abra o aplicativo Rotator.
Toque no ícone de configurações na tela inicial para mostrar ou ocultar aplicativos. Veja o Manual do Usuário do DIYables Bluetooth App para mais detalhes.
- Um seletor rotativo mostrando de 0° a 180° vai aparecer.
- Gire o seletor para enviar valores de ângulo ao Arduino.
Agora volte ao Serial Monitor na Arduino IDE. Você verá:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Bluetooth connected!
Angle changed: 45.00°
Angle changed: 90.00°
Angle changed: 135.00°
Personalização Criativa - Adapte o Código ao Seu Projeto
Modos de Rotação
// Limited mode: specify min and max angle
DIYables_BluetoothRotator bluetoothRotator(bluetoothServer, ROTATOR_MODE_LIMITED, 0, 180);
// Continuous mode: full 360° rotation
DIYables_BluetoothRotator bluetoothRotator(bluetoothServer, ROTATOR_MODE_CONTINUOUS);
Tratar Mudanças de Ângulo
bluetoothRotator.onRotatorAngle([](float angle) {
Serial.print("Angle: ");
Serial.println(angle);
// Control a servo motor
myServo.write((int)angle);
});
Enviar o Ângulo Atual
// Send current angle to the app (e.g., on connect)
bluetoothRotator.sendAngle(currentAngle);
Exemplos de Programação
Controle de Servo Motor
#include <Servo.h>
Servo myServo;
float currentAngle = 90;
void setup() {
myServo.attach(9);
myServo.write(currentAngle);
bluetoothRotator.onRotatorAngle([](float angle) {
currentAngle = angle;
myServo.write((int)angle);
Serial.print("Servo: ");
Serial.println(angle);
});
}
void loop() {
bluetoothServer.loop();
}
Suporte Pan-Tilt para Câmera
Servo panServo;
Servo tiltServo;
// Use two rotator instances for pan and tilt
// Or use a single rotator for one axis
// and a slider for the other
void setup() {
panServo.attach(9);
tiltServo.attach(10);
bluetoothRotator.onRotatorAngle([](float angle) {
panServo.write((int)angle);
Serial.print("Pan: ");
Serial.println(angle);
});
}
Solução de Problemas
Problemas Comuns
1. Dispositivo não aparece no aplicativo
- Confirme que a placa está ligada e que o sketch foi carregado
- Verifique se o Bluetooth está ativado no seu celular
- No Android 11 e anteriores, ative também os serviços de localização
2. O servo não responde
- Verifique se o servo está ligado ao pino correto
- Confirme que a biblioteca do servo está incluída e que attach() é chamado
- Garanta que a fonte de alimentação seja adequada para o servo
3. A faixa de ângulo parece incorreta
- Revise os valores mínimo/máximo no construtor
- Confirme que ROTATOR_MODE_LIMITED é usado para uma faixa limitada
4. O seletor volta para 0 ao reconectar
- Envie o ângulo atual com sendAngle() quando o dispositivo reconectar
- O código de exemplo trata isso no callback onRotatorAngle
5. O upload falha ou a placa não é reconhecida
- Instale o pacote de placa Arduino Nano ESP32 mais recente pelo Board Manager
- Tente outro cabo ou outra porta USB
Ideias de Projetos
- Controlador de servo motor
- Suporte pan-tilt para câmera
- Controle de articulação de braço robótico
- Controle de termostato por seletor
- Exibição de bússola/direção
Próximos Passos
Depois de concluir o exemplo do Bluetooth Rotator, explore:
- Bluetooth Slider — Controle de valores lineares
- Bluetooth Joystick — Controle de posição 2D
- Bluetooth Analog Gauge — Exibição de retorno visual
- Multiple Bluetooth Apps — Combine o rotator com outros widgets do aplicativo
Suporte
Para obter mais ajuda:
- Consulte a documentação de referência da API
- Visite os tutoriais da DIYables
- Fóruns da comunidade Arduino
