Arduino Nano ESP32 - Controle Remoto IR
Você provavelmente já viu o controle remoto infravermelho, também chamado de controle remoto IR, ao usar aparelhos como TVs e aparelhos de ar-condicionado em casa... Neste guia, vamos aprender como usar o controle remoto infravermelho (IR) e um receptor infravermelho para controlar o Arduino Nano ESP32. Em detalhes, vamos aprender:
- Como conectar um receptor IR à placa Arduino Nano ESP32
- Como programar o Arduino Nano ESP32 para ler o comando do controle remoto IR por meio do receptor IR
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Controle Remoto IR
Um sistema de controle IR tem dois componentes: um controle remoto IR e um receptor IR.
- O controle remoto IR é usado para enviar comandos usando sinais infravermelhos.
- O receptor IR captura e interpreta esses sinais para controlar o dispositivo.
Um kit IR normalmente é formado pelos dois componentes citados acima: um controle remoto IR e um receptor IR.
Controle remoto IR
O controle remoto IR é um dispositivo portátil que emite sinais infravermelhos. Ele foi projetado com um teclado que tem vários botões:
- Cada botão do controle remoto recebe uma função ou comando específico.
- Quando um botão é pressionado, o controle emite um sinal infravermelho com um código ou padrão único ligado ao botão pressionado.
- Esses sinais infravermelhos ficam dentro do espectro infravermelho e não são visíveis ao olho humano.
image source: diyables.io
Receptor IR
O módulo receptor IR é um sensor que detecta e recebe os sinais infravermelhos emitidos pelo controle remoto.
O receptor infravermelho detecta os sinais infravermelhos que chegam e os converte no código (comando) que representa o botão pressionado no controle remoto.
O receptor IR pode ser um sensor ou um módulo. Você pode usar as seguintes opções:
- Apenas o módulo receptor IR
- Apenas o sensor receptor IR
- Sensor receptor IR + adaptador
image source: diyables.io
image source: diyables.io
Pinagem do Receptor IR
O módulo ou sensor receptor IR tem três pinos:
- Pino VCC: Conecte este pino ao pino 3.3V ou 5V do Arduino Nano ESP32 ou a uma fonte de alimentação externa.
- Pino GND: Conecte este pino ao pino GND do Arduino Nano ESP32 ou da fonte de alimentação externa..
- Pino OUT (saída): Este pino é a saída do módulo receptor IR. Conectado a um pino de entrada digital do Arduino Nano ESP32.
Como Funciona
Quando o usuário pressiona um botão no controle remoto IR
- O controle remoto IR codifica o comando correspondente ao botão em um sinal infravermelho por meio de um protocolo específico
- O controle remoto IR emite o sinal infravermelho codificado
- O receptor IR recebe o sinal infravermelho codificado
- O receptor IR decodifica o sinal infravermelho codificado em um comando
- O Arduino Nano ESP32 lê o comando do receptor IR
- O Arduino Nano ESP32 associa o comando à tecla pressionada
Quando um botão é pressionado no controle remoto IR, a seguinte sequência de eventos acontece:
- O controle remoto IR codifica o comando do botão em um sinal infravermelho usando um protocolo específico.
- O sinal infravermelho codificado é emitido pelo controle remoto IR.
- O receptor IR captura e recebe o sinal infravermelho codificado.
- O receptor IR decodifica o sinal infravermelho, convertendo-o de volta no comando original.
- O Arduino Nano ESP32 lê e obtém o comando do receptor IR.
- Em seguida, o Arduino Nano ESP32 associa o comando recebido ao botão correspondente que foi pressionado no controle remoto IR.
Em essência, esses passos descrevem como o botão pressionado no controle remoto IR é transformado em um comando reconhecível, que pode ser entendido e processado pelo Arduino Nano ESP32.
Regenerate response
Pode parecer complicado, mas não se preocupe. Graças à biblioteca DIYables_IRcontroller, que é fácil de usar, fazer isso fica incrivelmente simples.
Diagrama de Ligação

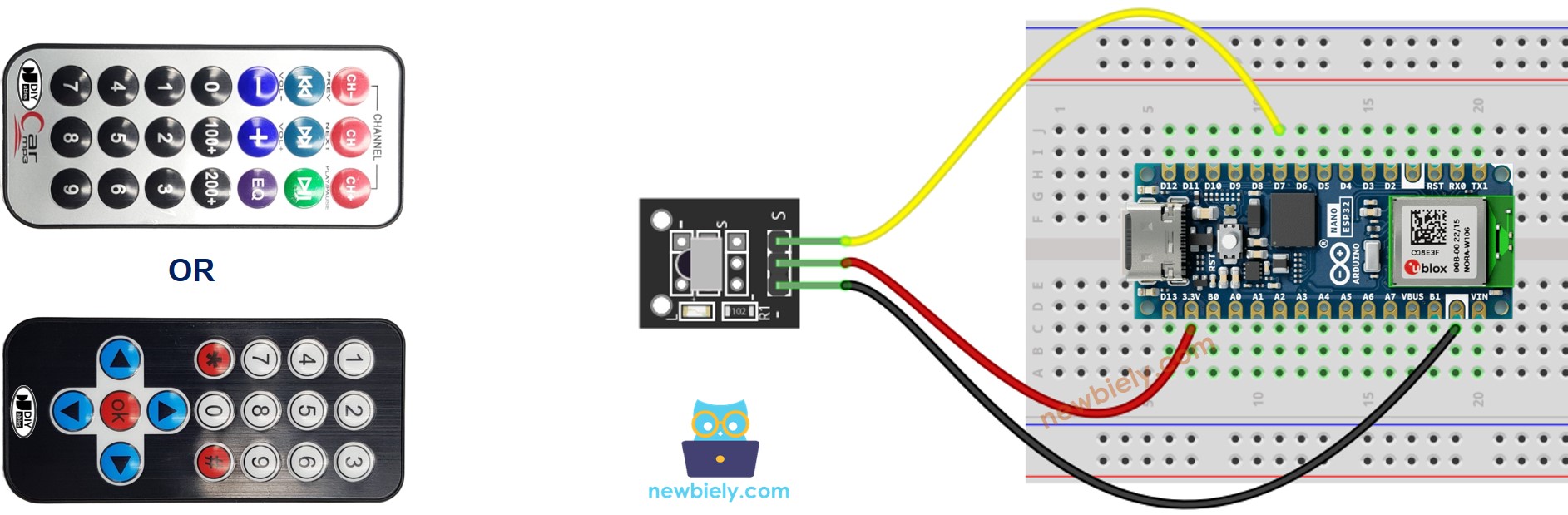

Diagrama de ligação entre o Arduino Nano ESP32 e o Módulo Receptor IR
This image is created using Fritzing. Click to enlarge image

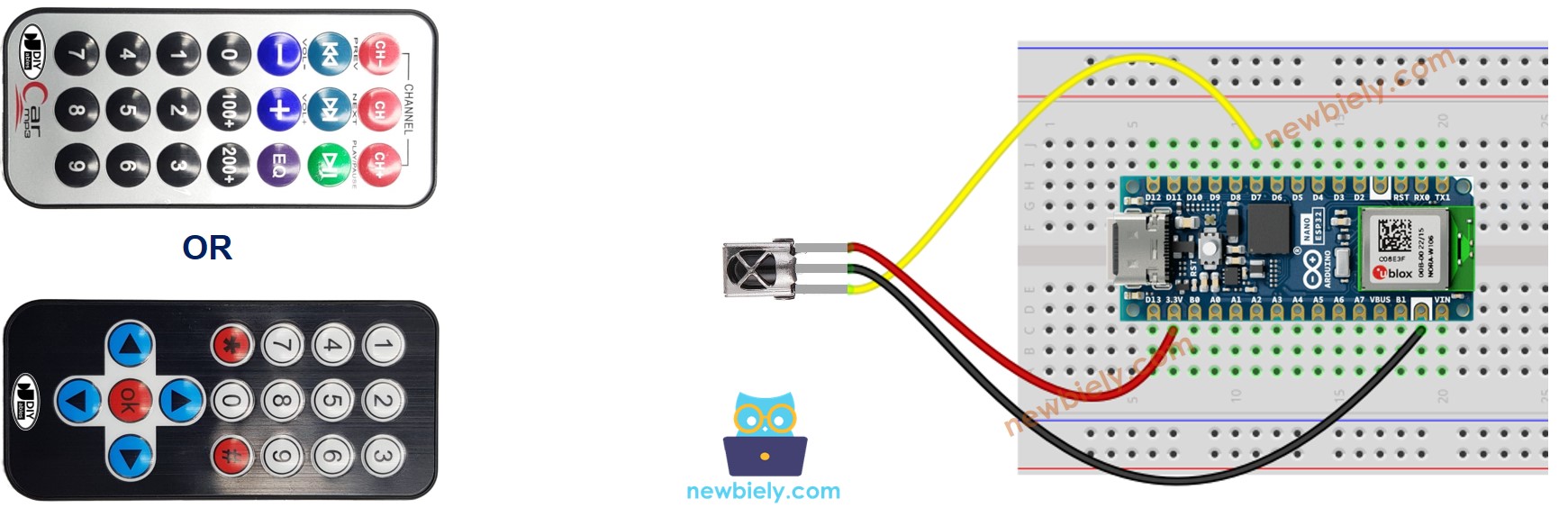

Diagrama de ligação entre o Arduino Nano ESP32 e o Sensor Receptor IR
This image is created using Fritzing. Click to enlarge image
Diagrama de ligação entre o Arduino Nano ESP32 e o Sensor Receptor IR com Adaptador
Antes de conectar o sensor receptor IR ao ESP32, você tem a opção de conectá-lo ao adaptador. Isso facilita a integração e a configuração do sensor receptor IR com o Arduino Nano ESP32.
image source: diyables.io
Como Programar o Controle Remoto IR
- Inclua a biblioteca:
#include <DIYables_IRcontroller.h> // Library for IR Receiver
- Declare um objeto DIYables_IRcontroller_17 ou DIYables_IRcontroller_21 correspondente aos controles remotos IR de 17 teclas ou de 21 teclas:
DIYables_IRcontroller_17 irController(IR_RECEIVER_PIN, 200); // debounce time is 200ms
// OR
DIYables_IRcontroller_21 irController(IR_RECEIVER_PIN, 200); // debounce time is 200ms
- Inicialize o controle IR.
irController.begin();
- No loop, verifique se uma tecla foi pressionada ou não. Se sim, obtenha a tecla
Key17 key = irController.getKey(); // if using 17-key IR controller
// OR
Key21 key = irController.getKey(); // if using 21-key IR controller
- Depois de detectar o pressionamento de uma tecla, você pode executar ações para cada tecla.
Código do Arduino Nano ESP32
- Código do Arduino Nano ESP32 para o controle remoto IR de 17 teclas DIYables
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-ir-remote-control
*/
#include <DIYables_IRcontroller.h> // DIYables_IRcontroller library
#define IR_RECEIVER_PIN D7 // The Arduino Nano ESP32 pin connected to IR receiver
DIYables_IRcontroller_17 irController(IR_RECEIVER_PIN, 200); // debounce time is 200ms
void setup() {
Serial.begin(9600);
irController.begin();
}
void loop() {
Key17 key = irController.getKey();
if (key != Key17::NONE) {
switch (key) {
case Key17::KEY_1:
Serial.println("1");
// TODO: YOUR CONTROL
break;
case Key17::KEY_2:
Serial.println("2");
// TODO: YOUR CONTROL
break;
case Key17::KEY_3:
Serial.println("3");
// TODO: YOUR CONTROL
break;
case Key17::KEY_4:
Serial.println("4");
// TODO: YOUR CONTROL
break;
case Key17::KEY_5:
Serial.println("5");
// TODO: YOUR CONTROL
break;
case Key17::KEY_6:
Serial.println("6");
// TODO: YOUR CONTROL
break;
case Key17::KEY_7:
Serial.println("7");
// TODO: YOUR CONTROL
break;
case Key17::KEY_8:
Serial.println("8");
// TODO: YOUR CONTROL
break;
case Key17::KEY_9:
Serial.println("9");
// TODO: YOUR CONTROL
break;
case Key17::KEY_STAR:
Serial.println("*");
// TODO: YOUR CONTROL
break;
case Key17::KEY_0:
Serial.println("0");
// TODO: YOUR CONTROL
break;
case Key17::KEY_SHARP:
Serial.println("#");
// TODO: YOUR CONTROL
break;
case Key17::KEY_UP:
Serial.println("UP");
// TODO: YOUR CONTROL
break;
case Key17::KEY_DOWN:
Serial.println("DOWN");
// TODO: YOUR CONTROL
break;
case Key17::KEY_LEFT:
Serial.println("LEFT");
// TODO: YOUR CONTROL
break;
case Key17::KEY_RIGHT:
Serial.println("RIGHT");
// TODO: YOUR CONTROL
break;
case Key17::KEY_OK :
Serial.println("OK");
// TODO: YOUR CONTROL
break;
default:
Serial.println("WARNING: undefined key:");
break;
}
}
}
- Código do Arduino Nano ESP32 para o controle remoto IR de 21 teclas DIYables
/*
* Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-ir-remote-control
*/
#include <DIYables_IRcontroller.h> // DIYables_IRcontroller library
#define IR_RECEIVER_PIN D7 // The Arduino Nano ESP32 pin connected to IR receiver
DIYables_IRcontroller_21 irController(IR_RECEIVER_PIN, 200); // debounce time is 200ms
void setup() {
Serial.begin(9600);
irController.begin();
}
void loop() {
Key21 key = irController.getKey();
if (key != Key21::NONE) {
switch (key) {
case Key21::KEY_CH_MINUS:
Serial.println("CH-");
// TODO: YOUR CONTROL
break;
case Key21::KEY_CH:
Serial.println("CH");
// TODO: YOUR CONTROL
break;
case Key21::KEY_CH_PLUS:
Serial.println("CH+");
// TODO: YOUR CONTROL
break;
case Key21::KEY_PREV:
Serial.println("<<");
// TODO: YOUR CONTROL
break;
case Key21::KEY_NEXT:
Serial.println(">>");
// TODO: YOUR CONTROL
break;
case Key21::KEY_PLAY_PAUSE:
Serial.println(">||");
// TODO: YOUR CONTROL
break;
case Key21::KEY_VOL_MINUS:
Serial.println("–");
// TODO: YOUR CONTROL
break;
case Key21::KEY_VOL_PLUS:
Serial.println("+");
// TODO: YOUR CONTROL
break;
case Key21::KEY_EQ:
Serial.println("EQ");
// TODO: YOUR CONTROL
break;
case Key21::KEY_100_PLUS:
Serial.println("100+");
// TODO: YOUR CONTROL
break;
case Key21::KEY_200_PLUS:
Serial.println("200+");
// TODO: YOUR CONTROL
break;
case Key21::KEY_0:
Serial.println("0");
// TODO: YOUR CONTROL
break;
case Key21::KEY_1:
Serial.println("1");
// TODO: YOUR CONTROL
break;
case Key21::KEY_2:
Serial.println("2");
// TODO: YOUR CONTROL
break;
case Key21::KEY_3:
Serial.println("3");
// TODO: YOUR CONTROL
break;
case Key21::KEY_4:
Serial.println("4");
// TODO: YOUR CONTROL
break;
case Key21::KEY_5:
Serial.println("5");
// TODO: YOUR CONTROL
break;
case Key21::KEY_6:
Serial.println("6");
// TODO: YOUR CONTROL
break;
case Key21::KEY_7:
Serial.println("7");
// TODO: YOUR CONTROL
break;
case Key21::KEY_8:
Serial.println("8");
// TODO: YOUR CONTROL
break;
case Key21::KEY_9:
Serial.println("9");
// TODO: YOUR CONTROL
break;
default:
Serial.println("WARNING: undefined key:");
break;
}
}
}
Passos Rápidos
- Se esta é a primeira vez que você usa o Arduino Nano ESP32, veja como configurar o ambiente para o Arduino Nano ESP32 no Arduino IDE.

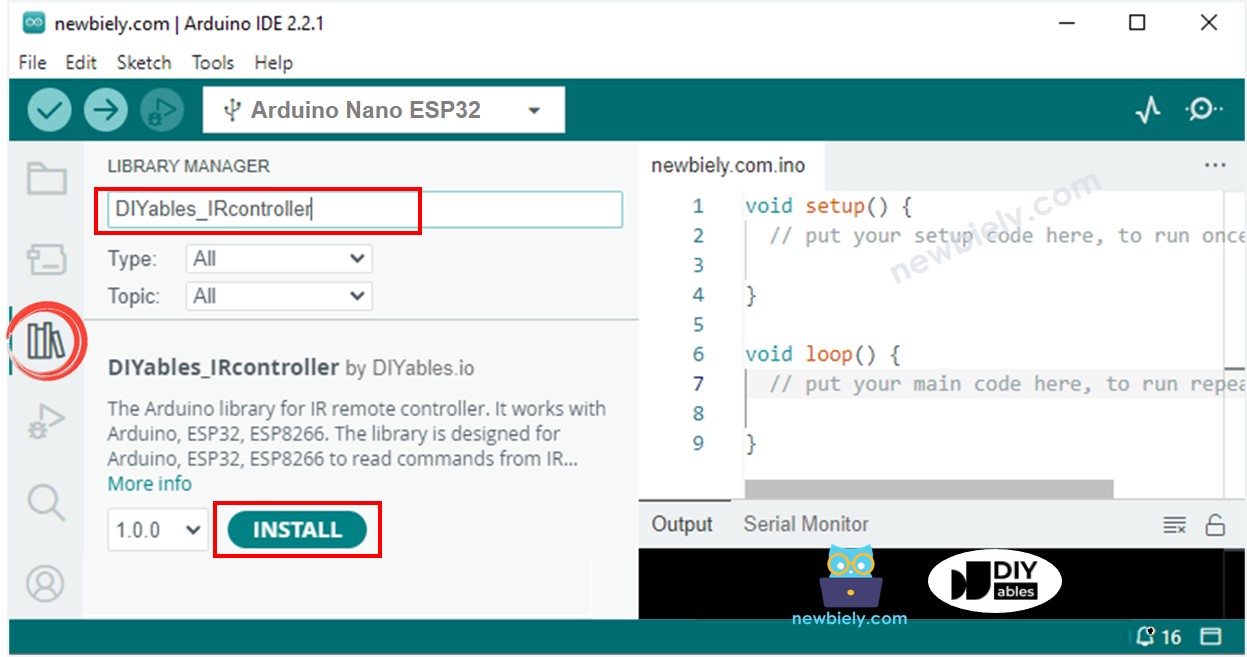

- Abra o Library Manager clicando no ícone Library Manager na barra de navegação à esquerda do Arduino IDE
- Pesquise "DIYables_IRcontroller" e encontre a biblioteca DIYables_IRcontroller da DIYables
- Clique no botão Install para instalar a biblioteca DIYables_IRcontroller.
- Será pedido para você instalar a dependência da biblioteca, como na imagem abaixo:
- Clique no botão Install all para instalar a dependência
- Copie o código acima e abra no Arduino IDE
- Clique no botão Upload do Arduino IDE para fazer o upload do código para o Arduino Nano ESP32
- Pressione as teclas do controle remoto uma por uma
- Veja o resultado no Serial Monitor.
- Quando você pressiona as teclas de um controle IR de 21 teclas uma por uma, este é o resultado:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
9
8
7
6
5
4
3
2
1
0
200+
100+
EQ
+
–
||
>>
<<
CH+
CH
CH-
Agora você pode personalizar o código e controlar diferentes dispositivos, como LEDs, ventiladores, bombas, atuadores e mais, usando controles remotos IR. Isso significa que você pode alterar o código para fazer esses dispositivos responderem aos comandos enviados pelo controle remoto.
