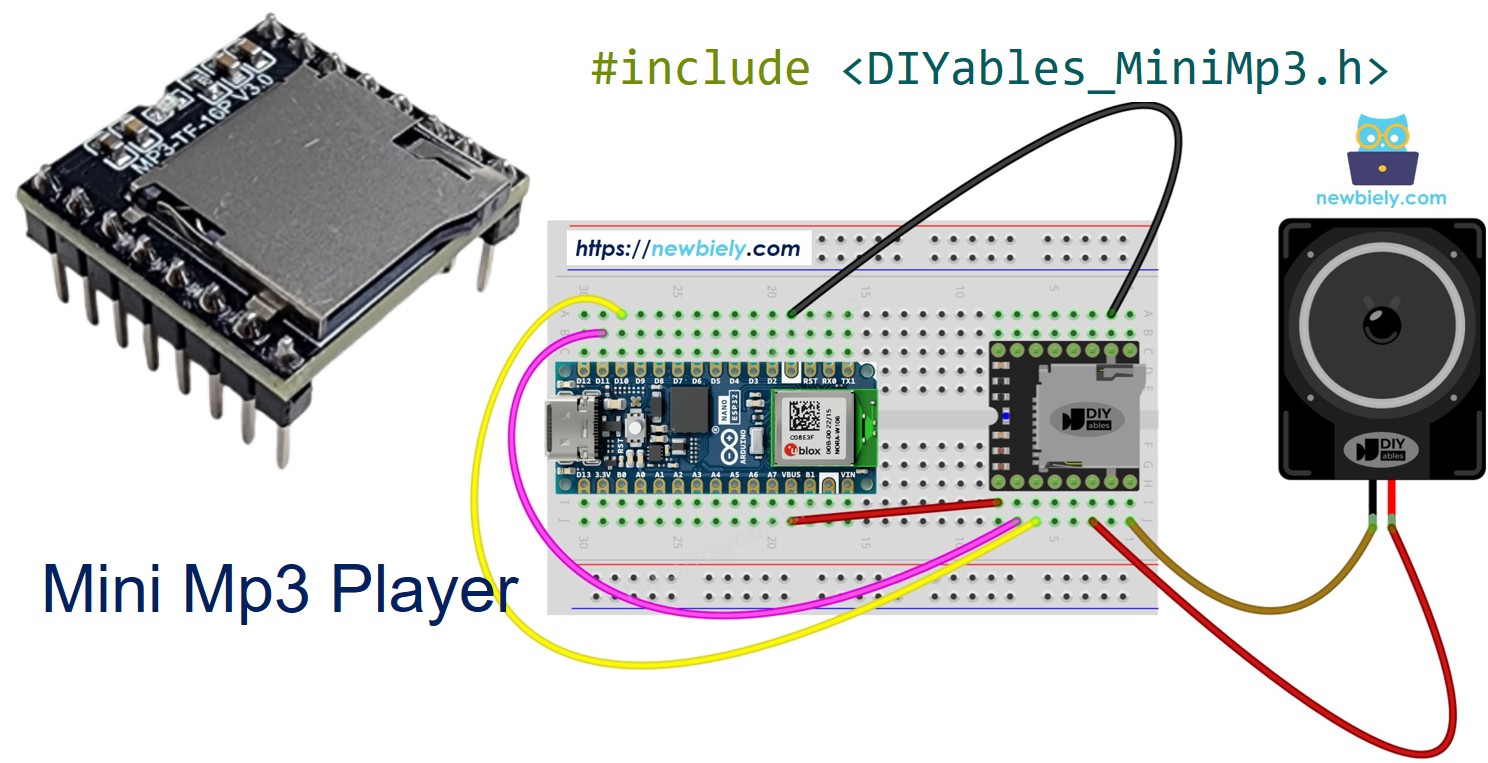

Arduino Nano ESP32 - Mini Player de Mp3
O Arduino Nano ESP32 é uma placa poderosa de 3.3V com WiFi e Bluetooth embutidos. Neste tutorial, vamos combiná-lo com o módulo DIYables Mini Mp3 Player para montar um player de mp3 totalmente controlável. Veja o que vamos fazer:
- Conectar o módulo ao Nano ESP32 — sem precisar de resistor, graças aos níveis lógicos de 3.3V.
- Preparar o cartão SD com arquivos mp3 com os nomes corretos.
- Escrever código para tocar, pausar, retomar, parar e pular faixas.
- Controlar o volume por botões e comandos seriais.
- Configurar a repetição de faixa, o modo aleatório completo e a reprodução por pasta.
- Ler o status do módulo (faixa atual, volume, estado de reprodução).
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Observação: Nenhum resistor de 1K é necessário — o Nano ESP32 usa lógica de 3.3V, que combina nativamente com o módulo.
Visão Geral do Módulo Mini Player de Mp3
O DIYables Mini Mp3 Player é um módulo decodificador de mp3 independente, alimentado pelo chip YX5200-24SS. Insira um cartão micro SD com arquivos mp3, conecte um pequeno alto-falante e envie comandos seriais para controlar a reprodução.
O módulo aceita comandos UART a 9600 baud e oferece estes recursos:
- Controle completo da reprodução: tocar, pausar, retomar, parar, próxima, anterior
- 31 níveis de volume (0 a 30)
- 6 predefinições de equalizador (Normal, Pop, Rock, Jazz, Classic, Bass)
- Modos de repetição: repetir uma faixa, repetir pasta, repetir tudo, aleatório
- Reprodução organizada por pastas para áudio categorizado
- Inserção de anúncios (interrompe e retoma)
- Consultas de status em tempo real
Pinagem
| Pino | Função |
|---|---|
| VCC | Alimentação de 3.2V a 5.0V |
| GND | Terra |
| RX | Entrada UART (conecte ao TX da placa) |
| TX | Saída UART (conecte ao RX da placa) |
| SPK_1 | Alto-falante + (amplificador de 3W embutido) |
| SPK_2 | Alto-falante − |
| DAC_R | Saída de nível de linha direita |
| DAC_L | Saída de nível de linha esquerda |
| BUSY | LOW = tocando, HIGH = ocioso |
| IO_1 | Toque curto → anterior, toque longo → diminuir volume |
| IO_2 | Toque curto → próxima, toque longo → aumentar volume |

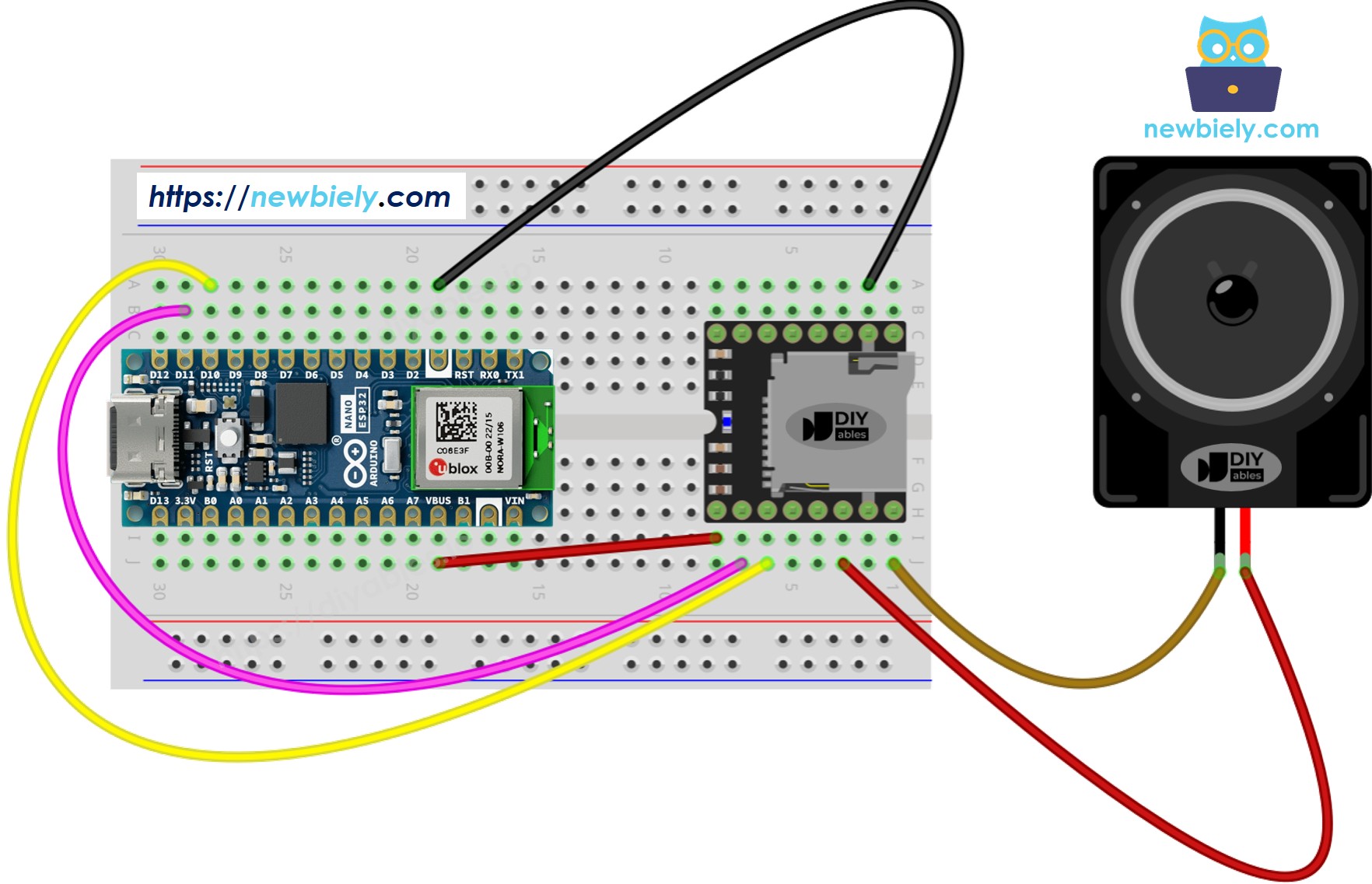

Diagrama de Ligação
O Nano ESP32 opera com lógica de 3.3V — a mesma tensão que o Mini Mp3 Player usa internamente. Isso significa que você pode conectar TX/RX diretamente, sem nenhum resistor.
Vamos usar a Serial1 do Nano ESP32 para a comunicação com o módulo, mantendo a Serial padrão livre para o Serial Monitor.
| Mini Mp3 Player | Arduino Nano ESP32 | Observações |
|---|---|---|
| VCC | 3.3V | O módulo também aceita 5V do VBUS, se necessário |
| GND | GND | |
| RX | TX1 (D5) | Conexão direta — sem resistor |
| TX | RX1 (D4) | Conexão direta |
| SPK_1 | Alto-falante + | |
| SPK_2 | Alto-falante − |
This image is created using Fritzing. Click to enlarge image
Preparação do Cartão SD
Prepare o cartão micro SD antes de inseri-lo no módulo:
- Formate como FAT16 ou FAT32.
- Copie os arquivos mp3 para a raiz com nomes preenchidos com zeros:
/001.mp3
/002.mp3
/003.mp3
Para reprodução por pasta:
/01/001.mp3
/01/002.mp3
/02/001.mp3
Lembre-se:
- A numeração das faixas começa em 1 (não em 0).
- O módulo determina a ordem das faixas pela sequência de cópia, não pelos nomes dos arquivos. Formate o cartão primeiro e depois copie os arquivos um por um, em ordem.
- Nomes de pastas: 2 dígitos, preenchidos com zeros (01–99). Nomes de arquivos dentro delas: 3 dígitos, preenchidos com zeros (001–255).

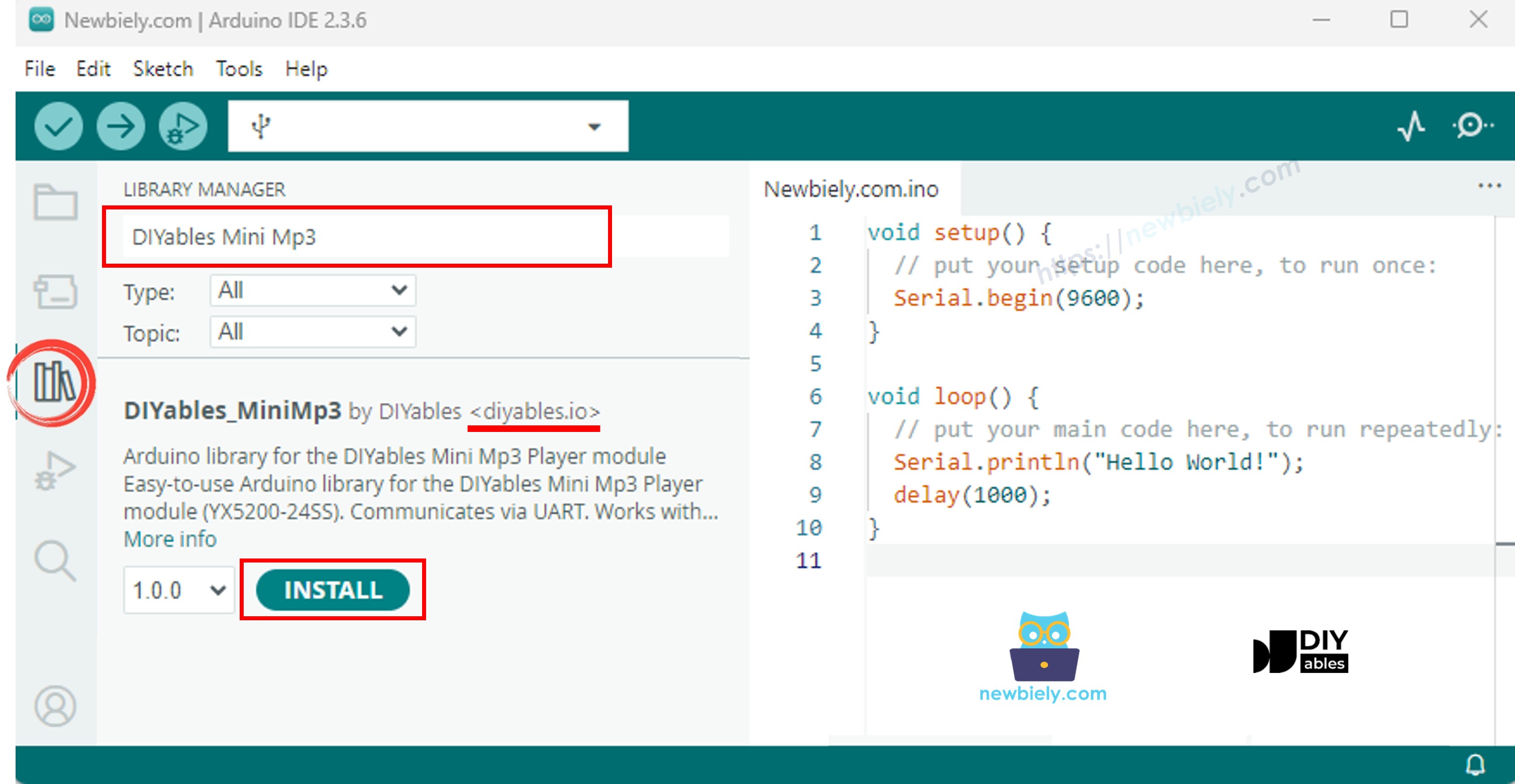

Instalação da Biblioteca
- Conecte o Nano ESP32 ao seu computador por USB-C.
- Abra o Arduino IDE, selecione Arduino Nano ESP32 como sua placa e escolha a porta correta.
- Vá ao painel Libraries à esquerda.
- Pesquise "DIYables_MiniMp3" e instale a biblioteca da DIYables.
- Clique em Install.
A biblioteca não tem nenhuma dependência externa.
Código do Nano ESP32 — Modelo Básico
Como o Nano ESP32 tem portas seriais por hardware, usamos a Serial1 em vez do SoftwareSerial:
#include <DIYables_MiniMp3.h>
DIYables_MiniMp3 mp3;
void setup() {
Serial.begin(115200);
Serial1.begin(9600); // Hardware serial for the mp3 module
mp3.begin(Serial1);
delay(1000); // Wait for the module to boot
mp3.setVolume(25);
}
void loop() {
// Your code here
}
Não precisa da biblioteca SoftwareSerial! A serial por hardware é mais confiável, principalmente na baixa velocidade de 9600 baud que este módulo usa.
Código do Nano ESP32 — Tocar uma Única Faixa
/*
* DIYables Mini Mp3 Player - Play One Track
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Plays track 001 once, then stops.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000); // Wait for the module to initialize
mp3.setVolume(25); // Set volume (0 to 30)
Serial.println("Playing track 1...");
mp3.play(1); // Play track 001.mp3
}
void loop()
{
// Nothing to do here
}
Como Testar
- Carregue o cartão SD com arquivos mp3 e insira-o no módulo.
- Ligue o módulo ao Nano ESP32 como mostrado acima (sem resistor!).
- Conecte a placa por USB-C, selecione Arduino Nano ESP32 e faça o upload.
Você deve ouvir a faixa 001.mp3 pelo alto-falante conectado.
Comandos de Reprodução
| Método | Finalidade | Exemplo |
|---|---|---|
| play(trackNum) | Iniciar uma faixa específica | mp3.play(1) |
| playNext() | Avançar para a próxima faixa | mp3.playNext() |
| playPrevious() | Ir para a faixa anterior | mp3.playPrevious() |
| pause() | Pausar a faixa ativa | mp3.pause() |
| resume() | Retomar a faixa | mp3.resume() |
| stop() | Parar a reprodução | mp3.stop() |
Código do Nano ESP32 — Tocar Várias Faixas
/*
* DIYables Mini Mp3 Player - Play Multiple Tracks
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Plays tracks one after another with a delay between them.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, 003.mp3
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
int currentTrack = 1;
int totalTracks = 3; // Change this to match your SD card
unsigned long lastTrackTime = 0;
unsigned long trackDuration = 5000; // Wait 5 seconds between tracks (adjust as needed)
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
Serial.println("Playing track 1...");
mp3.play(currentTrack);
lastTrackTime = millis();
}
void loop()
{
// After trackDuration, play the next track
if (millis() - lastTrackTime >= trackDuration)
{
currentTrack++;
if (currentTrack > totalTracks)
currentTrack = 1; // Loop back to first track
Serial.print("Playing track ");
Serial.println(currentTrack);
mp3.play(currentTrack);
lastTrackTime = millis();
}
}
Como Testar
- Garanta que o cartão SD tenha pelo menos 3 faixas. Faça o upload e as faixas vão se alternar a cada 5 segundos.
Código do Nano ESP32 — Controle de Volume
/*
* DIYables Mini Mp3 Player - Volume Control
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Use two buttons to increase/decrease the volume.
* Press button on pin D2 to volume up, pin D3 to volume down.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
* Button UP -> Pin D2 (other leg to GND)
* Button DOWN -> Pin D3 (other leg to GND)
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
const int BUTTON_VOL_UP = D2;
const int BUTTON_VOL_DOWN = D3;
int volume = 15; // Start at half volume
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
pinMode(BUTTON_VOL_UP, INPUT_PULLUP);
pinMode(BUTTON_VOL_DOWN, INPUT_PULLUP);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(volume);
mp3.loopTrack(1); // Play track 1 on repeat
Serial.print("Volume: ");
Serial.println(volume);
}
void loop()
{
// Volume Up button (pressed = LOW because of INPUT_PULLUP)
if (digitalRead(BUTTON_VOL_UP) == LOW)
{
if (volume < 30)
{
volume++;
mp3.setVolume(volume);
Serial.print("Volume: ");
Serial.println(volume);
}
delay(200); // Simple debounce
}
// Volume Down button
if (digitalRead(BUTTON_VOL_DOWN) == LOW)
{
if (volume > 0)
{
volume--;
mp3.setVolume(volume);
Serial.print("Volume: ");
Serial.println(volume);
}
delay(200); // Simple debounce
}
}
Como Testar
- Ligue dois botões, faça o upload do sketch e pressione os botões enquanto a música toca.
Comandos de Volume
| Método | Finalidade | Exemplo |
|---|---|---|
| setVolume(v) | Ir para um nível de volume específico | mp3.setVolume(20) |
| volumeUp() | Aumentar 1 passo | mp3.volumeUp() |
| volumeDown() | Diminuir 1 passo | mp3.volumeDown() |
| getVolume() | Consultar o nível atual | mp3.getVolume() |
Código do Nano ESP32 — Botões Próxima/Anterior
/*
* DIYables Mini Mp3 Player - Next/Previous with Buttons
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Use two buttons to play next/previous tracks.
* Displays the current track number on the Serial Monitor.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
* Button NEXT -> Pin D2 (other leg to GND)
* Button PREV -> Pin D3 (other leg to GND)
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
const int BUTTON_NEXT = D2;
const int BUTTON_PREV = D3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
pinMode(BUTTON_NEXT, INPUT_PULLUP);
pinMode(BUTTON_PREV, INPUT_PULLUP);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
mp3.play(1); // Start with track 1
Serial.println("Press NEXT or PREV button to change track");
}
void loop()
{
if (digitalRead(BUTTON_NEXT) == LOW)
{
Serial.println("Next track");
mp3.playNext();
delay(300); // Simple debounce
}
if (digitalRead(BUTTON_PREV) == LOW)
{
Serial.println("Previous track");
mp3.playPrevious();
delay(300); // Simple debounce
}
}
Como Testar
- Ligue os botões e faça o upload. Pressione NEXT ou PREV para navegar pelas suas faixas.
Código do Nano ESP32 — Alternar Pausar/Retomar
/*
* DIYables Mini Mp3 Player - Pause and Resume
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Demonstrates pausing and resuming playback using a single button.
* Press the button to toggle between pause and resume.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
* Button -> Pin D2 (other leg to GND)
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
const int BUTTON_PIN = D2;
bool paused = false;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
pinMode(BUTTON_PIN, INPUT_PULLUP);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
mp3.play(1);
Serial.println("Playing. Press button to pause/resume.");
}
void loop()
{
if (digitalRead(BUTTON_PIN) == LOW)
{
if (paused)
{
mp3.resume();
Serial.println("Resumed");
}
else
{
mp3.pause();
Serial.println("Paused");
}
paused = !paused;
delay(300); // Simple debounce
}
}
Código do Nano ESP32 — Repetir uma Faixa
/*
* DIYables Mini Mp3 Player - Loop Track
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Loops (repeats) a track continuously with EQ setting.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card file structure:
* /001.mp3
* /002.mp3
* ...
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000); // Wait for the module to initialize
mp3.setVolume(25); // Volume: 0 to 30
mp3.setEQ(DIYables_MiniMp3::EQ_NORMAL);
Serial.println("Playing track 1 on loop...");
mp3.loopTrack(1);
}
void loop()
{
// Your code here
}
Comandos de Repetição e Aleatório
| Método | Finalidade | Exemplo |
|---|---|---|
| loopTrack(t) | Continuar repetindo uma faixa | mp3.loopTrack(1) |
| loopFolder(f) | Repetir todas as faixas de uma pasta | mp3.loopFolder(1) |
| loopAll() | Repetir tudo que está no cartão | mp3.loopAll() |
| stopLoop() | Encerrar o modo de repetição atual | mp3.stopLoop() |
| shuffle() | Embaralhar a ordem de reprodução | mp3.shuffle() |
Código do Nano ESP32 — Tocar de uma Pasta
/*
* DIYables Mini Mp3 Player - Play from Folder
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Plays tracks from specific folders on the SD card.
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card file structure:
* /01/001.mp3 <- playFolder(1, 1)
* /01/002.mp3 <- playFolder(1, 2)
* /02/001.mp3 <- playFolder(2, 1)
* /02/002.mp3 <- playFolder(2, 2)
*
* IMPORTANT:
* - Numbering starts from 1, NOT 0
* - Folder names must be 2-digit zero-padded (01-99)
* - Track names must be 3-digit zero-padded (001-255)
* - Format SD card as FAT32, then copy files one by one in order
* - Track order is determined by the order files were copied,
* NOT by filename. So copy them in the correct sequence.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
// Play track 1 from folder 01
Serial.println("Playing folder 01, track 001...");
mp3.playFolder(1, 1);
delay(5000);
// Play track 2 from folder 01
Serial.println("Playing folder 01, track 002...");
mp3.playFolder(1, 2);
delay(5000);
// Play track 1 from folder 02
Serial.println("Playing folder 02, track 001...");
mp3.playFolder(2, 1);
}
void loop()
{
// Nothing to do here
}
Métodos de Pasta
| Método | Finalidade | Exemplo |
|---|---|---|
| playFolder(f, t) | Selecionar a faixa t da pasta f | mp3.playFolder(1, 1) |
| playLargeFolder(f, t) | Modo de pasta grande (até 3000 faixas) | mp3.playLargeFolder(1, 1500) |
| playFromMP3Folder(t) | Acessar a pasta especial /mp3 | mp3.playFromMP3Folder(1) |
Código do Nano ESP32 — Controle pelo Serial Monitor
/*
* DIYables Mini Mp3 Player - Serial Command Control
*
* Product: DIYables Mini Mp3 Player Module
* https://diyables.io/products/mini-mp3-player-module
*
* Control the Mp3 player by typing commands in the Serial Monitor.
* Great for testing all functions without extra hardware.
*
* Commands (type in Serial Monitor, then press Enter):
* 1-9 Play track 1 to 9
* + Volume up
* - Volume down
* p Pause
* r Resume
* s Stop
* n Next track
* b Previous track (back)
* ? Show current status
*
* Wiring Table:
* Mini Mp3 RX -> Arduino Pin D11
* Mini Mp3 TX -> Arduino Pin D10
* Mini Mp3 VCC -> Vbus
* Mini Mp3 GND -> GND
* Speaker connected to SPK_1 and SPK_2 pins
*
* SD Card: Put mp3 files in root, named 001.mp3, 002.mp3, etc.
*/
#include <DIYables_MiniMp3.h>
#include <SoftwareSerial.h>
SoftwareSerial mp3Serial(D10, D11); // RX, TX
DIYables_MiniMp3 mp3;
void setup()
{
Serial.begin(9600);
mp3Serial.begin(9600);
mp3.begin(mp3Serial);
delay(1000);
mp3.setVolume(20);
Serial.println("=== DIYables Mini Mp3 Player ===");
Serial.println("Commands:");
Serial.println(" 1-9 Play track number");
Serial.println(" + Volume up");
Serial.println(" - Volume down");
Serial.println(" p Pause");
Serial.println(" r Resume");
Serial.println(" s Stop");
Serial.println(" n Next track");
Serial.println(" b Previous track");
Serial.println(" ? Show status");
Serial.println("================================");
}
void loop()
{
if (Serial.available())
{
char cmd = Serial.read();
switch (cmd)
{
case '1': case '2': case '3':
case '4': case '5': case '6':
case '7': case '8': case '9':
Serial.print("Playing track ");
Serial.println(cmd - '0');
mp3.play(cmd - '0');
break;
case '+':
Serial.println("Volume up");
mp3.volumeUp();
break;
case '-':
Serial.println("Volume down");
mp3.volumeDown();
break;
case 'p':
Serial.println("Paused");
mp3.pause();
break;
case 'r':
Serial.println("Resumed");
mp3.resume();
break;
case 's':
Serial.println("Stopped");
mp3.stop();
break;
case 'n':
Serial.println("Next track");
mp3.playNext();
break;
case 'b':
Serial.println("Previous track");
mp3.playPrevious();
break;
case '?':
{
Serial.println("--- Status ---");
int16_t vol = mp3.getVolume();
Serial.print("Volume: ");
Serial.println(vol);
int16_t track = mp3.getCurrentTrack();
Serial.print("Current track: ");
Serial.println(track);
bool playing = mp3.isPlaying();
Serial.print("Playing: ");
Serial.println(playing ? "Yes" : "No");
int16_t total = mp3.getTrackCount();
Serial.print("Total tracks: ");
Serial.println(total);
Serial.println("--------------");
break;
}
default:
break;
}
}
}
Comandos Seriais
| Entrada | Resultado |
|---|---|
| 1–9 | Tocar aquela faixa |
| + / − | Aumentar / diminuir volume |
| p | Pausar |
| r | Retomar |
| s | Parar |
| n | Próxima faixa |
| b | Faixa anterior |
| ? | Mostrar status |
Predefinições do Equalizador
| Constante | ID | Tom |
|---|---|---|
| DIYables_MiniMp3::EQ_NORMAL | 0 | Neutro |
| DIYables_MiniMp3::EQ_POP | 1 | Pop |
| DIYables_MiniMp3::EQ_ROCK | 2 | Rock |
| DIYables_MiniMp3::EQ_JAZZ | 3 | Jazz |
| DIYables_MiniMp3::EQ_CLASSIC | 4 | Clássico |
| DIYables_MiniMp3::EQ_BASS | 5 | Reforço de graves |
mp3.setEQ(DIYables_MiniMp3::EQ_POP);
Funções de Consulta de Status
Cada consulta bloqueia por até 100 ms. Retorna −1 em caso de timeout.
| Método | Retorna | Informação |
|---|---|---|
| isPlaying() | bool | Se uma faixa está ativa |
| getVolume() | int16_t | Volume (0–30) |
| getEQ() | int16_t | Predefinição de EQ (0–5) |
| getTrackCount() | int16_t | Total de faixas no cartão |
| getCurrentTrack() | int16_t | Faixa em reprodução no momento |
| getFolderCount() | int16_t | Número de pastas |
| getTrackCountInFolder(f) | int16_t | Faixas na pasta f |
