Visão Geral

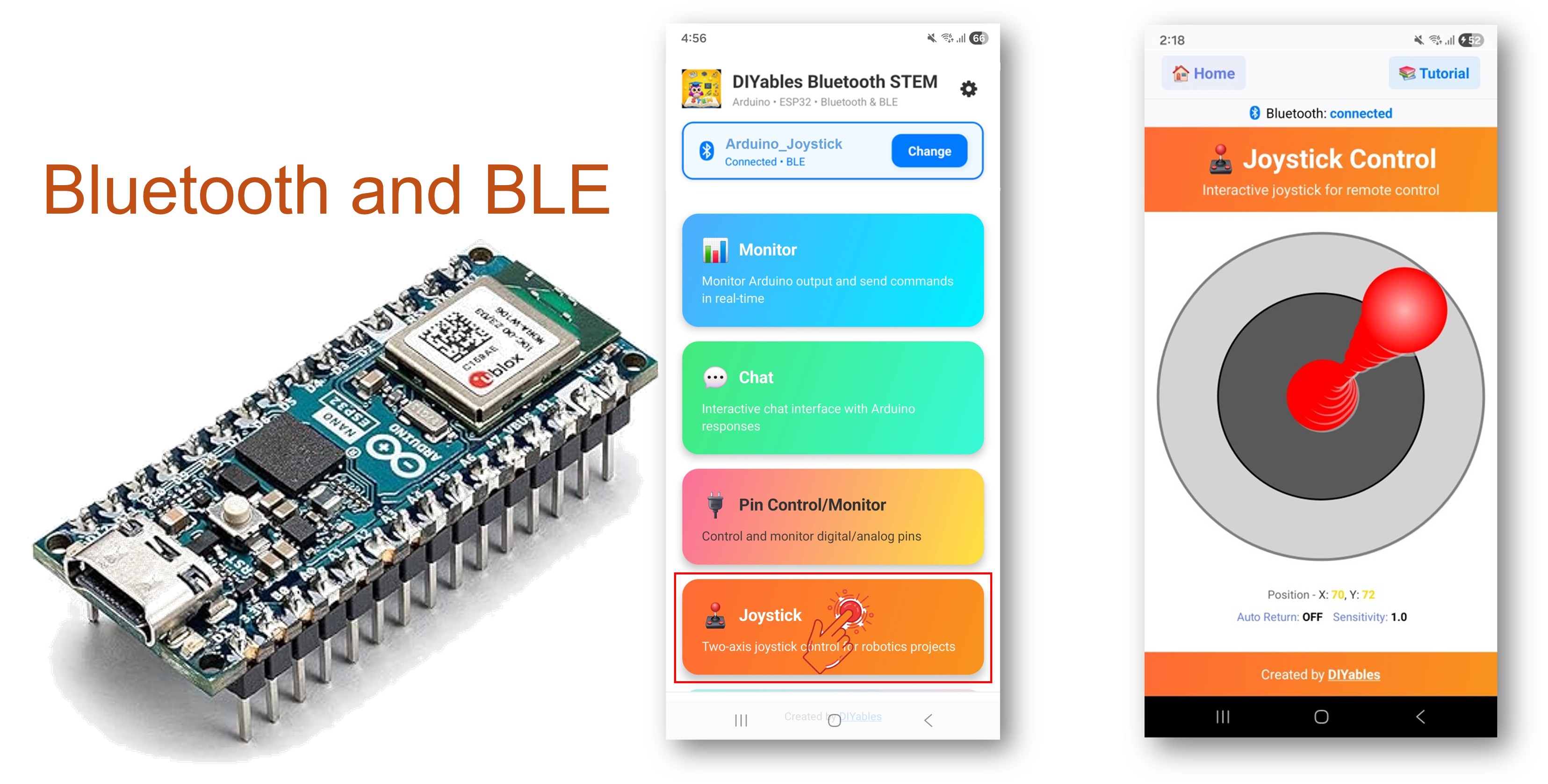

Este exemplo implementa um controle de joystick 2D interativo no Arduino Nano ESP32 usando BLE (Bluetooth Low Energy) por meio do aplicativo DIYables Bluetooth STEM. Receba coordenadas X/Y em tempo real (-100 a +100) para controle direcional. Adequado para navegação de robôs, servos pan-tilt, controle de motores e controles de jogos.
Observação: O Arduino Nano ESP32 suporta apenas BLE — o Bluetooth Clássico não é suportado. O DIYables Bluetooth App funciona em Android e iOS com BLE.
Recursos
- Controle 2D: Eixos X e Y com faixa de −100 a +100
- Sensibilidade Configurável: Limite mínimo de movimento antes de disparar as atualizações
- Opção de Retorno Automático: O joystick pode voltar ao centro automaticamente quando solto
- Valores em Tempo Real: Atualizações contínuas da posição enquanto você arrasta
- Suporte a Android e iOS: O BLE é compatível com as duas plataformas
- Sem Necessidade de Pareamento: O BLE conecta sem pareamento manual
- Baixo Consumo: O BLE consome menos energia que o Bluetooth Clássico
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Código Arduino Nano ESP32
Passos Rápidos
- Novo no Arduino Nano ESP32? Comece pelo guia de primeiros passos do Arduino Nano ESP32.
- Conecte o Arduino Nano ESP32 ao seu computador via USB.
- Abra a Arduino IDE.
- Selecione a placa Arduino Nano ESP32 e a porta COM correta.
- Clique no ícone Libraries na barra lateral esquerda.
- Pesquise por "DIYables Bluetooth" e selecione a biblioteca DIYables Bluetooth da DIYables.
- Clique em Install.
- Quando for solicitado a instalar as dependências, clique em Install All.
Código BLE
- Na Arduino IDE, abra File Examples DIYables Bluetooth ArduinoBLE_Joystick, ou cole o código no editor.
/*
* DIYables Bluetooth Library - ESP32 BLE Joystick Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Joystick feature:
* - Interactive joystick control via Bluetooth
* - Real-time X/Y coordinate values (-100 to +100)
* - Control pins based on joystick position
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothJoystick.h>
#include <platforms/DIYables_Esp32BLE.h>
// BLE Configuration
const char* DEVICE_NAME = "ESP32BLE_Joystick";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_Esp32BLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Joystick app instance
DIYables_BluetoothJoystick bluetoothJoystick(false, 5);
// Variables to store current joystick values
int currentJoystickX = 0;
int currentJoystickY = 0;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 BLE Joystick Example");
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add joystick app to server
bluetoothServer.addApp(&bluetoothJoystick);
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
// Set up joystick callback for position changes
bluetoothJoystick.onJoystickValue([](int x, int y) {
currentJoystickX = x;
currentJoystickY = y;
Serial.print("Joystick - X: ");
Serial.print(x);
Serial.print(", Y: ");
Serial.println(y);
// TODO: Add your control logic here based on joystick position
});
bluetoothJoystick.onGetConfig([]() {
bluetoothJoystick.send(currentJoystickX, currentJoystickY);
Serial.print("App requested values - Sent: X=");
Serial.print(currentJoystickX);
Serial.print(", Y=");
Serial.println(currentJoystickY);
});
Serial.println("Waiting for Bluetooth connection...");
}
void loop() {
bluetoothServer.loop();
delay(10);
}
- Clique em Upload para gravar o sketch na placa.
- Abra o Serial Monitor.
- A saída do Serial Monitor deve ficar assim:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - Joystick Example
Waiting for Bluetooth connection...
Aplicativo Móvel
Observação: O DIYables Bluetooth App funciona em Android e iOS com BLE. Não é necessário fazer pareamento manual.
- Abra o DIYables Bluetooth App.
- Na primeira abertura, conceda as seguintes permissões:
- Dispositivos Próximos (Android 12+) / Bluetooth (iOS) — necessário para procurar e conectar a dispositivos Bluetooth
- Localização (somente Android 11 e anteriores) — exigida pelas versões mais antigas do Android para procurar dispositivos BLE
- Verifique se o Bluetooth está ativado no seu dispositivo.
- Toque em Connect na tela inicial. O aplicativo vai procurar dispositivos BLE.
- Toque em "Arduino_Joystick" nos resultados da busca.

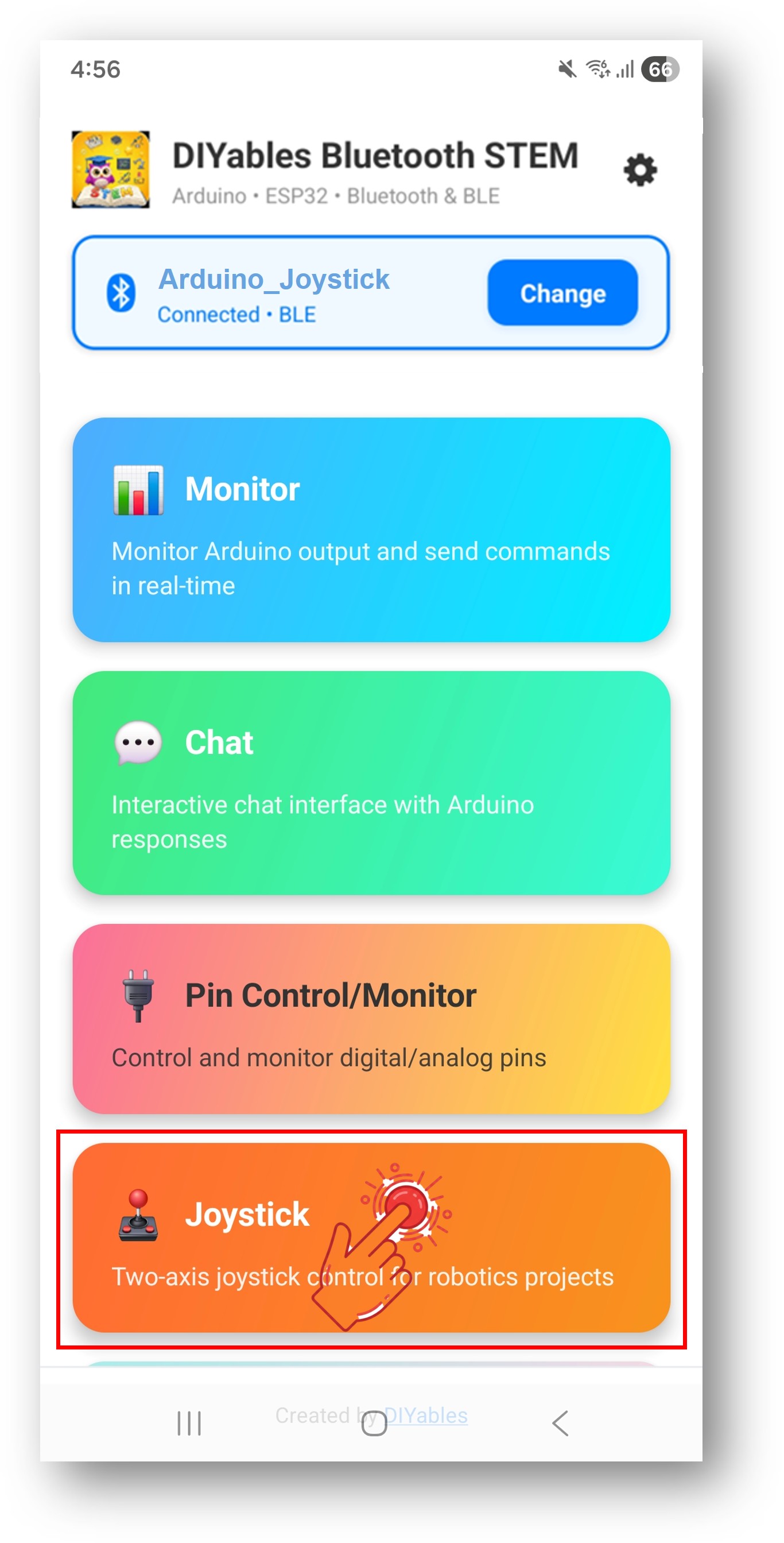

- Depois de conectar, volte à tela inicial e abra o aplicativo Joystick.
Toque no ícone de configurações na tela inicial para mostrar ou ocultar aplicativos. Veja o Manual do Usuário do DIYables Bluetooth App para mais detalhes.
- Arraste o joystick em qualquer direção.
Agora volte ao Serial Monitor na Arduino IDE. Você verá:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Bluetooth connected!
Joystick - X: 50, Y: 0
Joystick - X: 100, Y: 50
Joystick - X: 0, Y: -75
Joystick - X: 0, Y: 0
Personalização Criativa - Adapte o Código ao Seu Projeto
Tratar os Valores do Joystick
bluetoothJoystick.onJoystickValue([](int x, int y) {
currentJoystickX = x;
currentJoystickY = y;
Serial.print("Joystick - X: ");
Serial.print(x);
Serial.print(", Y: ");
Serial.println(y);
// TODO: Add your control logic here
});
Configurar o Joystick
// Constructor: DIYables_BluetoothJoystick(autoReturn, sensitivity)
DIYables_BluetoothJoystick bluetoothJoystick(false, 5);
// Change settings at runtime
bluetoothJoystick.setAutoReturn(true); // Auto-center when released
bluetoothJoystick.setSensitivity(10.0); // Only update when moved >10%
Tratar a Solicitação de Configuração
bluetoothJoystick.onGetConfig([]() {
bluetoothJoystick.send(currentJoystickX, currentJoystickY);
});
Exemplos de Programação
Robô com Tração Diferencial
const int LEFT_MOTOR_PIN = 9;
const int RIGHT_MOTOR_PIN = 10;
const int LEFT_DIR_PIN = 7;
const int RIGHT_DIR_PIN = 8;
bluetoothJoystick.onJoystickValue([](int x, int y) {
// Differential drive: mix X and Y
int leftSpeed = constrain(y + x, -100, 100);
int rightSpeed = constrain(y - x, -100, 100);
// Set direction
digitalWrite(LEFT_DIR_PIN, leftSpeed >= 0 ? HIGH : LOW);
digitalWrite(RIGHT_DIR_PIN, rightSpeed >= 0 ? HIGH : LOW);
// Set speed (PWM)
analogWrite(LEFT_MOTOR_PIN, map(abs(leftSpeed), 0, 100, 0, 255));
analogWrite(RIGHT_MOTOR_PIN, map(abs(rightSpeed), 0, 100, 0, 255));
});
Servo Pan-Tilt
#include <Servo.h>
Servo panServo, tiltServo;
void setup() {
panServo.attach(9);
tiltServo.attach(10);
bluetoothJoystick.onJoystickValue([](int x, int y) {
int panAngle = map(x, -100, 100, 0, 180);
int tiltAngle = map(y, -100, 100, 0, 180);
panServo.write(panAngle);
tiltServo.write(tiltAngle);
});
}
Direção com Zona Morta
const int DEAD_ZONE = 15;
bluetoothJoystick.onJoystickValue([](int x, int y) {
if (abs(x) < DEAD_ZONE && abs(y) < DEAD_ZONE) {
Serial.println("STOPPED");
return;
}
if (abs(y) > abs(x)) {
Serial.println(y > 0 ? "FORWARD" : "BACKWARD");
} else {
Serial.println(x > 0 ? "RIGHT" : "LEFT");
}
});
Solução de Problemas
Problemas Comuns
1. Dispositivo não aparece no aplicativo
- Confirme que a placa está ligada e que o sketch foi carregado
- Verifique se o Bluetooth está ativado no seu celular
- No Android 11 e anteriores, ative também os serviços de localização
2. O joystick não responde
- Verifique o status da conexão Bluetooth no aplicativo
- Confirme que o callback onJoystickValue está registrado corretamente
- Verifique o Serial Monitor em busca de mensagens de conexão
3. O movimento parece lento
- Diminua o valor da sensibilidade para atualizações mais frequentes
- Garanta que bluetoothServer.loop() rode sem atrasos longos
4. Os valores saltam ou ficam inconsistentes
- Adicione um filtro de zona morta para movimentos pequenos
- Revise a configuração de sensibilidade
5. A conexão cai com frequência
- Reduza a distância até o Arduino
- Garanta uma alimentação USB estável
6. O upload falha ou a placa não é reconhecida
- Instale o pacote de placa Arduino Nano ESP32 mais recente pelo Board Manager
- Tente outro cabo ou outra porta USB
Ideias de Projetos
- Controlador de robô sem fio
- Suporte pan-tilt para câmera
- Controle de 2 eixos para braço robótico
- Controlador de posição para matriz de LEDs
- Controle de jogo para jogos com Arduino
Próximos Passos
Depois de concluir o exemplo do Bluetooth Joystick, explore:
- Bluetooth Slider — Controle de valores lineares
- Bluetooth Rotator — Controle angular
- Bluetooth Monitor — Retorno de status
- Multiple Bluetooth Apps — Combine o joystick com outros controles
