Web Rotator com Arduino Nano ESP32 e a Biblioteca DIYables ESP32 WebApps
Visão Geral
Este tutorial aborda a classe DIYablesWebRotatorPage da Biblioteca DIYables ESP32 WebApps. A página do navegador exibe um disco que pode ser arrastado e informa o ângulo atual ao Arduino Nano ESP32 por WebSocket. O disco funciona no modo contínuo (0–360°) ou no modo de faixa limitada. A configuração é definida no construtor e enviada automaticamente ao navegador na conexão.
Assista a este tutorial em vídeo passo a passo que mostra como usar um servo motor com o app Web Rotator:
O Que Este Tutorial Aborda
- Escolher entre os modos de rotação contínua e limitada
- Receber valores de ângulo em um callback do sketch
- Acionar um servo motor a partir do ângulo informado
- Fornecer o ângulo atual aos navegadores recém-conectados
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: For controlling multiple servo motors, use the PCA9685 16 Channel PWM Servo Driver Module to save MCU pins and simplify wiring.
Passos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente de desenvolvimento do Arduino Nano ESP32.
- Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa apropriada (por exemplo, Arduino Nano ESP32) e a porta COM.
- Vá até o ícone Libraries na barra à esquerda do Arduino IDE.
- Pesquise "DIYables ESP32 WebApps" e encontre a Biblioteca DIYables ESP32 WebApps da DIYables
- Clique no botão Install para instalar a biblioteca.
- Search for DIYables ESP32 WebApps created by DIYables and click the Install button.
1
void setup() {
- Você será solicitado a instalar algumas outras dependências da biblioteca
- Clique no botão Install All para instalar todas as dependências da biblioteca.
- No Arduino IDE, vá até o exemplo File Examples DIYables ESP32 WebApps WebRotator, ou copie o código acima e cole no editor do Arduino IDE
/*
* DIYables WebApp Library - Web Rotator Example
*
* This example demonstrates the Web Rotator application:
* - Interactive rotatable disc control
* - Two modes: Continuous rotation and Limited angle range
* - Real-time angle feedback with WebSocket communication
* - Touch and mouse support for desktop and mobile
*
* Features:
* - Configurable rotation modes (continuous or limited)
* - Beautiful conic gradient disc with visual indicator
* - Real-time angle display and feedback
* - WebSocket communication for live updates
* - Professional responsive UI design
*
* Hardware: ESP32 Boards
*
* Setup:
* 1. Update WiFi credentials below
* 2. Upload the sketch to your Arduino
* 3. Open Serial Monitor to see the IP address
* 4. Navigate to http://[esp32-ip]/web-rotator in your web browser
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances
ESP32ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
// Rotator configuration constants
const int ROTATOR_MODE = ROTATOR_MODE_CONTINUOUS; // Change to ROTATOR_MODE_LIMITED for limited rotation
const float MIN_ANGLE = 0.0; // Minimum angle for limited mode
const float MAX_ANGLE = 180.0; // Maximum angle for limited mode
// Create WebRotator page with configuration
//DIYablesWebRotatorPage webRotatorPage(ROTATOR_MODE_CONTINUOUS);
DIYablesWebRotatorPage webRotatorPage(ROTATOR_MODE_LIMITED, MIN_ANGLE, MAX_ANGLE);
// Variables for angle tracking
float currentAngle = 0.0;
void setup() {
Serial.begin(9600);
delay(1000);
// TODO: Initialize your hardware pins here
Serial.println("DIYables ESP32 WebApp - Web Rotator Example");
// Add pages to server
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webRotatorPage);
// Set 404 Not Found page (optional - for better user experience)
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Set callback functions for WebRotator
webRotatorPage.onRotatorAngleFromWeb(onRotatorAngleReceived);
// Start server
webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD);
if (ROTATOR_MODE == ROTATOR_MODE_LIMITED) {
Serial.println("\nRotator Mode: Limited");
Serial.print("Angle Range: ");
Serial.print(MIN_ANGLE);
Serial.print("° to ");
Serial.print(MAX_ANGLE);
Serial.println("°");
} else {
Serial.println("\nRotator Mode: Continuous Rotation");
}
Serial.println("\nTurn the disc in your web browser to control the rotator!");
}
void loop() {
// Handle web server and WebSocket connections
webAppsServer.loop();
// Simulate rotator movement or control actual hardware here
// For demonstration, we'll just echo back the received angle
delay(10);
}
/**
* Callback function called when angle is received from web interface
* This is where you would control your actual rotator hardware
*/
void onRotatorAngleReceived(float angle) {
currentAngle = angle;
Serial.print("Rotator angle received: ");
Serial.print(angle, 1);
Serial.println("°");
// TODO: Add your rotator control code here
// Examples:
// - Control servo motor: servo.write(map(angle, 0, 360, 0, 180));
// - Control stepper motor: stepper.moveTo(angle * stepsPerDegree);
// - Control DC motor with encoder feedback
// - Send commands to external rotator controller
// Note: No echo back to avoid interfering with smooth web interface rotation
}
/**
* Example function to change rotator mode at runtime
* Call this function to switch between continuous and limited modes
*/
void setRotatorMode(int mode, float minAng = 0, float maxAng = 360) {
webRotatorPage.setRotatorMode(mode, minAng, maxAng);
Serial.print("Rotator mode changed to: ");
if (mode == ROTATOR_MODE_LIMITED) {
Serial.print("Limited (");
Serial.print(minAng);
Serial.print("° to ");
Serial.print(maxAng);
Serial.println("°)");
} else {
Serial.println("Continuous");
}
}
/**
* Example function to send angle updates to web interface
* Call this function when your rotator position changes
*/
void sendAngleUpdate(float angle) {
currentAngle = angle;
webRotatorPage.sendToWebRotator(angle);
Serial.print("Angle update sent to web: ");
Serial.print(angle, 1);
Serial.println("°");
}
- Atualize as credenciais de WiFi no sketch:
const char WIFI_SSID[] = "YOUR_WIFI_NETWORK";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Clique no botão Upload no Arduino IDE para fazer o upload do código para o Arduino Nano ESP32
- Abra o Serial Monitor
- A saída do Serial Monitor deve ser parecida com esta:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
DIYables WebApp - Web Rotator Example
INFO: Added app /
INFO: Added app /web-rotator
DIYables WebApp Library
Platform: Arduino Nano ESP32
Network connected!
IP address: 192.168.0.2
HTTP server started on port 80
Configuring WebSocket server callbacks...
WebSocket server started on port 81
WebSocket URL: ws://192.168.0.2:81
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
Web Interface: http://192.168.0.2
WebSocket: ws://192.168.0.2:81
Available Applications:
Home Page: http://192.168.0.2/
Web Rotator: http://192.168.0.2/web-rotator
==========================================
- Se nada aparecer, pressione o botão de reset da placa.
- Digite o endereço IP exibido no Serial Monitor em um navegador na mesma rede.
- Exemplo: http://192.168.0.2

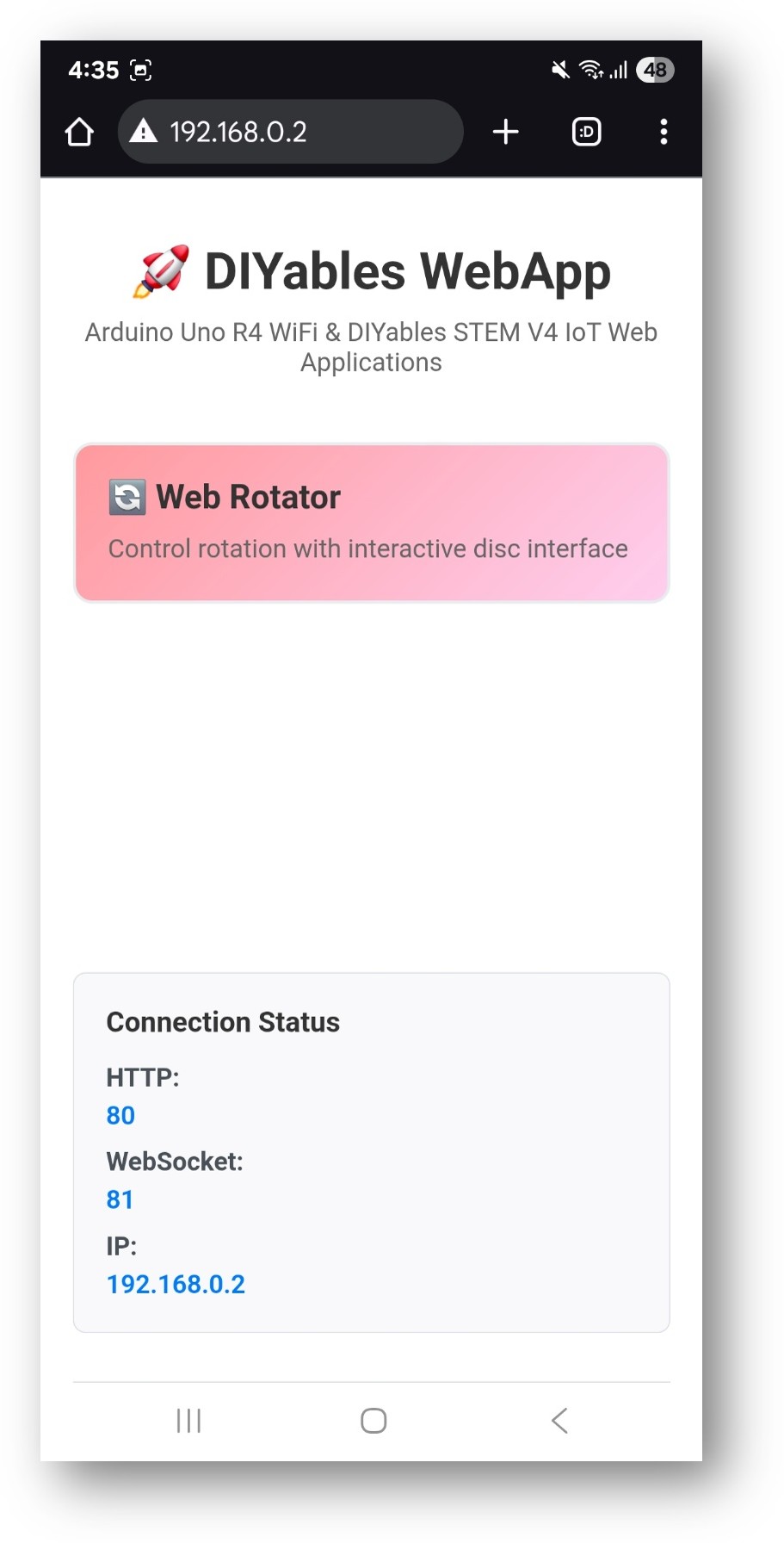

- A página inicial mostra um card para o aplicativo rotator:

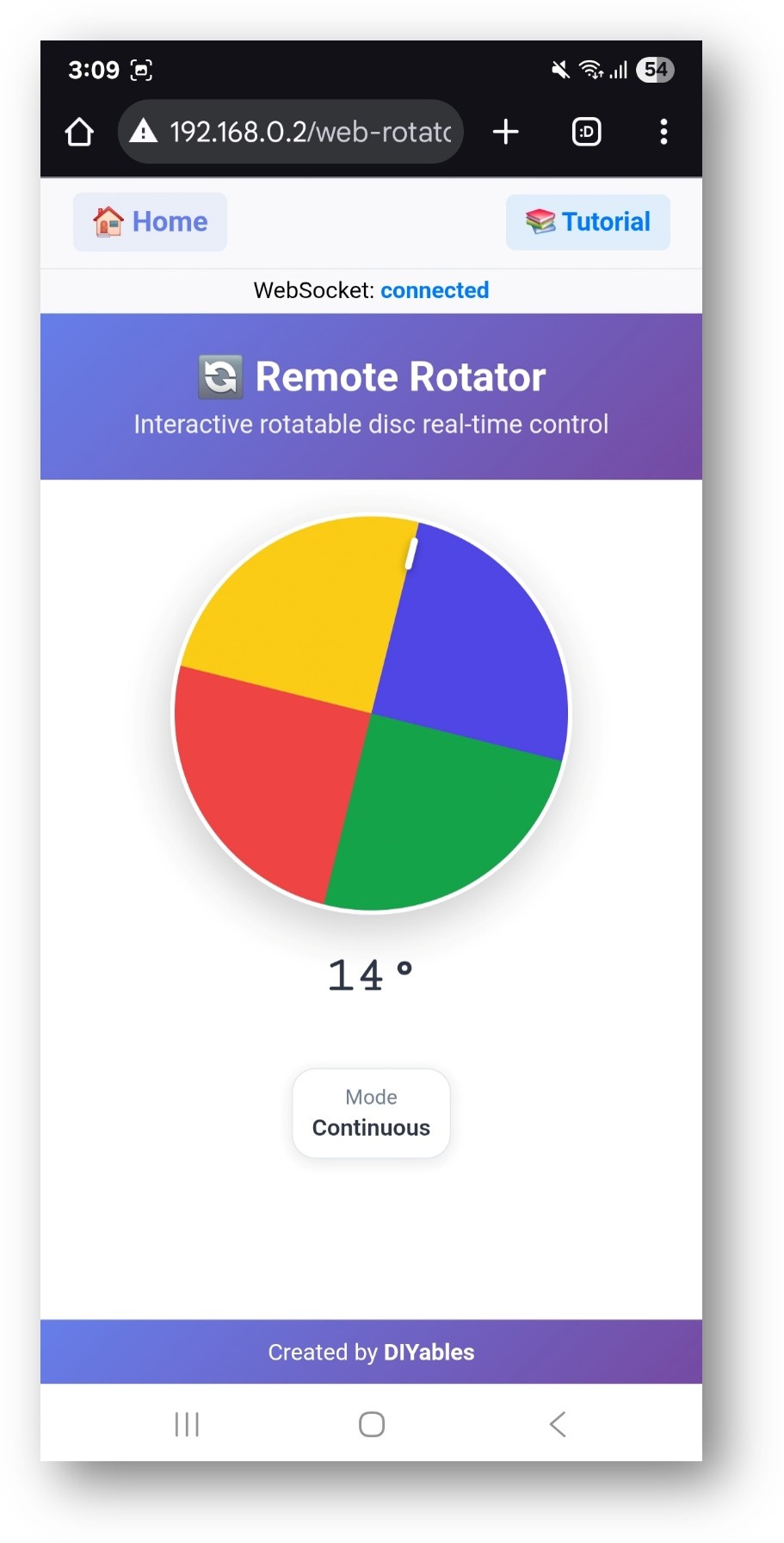

- Selecione o card Web Rotator para abrir a página de controle do disco:
- A página também pode ser acessada diretamente em http://192.168.0.2/web-rotator.
- Arraste o disco e observe o ângulo informado no Serial Monitor.
Modos de Rotação
Modo Contínuo (0–360° completos)
DIYablesWebRotatorPage webRotatorPage(ROTATOR_MODE_CONTINUOUS);
Modo de Faixa Limitada
// Allows rotation between 0 and 180 degrees
DIYablesWebRotatorPage webRotatorPage(ROTATOR_MODE_LIMITED, 0.0, 180.0);
Callbacks
Recebendo Atualizações de Ângulo
Chamado cada vez que o usuário gira o disco:
webRotatorPage.onRotatorValueFromWeb([](float angle) {
currentAngle = angle;
Serial.println("Angle: " + String(angle));
// Apply to servo or stepper here
});
Fornecendo o Ângulo ao Navegador
Chamado quando um navegador se conecta e solicita o ângulo atual:
webRotatorPage.onRotatorValueToWeb([]() {
webRotatorPage.sendToWebRotator(currentAngle);
});
Exemplo com Servo Motor
Mapeie o ângulo do navegador (0–180°) para um servo padrão:
#include <Servo.h>
Servo myServo;
void setup() {
myServo.attach(9);
// ... server and page setup ...
webRotatorPage.onRotatorValueFromWeb([](float angle) {
myServo.write((int)angle);
Serial.println("Servo angle: " + String((int)angle));
});
}
Solução de Problemas
O ângulo do disco não aciona o callback
- Confirme que onRotatorValueFromWeb está registrado antes de webAppsServer.begin()
- Verifique se o status do WebSocket no navegador mostra "connected"
O servo vai para a posição errada
- Verifique se a faixa de ângulo corresponde à faixa física do servo (normalmente 0–180°)
- Use o modo de faixa limitada quando a faixa mecânica for menor que 360°
Página inacessível
- Verifique o endereço IP exibido no Serial Monitor
- Verifique se a placa e o dispositivo com o navegador estão na mesma rede de 2.4 GHz
