Arduino Nano ESP32 - Sensor de Temperatura e Umidade

Este tutorial mostra como usar o Arduino Nano ESP32 para ler o valor de temperatura e umidade dos sensores DHT11 ou DHT22 e imprimi-lo no Serial Monitor.

Hardware Necessário

1	×	Arduino Nano ESP32
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	DHT11 Módulo Sensor de Temperatura e Umidade
1	×	(Alternativa) DHT11 Sensor
1	×	(Opcional) Temperature and Humidity Sensor DHT22
1	×	(Alternativa) DHT22 Sensor
1	×	10 kΩ Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano ESP32

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Sensor de Temperatura e Umidade DHT11 e DHT22

Em resumo, o sensor DHT22 é mais preciso e tem uma faixa maior, mas é mais caro que o DHT11. Vamos ver o que eles têm em comum e quais são as diferenças

O que eles têm em comum

A mesma pinagem
A mesma ligação ao Arduino Nano ESP32
Um código Arduino Nano ESP32 semelhante

As diferenças

A tabela abaixo mostra as diferenças detalhadas entre o DHT11 e o DHT22:

	DHT22	DHT11
O preço	baixo custo	custo ultrabaixo
A faixa de umidade	0% a 100%	20% a 80%
A precisão da umidade	± 2% a 5%	5%
A faixa de temperatura	-40°C a 80°C	0°C a 50°C
A precisão da temperatura	± 0.5°C	± 2°C
A taxa de leitura	0.5Hz (uma vez a cada 2 segundos)	1Hz (uma vez por segundo)
Dimensões	15.1mm x 25mm x 7.7mm	15.5mm x 12mm x 5.5mm
Tensão de operação	3 a 5V	3 a 5V

Pinagem do DHT11 e DHT22

Os sensores DHT11 e DHT22 têm 4 pinos:

Pino GND: conecte este pino ao GND (0V)
Pino VCC: conecte este pino ao VCC (3.3V ou 5V)
Pino DATA: o pino usado para a comunicação entre o sensor e o Arduino Nano ESP32
Pino NC: Não conectado

Pinagem do sensor de temperatura e umidade DHT11 e DHT22

Recomendamos fortemente o uso dos módulos sensores DHT11 e DHT22. Os módulos têm um resistor embutido e possuem apenas três pinos: VCC, GND e DATA (ou, alternativamente: +, - e OUT).

Pinagem do módulo de temperatura e umidade DHT11 e DHT22

image source: diyables.io

A ordem dos pinos no módulo pode ser diferente entre fabricantes. Verifique com atenção os rótulos dos pinos impressos no módulo.

Diagrama de Ligação entre o DHT11/DHT22 e o Arduino Nano ESP32

A ligação ao Arduino Nano ESP32 é a mesma para os dois sensores. Na forma original, um resistor de 5K a 10K Ohms é necessário para manter a linha de dados em nível alto e permitir a comunicação entre o sensor e o Arduino Nano ESP32

Arduino Nano ESP32 - Ligação do Sensor DHT11

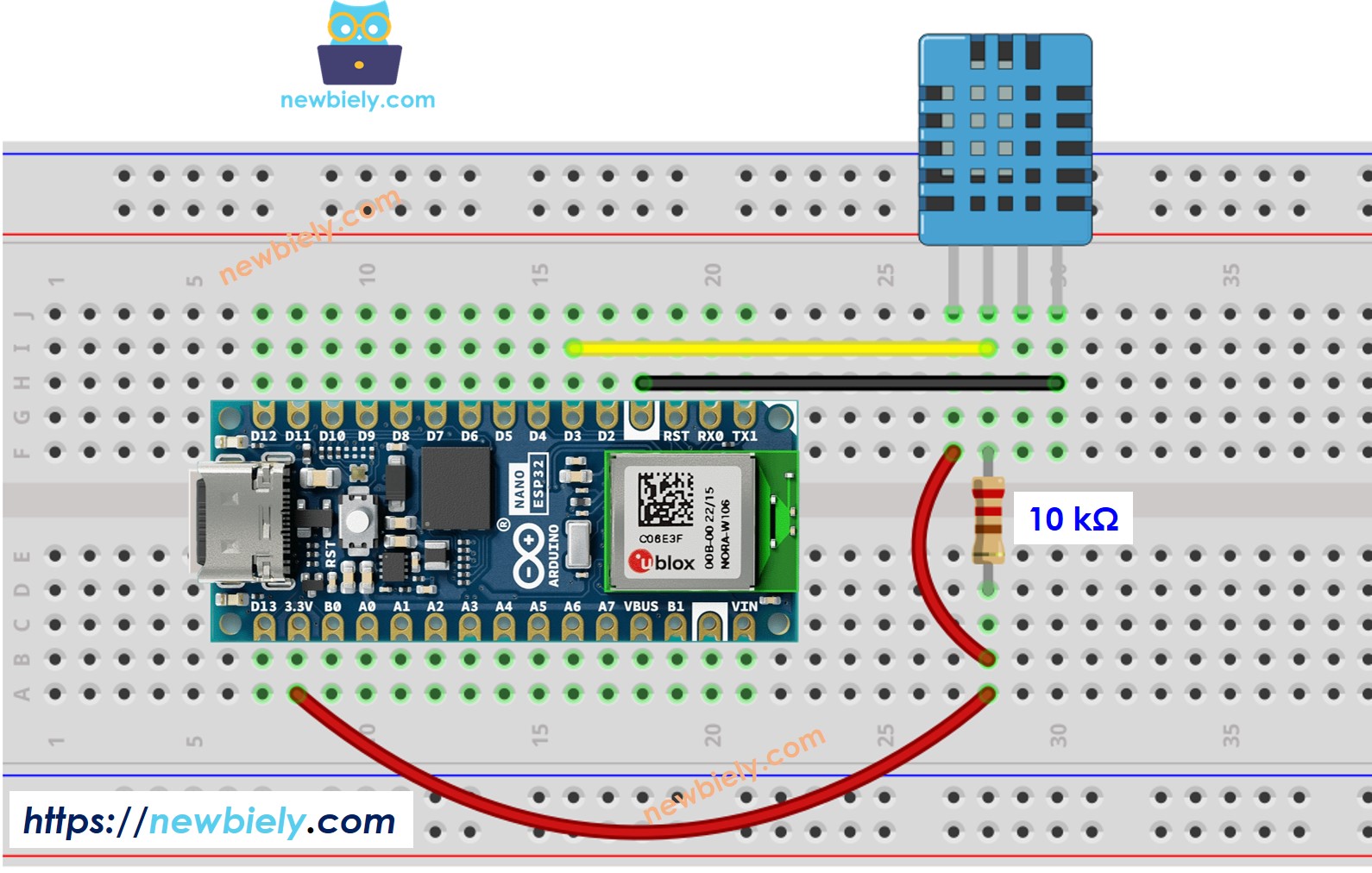

Diagrama de ligação do sensor de temperatura e umidade DHT11 com o Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 - Ligação do Sensor DHT22

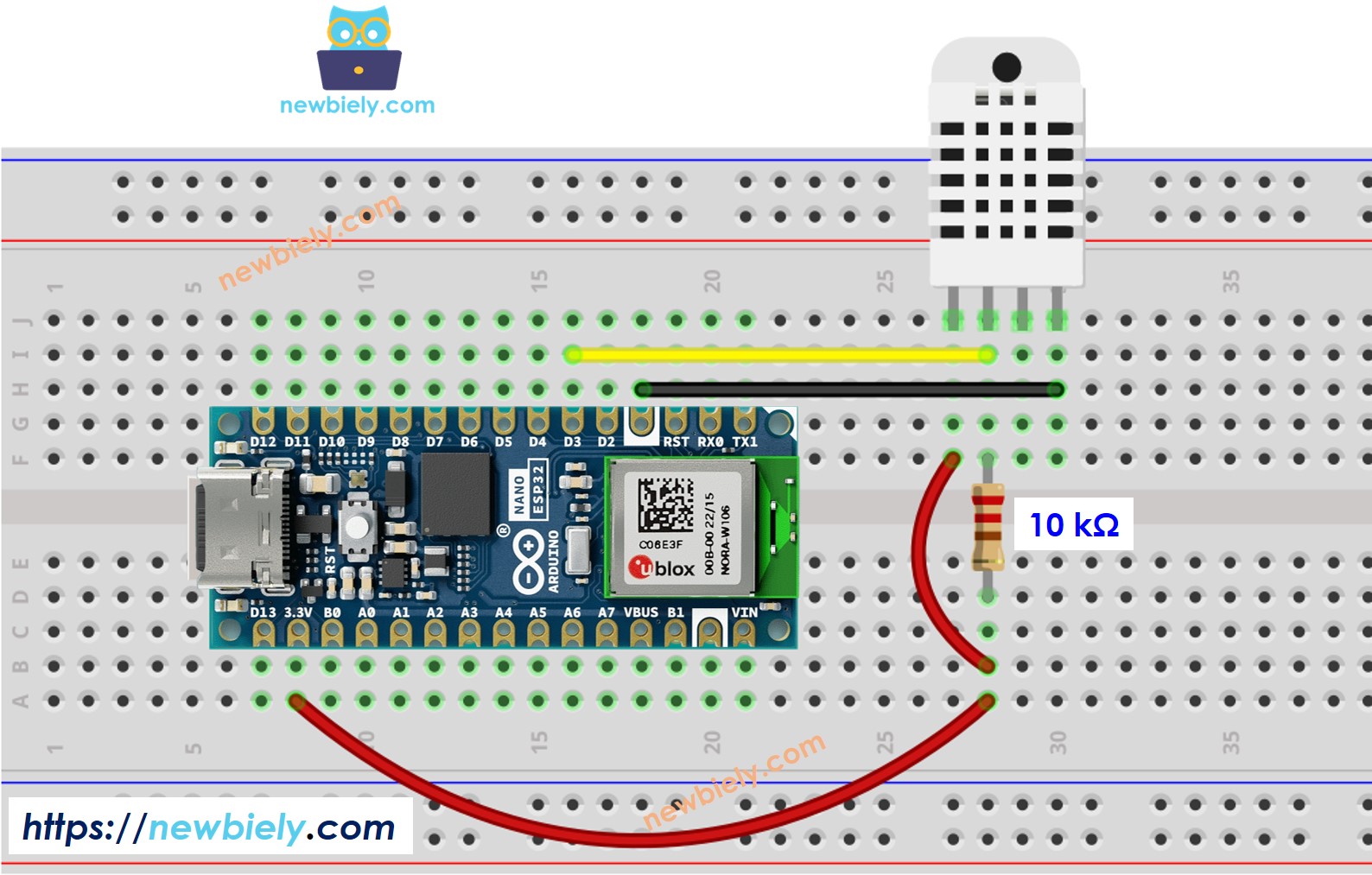

Diagrama de ligação do sensor de temperatura e umidade DHT22 com o Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 - Ligação do Módulo DHT11

A maioria dos módulos sensores DHT22 tem um resistor embutido, então você não precisa adicioná-lo. Isso nos poupa um pouco de trabalho de ligação ou soldagem.

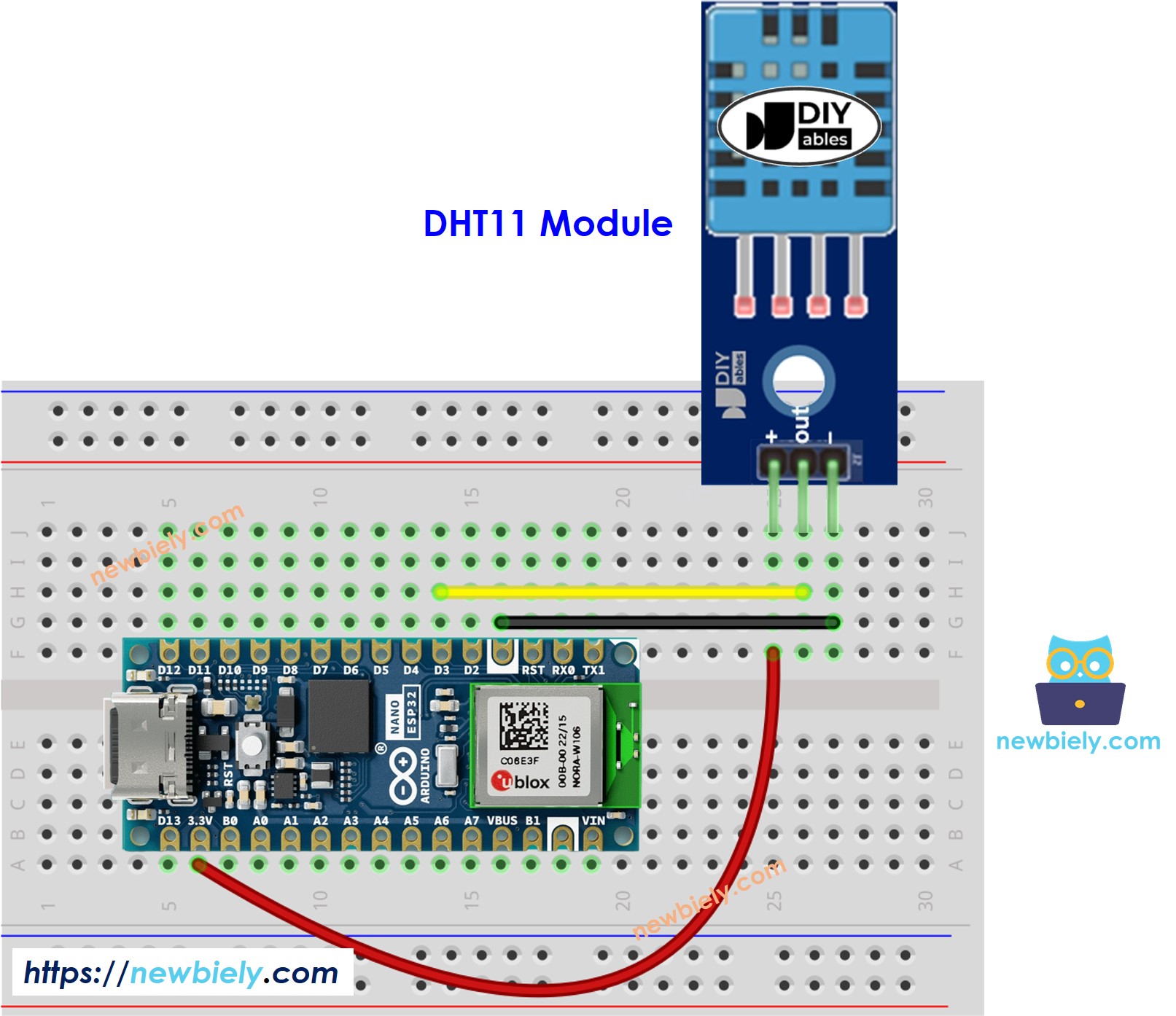

Diagrama de ligação do módulo de temperatura e umidade DHT11 com o Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 - Ligação do Módulo DHT22

A maioria dos módulos sensores DHT22 tem um resistor embutido, então você não precisa adicioná-lo. Isso nos poupa um pouco de trabalho de ligação ou soldagem.

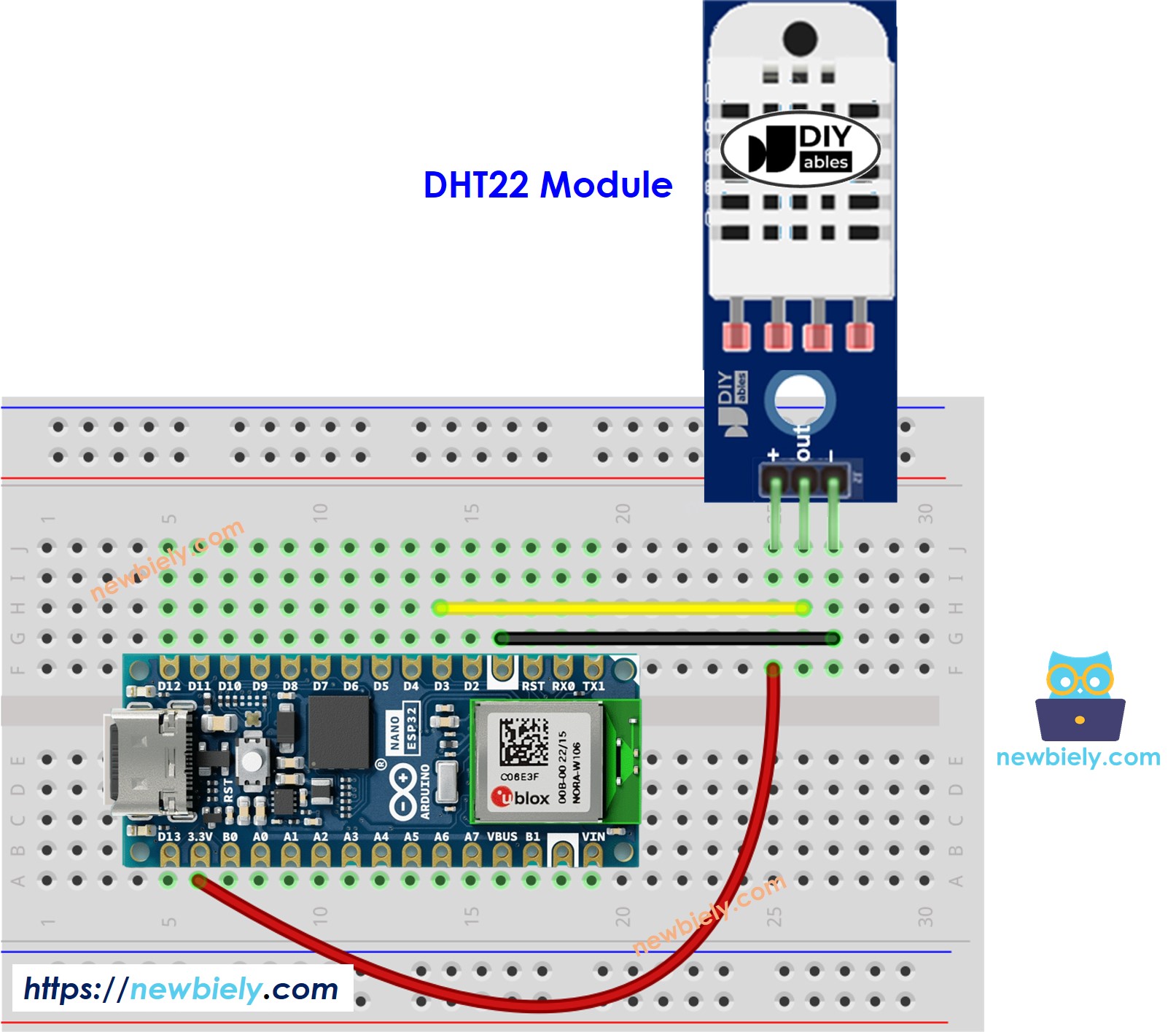

Diagrama de ligação do módulo de temperatura e umidade DHT22 com o Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Código Arduino Nano ESP32 - DHT11

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-humidity-sensor */ #include <DHT.h> #define DHT_SENSOR_PIN D3 // The Arduino Nano ESP32 pin D31 connected to DHT11 sensor #define DHT_SENSOR_TYPE DHT11 DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); dht_sensor.begin(); // initialize the DHT sensor } void loop() { // read humidity float humi = dht_sensor.readHumidity(); // read temperature in Celsius float temperature_C = dht_sensor.readTemperature(); // read temperature in Fahrenheit float temperature_F = dht_sensor.readTemperature(true); // check whether the reading is successful or not if ( isnan(temperature_C) || isnan(temperature_F) || isnan(humi)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Código Arduino Nano ESP32 - DHT22

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-humidity-sensor */ #include <DHT.h> #define DHT_SENSOR_PIN D3 // The Arduino Nano ESP32 pin D31 connected to DHT22 sensor #define DHT_SENSOR_TYPE DHT22 DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); dht_sensor.begin(); // initialize the DHT sensor } void loop() { // read humidity float humi = dht_sensor.readHumidity(); // read temperature in Celsius float temperature_C = dht_sensor.readTemperature(); // read temperature in Fahrenheit float temperature_F = dht_sensor.readTemperature(true); // check whether the reading is successful or not if ( isnan(temperature_C) || isnan(temperature_F) || isnan(humi)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Os dois códigos acima têm apenas uma linha diferente.

Passos Rápidos

Para começar com o Arduino Nano ESP32, siga estes passos:

Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente para o Arduino Nano ESP32 na Arduino IDE.
Faça a ligação dos componentes de acordo com o diagrama fornecido.
Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.
Abra o Library Manager clicando no ícone Library Manager na barra de navegação à esquerda da Arduino IDE
Digite “Adafruit DHT” na caixa de pesquisa e procure a biblioteca DHT sensor library da Adafruit
Instale a biblioteca clicando no botão Install.

Biblioteca DHT sensor library do Arduino Nano ESP32

Uma janela pode aparecer pedindo para você instalar as dependências da biblioteca
Instale todas as dependências da biblioteca clicando no botão Install All.

Biblioteca Adafruit Unified sensor do Arduino Nano ESP32

Copie um dos códigos acima e abra na Arduino IDE
Compile e faça o upload do código para a placa Arduino Nano ESP32 clicando no botão Upload na Arduino IDE
Deixe o sensor mais frio ou mais quente. Por exemplo, coloque o sensor perto de uma xícara de café quente
Veja o resultado no Serial Monitor. Ele se parece com o exemplo abaixo:.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')

New Line

9600 baud

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Ln 11, Col 1

Arduino Nano ESP32 on COM15
