Arduino Nano ESP32 - Controla Ventoinha
Este tutorial fornece instruções sobre como usar o Arduino Nano ESP32 para controlar uma ventoinha.
Há duas maneiras de acionar a ventoinha com o Nano ESP32: um relé ou um módulo MOSFET. Um relé é uma chave simples, então a ventoinha fica totalmente ligada ou totalmente desligada. Um módulo MOSFET também liga e desliga a ventoinha e, além disso, permite ajustar a velocidade da ventoinha com PWM, sem nenhum som de clique. Vamos ver as duas maneiras nesta página.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Sobre a Ventoinha DC
Pinagem
Uma ventoinha DC geralmente tem dois pinos:
- Pino negativo (-) (preto): precisa ser conectado ao fio negativo da fonte de alimentação DC
- Pino positivo (+) (vermelho): precisa ser conectado ao fio positivo da fonte de alimentação DC
A tensão da fonte de alimentação DC deve ser igual à tensão especificada pela ventoinha. Neste tutorial, vamos usar ventoinhas de 12VDC e 5VDC.
Como Controlar a Ventoinha
- Se a ventoinha DC for alimentada por uma fonte de 12V/5V, ela funciona em velocidade máxima.
- Se a ventoinha DC for alimentada por um sinal PWM de 12V/5V, a velocidade da ventoinha pode ser controlada.
Este tutorial fornece instruções sobre como usar o Arduino Nano ESP32 para ligar/desligar uma ventoinha. O controle da velocidade de uma ventoinha será apresentado em outro tutorial.
Como a ventoinha usa uma tensão alta, não podemos conectá-la diretamente ao ESP32; precisamos conectar a ventoinha ao Arduino Nano ESP32 de forma indireta, por meio de um relé. Temos tutoriais específicos sobre relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial Arduino Nano ESP32 - Relé
A outra maneira é um módulo MOSFET. Sua pinagem, como ele funciona e seu código básico estão no tutorial Arduino Nano ESP32 - Módulo MOSFET.
Relé ou Módulo MOSFET para uma Ventoinha?
| Relé | Módulo MOSFET | |
|---|---|---|
| O que você pode fazer com a ventoinha | ligá-la ou desligá-la | ligá-la ou desligá-la, e mudar sua velocidade (PWM) |
| Ruído | um clique cada vez que chaveia | sem ruído |
| Quão rápido ele chaveia | lento, alguns milissegundos | muito rápido |
| Quanto tempo dura | os contatos de metal se desgastam | nada se move por dentro, então dura muito |
| Tipo de ventoinha | ventoinha AC ou DC | somente ventoinha DC |
| Fonte de alimentação da ventoinha | qualquer tensão dentro da especificação do relé | cerca de 6V ou mais |
| Proteção da placa | a bobina é separada dos contatos | optoacoplador PC817 |
| Boa escolha quando | a ventoinha funciona em AC, ou ON/OFF é suficiente | uma ventoinha DC precisa de controle de velocidade ou chaveia com frequência |
Para uma ventoinha de refrigeração DC de 12V, o módulo MOSFET é a melhor escolha, pois um sistema de refrigeração pode manter a ventoinha lenta quando está um pouco quente e rápida quando está muito quente. Guarde o relé para ventoinhas AC e para ventoinhas de 5V, pois o módulo MOSFET precisa de uma alimentação de cerca de 6V ou mais.

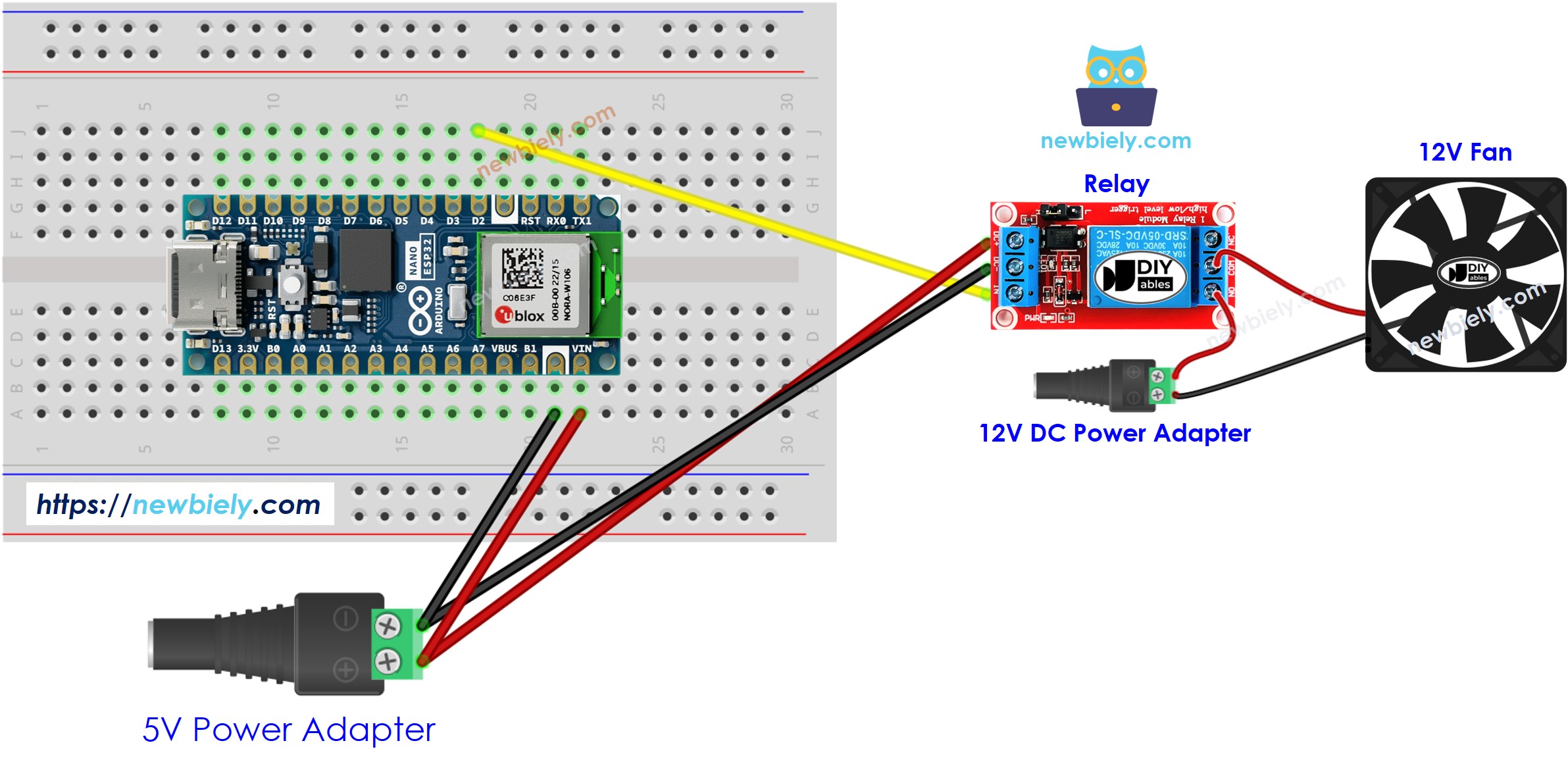

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Observe que, se você usar uma ventoinha de 5V, precisa usar um adaptador de 5V.
Código do Arduino Nano ESP32
O código abaixo liga/desliga a ventoinha periodicamente a cada 10 segundos.
Passos Rápidos
Para começar com o Arduino Nano ESP32, siga estes passos:
- Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente para o Arduino Nano ESP32 no Arduino IDE.
- Faça a ligação dos componentes de acordo com o diagrama fornecido.
- Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.* Copie o código acima e cole no Arduino IDE.
- Compile e faça o upload do código para a placa Arduino Nano ESP32 clicando no botão Upload do Arduino IDE
- Veja o estado da ventoinha
Explicação do Código Linha por Linha
O código acima do Arduino Nano ESP32 contém uma explicação linha por linha. Por favor, leia os comentários no código!
Como Controlar a Velocidade da Ventoinha com o Módulo MOSFET
Nesta parte, trocamos o relé por um módulo MOSFET. Assim, o Nano ESP32 muda a velocidade da ventoinha, e não apenas ON e OFF.
Diagrama de Ligação com o Módulo MOSFET
This image is created using Fritzing. Click to enlarge image
- Pino D9 do Arduino Nano ESP32 → pino PWM do módulo MOSFET
- GND do Arduino Nano ESP32 → pino GND do módulo MOSFET
- + do adaptador de 12V → terminal +
- Fio vermelho (+) da ventoinha → o mesmo terminal +
- Fio preto (−) da ventoinha → terminal LOAD
- − do adaptador de 12V → terminal −
- Diodo de roda livre (flyback) (1N4007 ou 1N5819) entre os dois fios da ventoinha: o lado da faixa (cátodo) no + da ventoinha, o outro lado no − da ventoinha. A ventoinha tem uma bobina de motor por dentro, então o diodo protege o módulo.
Código do Arduino Nano ESP32 - Controle de Velocidade da Ventoinha
Este é o mesmo código do tutorial do módulo MOSFET. A ventoinha funciona em velocidade máxima por 2 segundos, para por 2 segundos, depois acelera de 10% a 100% e desacelera de novo. Uma ventoinha pode não partir com uma potência muito baixa, então ela pode ficar parada nos primeiros passos.
Passos Rápidos
- Configure o Arduino IDE como nos Passos Rápidos do relé acima.
- Faça a ligação da ventoinha e do módulo MOSFET como no diagrama. Mantenha o adaptador de 12V desconectado.
- Copie o código acima, cole no Arduino IDE e faça o upload para o Arduino Nano ESP32.
- Conecte o adaptador de 12V.
- Abra o Serial Monitor a 9600 baud.
- Ouça a ventoinha: ela acelera e desacelera de novo e de novo.
Dica: o módulo MOSFET funciona somente com DC, e a alimentação da ventoinha deve ser de cerca de 6V ou mais. Para uma ventoinha AC, use o relé.
