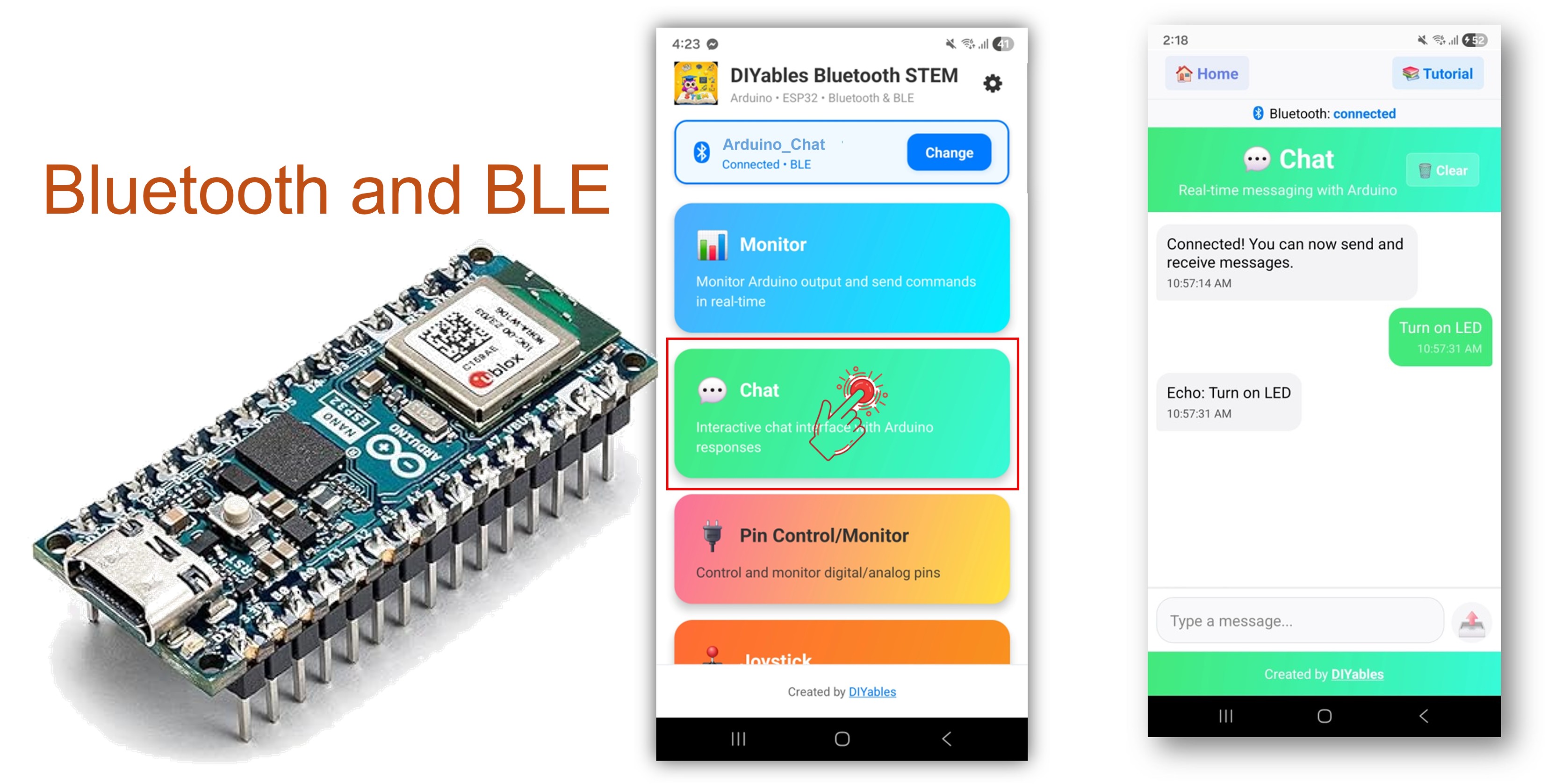

Exemplo de Chat Bluetooth para Arduino Nano ESP32 - Tutorial de Mensagens Bidirecionais via BLE
Visão Geral
Este exemplo implementa uma interface de mensagens de texto bidirecional no Arduino Nano ESP32 usando BLE (Bluetooth Low Energy) por meio do aplicativo DIYables Bluetooth STEM. Envie e receba mensagens de texto entre o Arduino e um smartphone em tempo real. Adequado para interfaces de linha de comando, controle remoto por texto, pontes seriais e depuração interativa.
Observação: O Arduino Nano ESP32 suporta apenas BLE — o Bluetooth Clássico não é suportado. O DIYables Bluetooth App funciona em Android e iOS com BLE.
Recursos
- Mensagens Bidirecionais: Envie e receba mensagens de texto em tempo real
- Tratamento de Comandos: Processe comandos de texto recebidos do aplicativo
- Ponte Serial: Encaminhe mensagens entre o Serial Monitor e o Bluetooth
- Respostas Personalizadas: Responda automaticamente com ecos ou dados processados
- Suporte a Android e iOS: O BLE é compatível com as duas plataformas
- Sem Necessidade de Pareamento: O BLE conecta sem pareamento manual
- Baixo Consumo: O BLE consome menos energia que o Bluetooth Clássico
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Código Arduino Nano ESP32
Passos Rápidos
- Novo no Arduino Nano ESP32? Comece pelo guia de primeiros passos do Arduino Nano ESP32.
- Conecte o Arduino Nano ESP32 ao seu computador via USB.
- Abra a Arduino IDE.
- Selecione a placa Arduino Nano ESP32 e a porta COM correta.
- Clique no ícone Libraries na barra lateral esquerda.
- Pesquise por "DIYables Bluetooth" e selecione a biblioteca DIYables Bluetooth da DIYables.
- Clique em Install.
- Quando for solicitado a instalar as dependências, clique em Install All.
Código BLE
- Na Arduino IDE, abra File Examples DIYables Bluetooth ArduinoBLE_Chat, ou cole o código no editor.
/*
* DIYables Bluetooth Library - ESP32 BLE Chat Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Chat feature:
* - Two-way text messaging via Bluetooth
* - Receive messages from mobile app
* - Send messages to mobile app
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothChat.h>
#include <platforms/DIYables_Esp32BLE.h>
// BLE Configuration
const char* DEVICE_NAME = "ESP32BLE_Chat";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_Esp32BLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Chat app instance
DIYables_BluetoothChat bluetoothChat;
// Variables for periodic messages
unsigned long lastMessageTime = 0;
const unsigned long MESSAGE_INTERVAL = 10000; // Send message every 10 seconds
int messageCount = 0;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 BLE Chat Example");
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add chat app to server
bluetoothServer.addApp(&bluetoothChat);
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
bluetoothChat.send("Hello! ESP32 BLE is ready to chat.");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
messageCount = 0;
});
// Set up callback for received chat messages
bluetoothChat.onChatMessage([](const String& message) {
Serial.print("Received: ");
Serial.println(message);
// Echo the message back
String response = "Echo: ";
response += message;
bluetoothChat.send(response);
// Custom command handling
if (message.equalsIgnoreCase("ping")) {
bluetoothChat.send("pong!");
} else if (message.equalsIgnoreCase("status")) {
bluetoothChat.send("ESP32 BLE is running normally");
} else if (message.equalsIgnoreCase("time")) {
String timeMsg = "Uptime: ";
timeMsg += String(millis() / 1000);
timeMsg += " seconds";
bluetoothChat.send(timeMsg);
} else if (message.equalsIgnoreCase("heap")) {
String heapMsg = "Free heap: ";
heapMsg += String(ESP.getFreeHeap());
heapMsg += " bytes";
bluetoothChat.send(heapMsg);
}
});
Serial.println("Waiting for Bluetooth connection...");
Serial.println("Type 'ping', 'status', 'time', or 'heap' in the app to test commands");
}
void loop() {
bluetoothServer.loop();
if (bluetooth.isConnected() && millis() - lastMessageTime >= MESSAGE_INTERVAL) {
lastMessageTime = millis();
messageCount++;
String statusMsg = "Status update #";
statusMsg += String(messageCount);
statusMsg += " - All systems operational";
bluetoothChat.send(statusMsg);
Serial.print("Sent: ");
Serial.println(statusMsg);
}
if (Serial.available()) {
String serialMsg = Serial.readStringUntil('\n');
serialMsg.trim();
if (serialMsg.length() > 0 && bluetooth.isConnected()) {
bluetoothChat.send(serialMsg);
Serial.print("Sent from Serial: ");
Serial.println(serialMsg);
}
}
delay(10);
}
- Clique em Upload para gravar o sketch na placa.
- Abra o Serial Monitor.
- A saída do Serial Monitor deve ficar assim:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - Chat Example
Waiting for Bluetooth connection...
Aplicativo Móvel
Observação: O DIYables Bluetooth App funciona em Android e iOS com BLE. Não é necessário fazer pareamento manual.
- Abra o DIYables Bluetooth App.
- Na primeira abertura, conceda as seguintes permissões:
- Dispositivos Próximos (Android 12+) / Bluetooth (iOS) — necessário para procurar e conectar a dispositivos Bluetooth
- Localização (somente Android 11 e anteriores) — exigida pelas versões mais antigas do Android para procurar dispositivos BLE
- Verifique se o Bluetooth está ativado no seu dispositivo.
- Toque em Connect na tela inicial. O aplicativo vai procurar dispositivos BLE.
- Toque em "Arduino_Chat" nos resultados da busca.

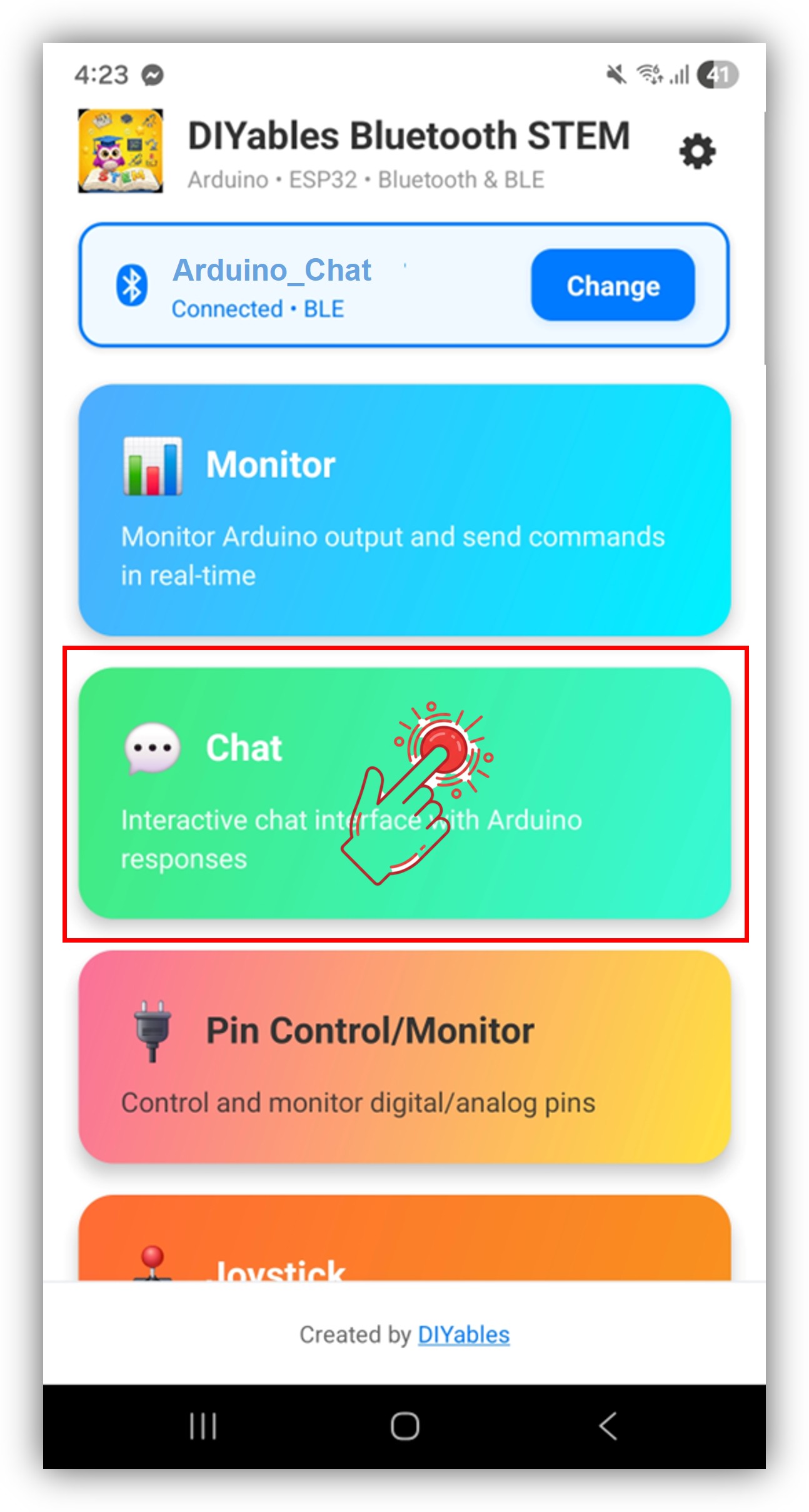

- Depois de conectar, volte à tela inicial e abra o aplicativo Chat.
Toque no ícone de configurações na tela inicial para mostrar ou ocultar aplicativos. Veja o Manual do Usuário do DIYables Bluetooth App para mais detalhes.
- Digite uma mensagem no campo de entrada do chat e toque em enviar.
Agora volte ao Serial Monitor na Arduino IDE. Você verá:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Bluetooth connected!
Received: Hello
- O Arduino devolve a mensagem como eco, e a resposta aparece no chat do aplicativo.
Personalização Criativa - Adapte o Código ao Seu Projeto
Tratar Mensagens do Chat
Use o callback onChatMessage() para receber e processar mensagens do aplicativo. Defina palavras de comando personalizadas conforme necessário — o Arduino responde de acordo:
bluetoothChat.onChatMessage([](const String& message) {
Serial.print("Received: ");
Serial.println(message);
// Echo the message back
String response = "Echo: ";
response += message;
bluetoothChat.send(response);
// Handle custom commands
if (message.equalsIgnoreCase("ping")) {
bluetoothChat.send("pong!");
} else if (message.equalsIgnoreCase("status")) {
bluetoothChat.send("Arduino is running normally");
} else if (message.equalsIgnoreCase("time")) {
String timeMsg = "Uptime: " + String(millis() / 1000) + " seconds";
bluetoothChat.send(timeMsg);
} else {
bluetoothChat.send("Unknown command: " + message);
}
});
Adicione blocos else if extras para cada comando. Por exemplo, use LED_ON / LED_OFF para controlar um pino ou READ para disparar a leitura de um sensor.
Enviar Mensagens do Arduino
// Send a text message to the app
bluetoothChat.send("Hello from Arduino!");
// Send sensor reading
float temp = readTemperature();
bluetoothChat.send("Temperature: " + String(temp, 1) + " °C");
Ponte Serial para Bluetooth
Encaminhe mensagens entre o Serial Monitor e o Bluetooth:
// In loop():
if (Serial.available()) {
String serialMsg = Serial.readStringUntil('\n');
serialMsg.trim();
if (serialMsg.length() > 0 && bluetooth.isConnected()) {
bluetoothChat.send(serialMsg);
Serial.print("Sent from Serial: ");
Serial.println(serialMsg);
}
}
Tratar Eventos de Conexão
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
bluetoothChat.send("Hello! Arduino is ready to chat.");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
Como Usar o Chat
Interface do Aplicativo
O aplicativo Chat do DIYables Bluetooth App oferece:
- Lista de Mensagens: Exibe as mensagens enviadas e recebidas com horário
- Entrada de Texto: Digite mensagens para enviar ao Arduino
- Botão Enviar: Toque para transmitir a mensagem
Fluxo de Comunicação
- Digite uma mensagem no aplicativo ? o Arduino a recebe pelo callback onChatMessage()
- O Arduino processa a mensagem e, opcionalmente, envia uma resposta com bluetoothChat.send()
- A resposta aparece na janela de chat do aplicativo
Exemplos de Programação
Tratador de Comandos com Controle de Relé
const int RELAY_PIN = 7;
bluetoothChat.onChatMessage([](const String& message) {
String cmd = message;
cmd.toUpperCase();
if (cmd == "ON") {
digitalWrite(RELAY_PIN, HIGH);
bluetoothChat.send("Relay turned ON");
} else if (cmd == "OFF") {
digitalWrite(RELAY_PIN, LOW);
bluetoothChat.send("Relay turned OFF");
} else if (cmd == "STATUS") {
int state = digitalRead(RELAY_PIN);
bluetoothChat.send("Relay is " + String(state ? "ON" : "OFF"));
} else {
bluetoothChat.send("Commands: ON, OFF, STATUS");
}
});
Sistema de Consulta de Sensores
bluetoothChat.onChatMessage([](const String& message) {
String cmd = message;
cmd.toUpperCase();
if (cmd == "TEMP") {
float temp = readTemperature();
bluetoothChat.send("Temperature: " + String(temp, 1) + " °C");
} else if (cmd == "LIGHT") {
int light = analogRead(A0);
int percent = map(light, 0, 1023, 0, 100);
bluetoothChat.send("Light level: " + String(percent) + "%");
} else if (cmd == "ALL") {
bluetoothChat.send("=== Sensor Report ===");
bluetoothChat.send("Temp: " + String(readTemperature(), 1) + " °C");
bluetoothChat.send("Light: " + String(map(analogRead(A0), 0, 1023, 0, 100)) + "%");
bluetoothChat.send("Uptime: " + String(millis() / 1000) + "s");
} else {
bluetoothChat.send("Commands: TEMP, LIGHT, ALL");
}
});
Atualizações Periódicas de Status
unsigned long lastMessageTime = 0;
const unsigned long MESSAGE_INTERVAL = 10000; // Every 10 seconds
int messageCount = 0;
void loop() {
bluetoothServer.loop();
if (bluetooth.isConnected() && millis() - lastMessageTime >= MESSAGE_INTERVAL) {
lastMessageTime = millis();
messageCount++;
String statusMsg = "Status #" + String(messageCount) + " - All systems OK";
bluetoothChat.send(statusMsg);
}
delay(10);
}
Técnicas Avançadas de Programação
Análise de Comandos com Várias Palavras
bluetoothChat.onChatMessage([](const String& message) {
// Parse "SET PIN 13 HIGH" style commands
if (message.startsWith("SET PIN ")) {
String rest = message.substring(8);
int spaceIdx = rest.indexOf(' ');
if (spaceIdx > 0) {
int pin = rest.substring(0, spaceIdx).toInt();
String state = rest.substring(spaceIdx + 1);
state.toUpperCase();
pinMode(pin, OUTPUT);
if (state == "HIGH") {
digitalWrite(pin, HIGH);
bluetoothChat.send("Pin " + String(pin) + " set HIGH");
} else if (state == "LOW") {
digitalWrite(pin, LOW);
bluetoothChat.send("Pin " + String(pin) + " set LOW");
}
}
}
});
Registro de Chat com Horários
bluetoothChat.onChatMessage([](const String& message) {
unsigned long seconds = millis() / 1000;
String timestamp = "[" + String(seconds / 3600) + ":" +
String((seconds % 3600) / 60) + ":" +
String(seconds % 60) + "] ";
Serial.println(timestamp + "RX: " + message);
// Log and acknowledge
bluetoothChat.send(timestamp + "Received: " + message);
});
Solução de Problemas
Problemas Comuns
1. Dispositivo não aparece no aplicativo
- Confirme que a placa está ligada e que o sketch foi carregado
- Verifique se o Bluetooth está ativado no seu celular
- No Android 11 e anteriores, ative também os serviços de localização
- Tente reiniciar o Bluetooth no seu celular
2. Mensagens não são recebidas pelo Arduino
- Verifique o status da conexão Bluetooth no aplicativo
- Confirme que o callback onChatMessage está registrado corretamente
- Verifique o Serial Monitor em busca de mensagens de erro
3. As respostas do Arduino não aparecem no aplicativo
- Verifique se bluetoothChat.send() está sendo chamado
- Confirme que bluetoothServer.loop() aparece no loop principal
- Verifique o estado da conexão com bluetooth.isConnected()
4. O Serial Monitor mostra texto ilegível
- Confirme que a taxa de baud no Serial Monitor corresponde a Serial.begin(9600)
- Verifique se a placa correta está selecionada na Arduino IDE
5. A conexão cai com frequência
- Reduza a distância até o Arduino
- Verifique se há interferência de outros dispositivos BLE
- Garanta uma alimentação USB estável
6. O upload falha ou a placa não é reconhecida
- Instale o pacote de placa Arduino Nano ESP32 mais recente pelo Board Manager
- Tente outro cabo ou outra porta USB
- Pressione o botão de reset antes de fazer o upload
Ideias de Projetos
Comunicação
- Interface de comandos de texto para automação residencial
- Ponte serial para Bluetooth para depuração sem fio
- Sistema remoto de consulta de sensores
- Quiz interativo ou jogo de perguntas e respostas
Sistemas de Controle
- Controle de relé por voz convertida em texto
- Roteador de comandos para vários dispositivos
- Gerenciador de configuração por comandos de chat
- Relator da versão do firmware
Registro e Monitoramento
- Registro de eventos com horários
- Sistema de notificação de alarmes
- Gerador de relatórios de status
- Chatbot de diagnóstico
Integração com Outros Aplicativos Bluetooth
Combine com o Bluetooth Monitor
Use o chat para comandos e o monitor para saída contínua:
bluetoothChat.onChatMessage([](const String& message) {
if (message == "START") {
monitoring = true;
bluetoothChat.send("Monitoring started");
} else if (message == "STOP") {
monitoring = false;
bluetoothChat.send("Monitoring stopped");
}
});
// In loop:
if (monitoring) {
bluetoothMonitor.send("Sensor: " + String(analogRead(A0)));
}
Combine com o Bluetooth Table
Comandos de chat para controlar quais dados são exibidos na tabela:
bluetoothChat.onChatMessage([](const String& message) {
if (message == "REFRESH") {
updateTableValues();
bluetoothChat.send("Table refreshed");
}
});
Próximos Passos
Depois de concluir o exemplo do Bluetooth Chat, explore:
- Bluetooth Monitor — Transmissão unidirecional de mensagens de status
- Bluetooth Slider — Controle de valores analógicos
- Bluetooth Table — Exibição de dados estruturados
- Multiple Bluetooth Apps — Combine o chat com outros widgets do aplicativo
Suporte
Para obter mais ajuda:
- Consulte a documentação de referência da API
- Visite os tutoriais da DIYables
- Fóruns da comunidade Arduino
