Arduino Nano ESP32 - DHT11 - Relé

Neste tutorial, vamos aprender como usar o Arduino Nano ESP32 para controlar o relé com base na temperatura lida do sensor DHT11.

Hardware Necessário

1	×	Arduino Nano ESP32
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Temperatura e Umidade DHT11
1	×	(Alternativa) DHT11 Sensor
1	×	Relé
1	×	Fonte de Alimentação 12V
1	×	(Opcional) Conector de Alimentação DC
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) 12V Fan
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano ESP32

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Relé e o Sensor DHT11

Se você não conhece o sensor de temperatura DHT11 e o relé (pinagem, como funcionam, como programar ...), aprenda sobre eles nos tutoriais a seguir:

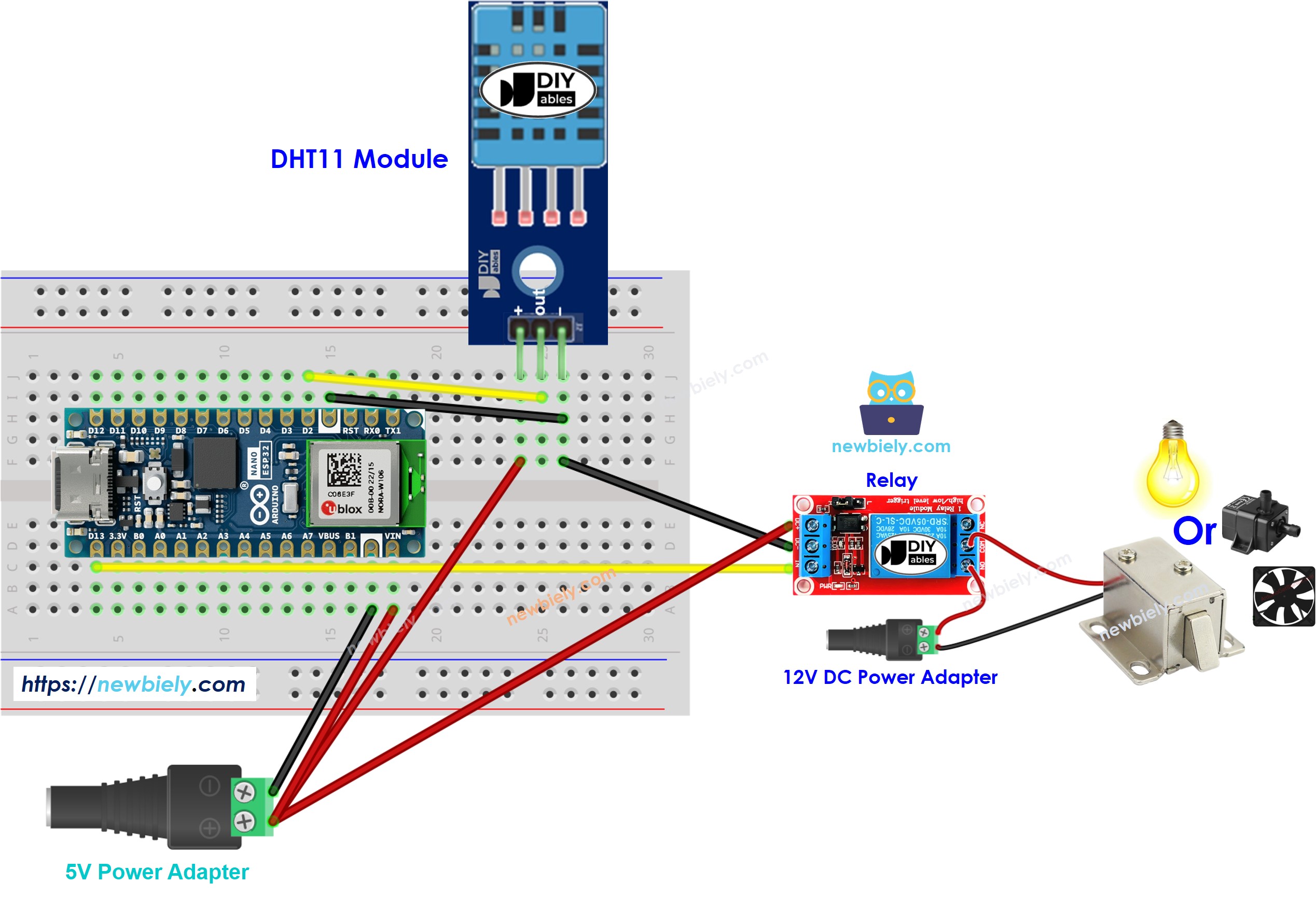

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Como o Sistema Funciona

O Arduino Nano ESP32 lê a temperatura do sensor DHT11
Se a temperatura ultrapassar um limite superior, o Arduino Nano ESP32 liga o relé
Se a temperatura cair abaixo de um limite inferior, o Arduino Nano ESP32 desliga o relé

O processo acima é repetido infinitamente no loop.

Se você quiser ligar e desligar o relé quando a temperatura estiver acima e abaixo de um valor específico, respectivamente, basta definir o limite superior e o limite inferior com o mesmo valor.

Código Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-dht11-relay */ #include <DHT.h> #define DHT11_PIN D2 // The Arduino Nano ESP32 pin connected to DHT11 #define RELAY_PIN D13 // The Arduino Nano ESP32 pin connected to relay #define TEMP_UPPER_THRESHOLD 30 // upper temperature threshold #define TEMP_LOWER_THRESHOLD 15 // lower temperature threshold DHT dht11(DHT11_PIN, DHT1); void setup() { Serial.begin(9600); // initialize serial dht11.begin(); // initialize the DHT sensor } void loop() { float temperature = dht11.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT11 sensor!"); } else { if (temperature > TEMP_UPPER_THRESHOLD) { Serial.println("Turn the relay on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (temperature < TEMP_LOWER_THRESHOLD) { Serial.println("Turn the relay off"); digitalWrite(RELAY_PIN, LOW); // turn off } } // wait a 1 seconds between readings delay(1000); }

No código acima, o Arduino Nano ESP32 liga o relé quando a temperatura ultrapassa 25°C e mantém o relé ligado até que a temperatura fique abaixo de 20°C

Passos Rápidos

Para começar com o Arduino Nano ESP32, siga estes passos:

Se você é novo no Arduino Nano ESP32, consulte o tutorial sobre como configurar o ambiente para o Arduino Nano ESP32 na Arduino IDE.
Faça a ligação dos componentes de acordo com o diagrama fornecido.
Conecte a placa Arduino Nano ESP32 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Nano ESP32 e a porta COM correspondente.
Clique no ícone Libraries na barra à esquerda da Arduino IDE.
Pesquise por “DHT” e encontre a biblioteca DHT sensor library da Adafruit
Clique no botão Install para instalar a biblioteca.

Biblioteca DHT sensor library do Arduino Nano ESP32

Será pedido que você instale algumas outras dependências de biblioteca
Clique no botão Install All para instalar todas as dependências de biblioteca.

Biblioteca Adafruit Unified sensor do Arduino Nano ESP32

Copie o código acima correspondente ao sensor que você tem e abra na Arduino IDE
Clique no botão Upload na Arduino IDE para fazer o upload do código para o ESP32
Deixe o ambiente ao redor do sensor mais quente ou mais frio
Veja o estado do relé
